34
35

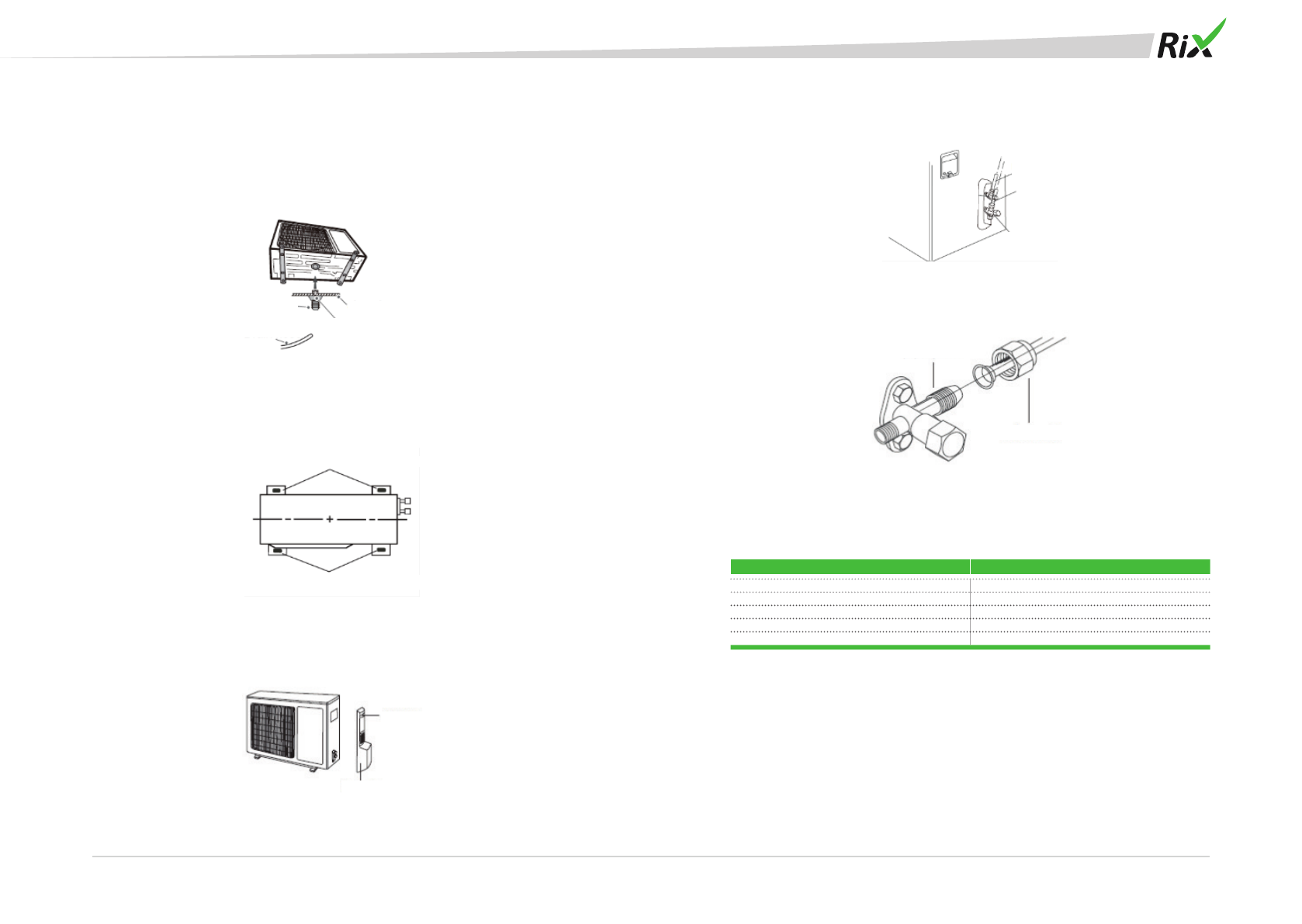

ШАГ 2. УС ТАНОВИТЕ ДРЕНАЖНУЮ ТРУБУ (ТОЛЬКО ДЛЯ УС ТРОЙС ТВ С ФУНКЦИЕЙ
ОХ ЛАЖ ДЕНИЯ И ОБОГРЕВА)
1.
Вставьте внешнюю дренажную трубу в отверстие на шасси как указано на
рисунке ниже
2.
Соедините сливной шланг со сливным отверстием.
ШАГ 3. ЗАКРЕПЛЕНИЕ ВНЕШНЕГО БЛОКА.
1.
Установите внешний блок на опору.
2.
Закрепите внешний блок путем соединения подошвенных шлицов с болтами
ШАГ 4. СОЕДИНИТЕ ВНЕШНЮЮ И ВНУ ТРЕННЮЮ ТРУБЫ
1.
Отверните винт на правой ручке внешнего блока и затем снимите ее.
2.
Снимите резьбовой цоколь с клапана и направьте трубной замок к раструбку.
3.
Подтяните соединительную муфту рукой
4.
Затяните соединительную муфту с помощью динамометрического ключа, в
соответствии с таблицей.
Диаметр шестигранной гайки
Момент затяжки (н м)
Ф 6
15-20
Ф 9,52
30-40
Ф 12
45-55
Ф 16
60-65
Ф 19
70-75
ШАГ 5. ПРИСОЕДИНИТЕ ВНЕШНИЙ ЭЛЕК ТРИЧЕСКИЙ ПРОВОД
1.
Снимите скобу крепления; соедините провод питания и провод сигнального
управления (только в моделях с функцией охлаждения и обогрева) с монтажным
зажимом в соответствии с цветом; закрепите с помощью винтов.
2.
Закрепите провод питания и провод сигнального управления скобой крепления
(только для устройств с функцией нагревания и охлаждения).
сливное отверстие
сливной шланг
шасси
внешняя дренажная труба
подошвенные шлицы
подошвенные шлицы
винт
ручка
жидкостная труба
газопроводная труба
газовый клапан
жидкостный
затвор
трубной замок
соединительную муфту
