30
31
4.
Поместите внутреннюю трубу и стык соединительной трубы в трубу с двойными
стенами, а затем оберните лентой.
Диаметр шестигранной гайки
Момент затяжки (н м)
Ф 6
15~20
Ф 9,52
30~40
Ф 12
45~55
Ф 16
60~65
Ф 19
70~75

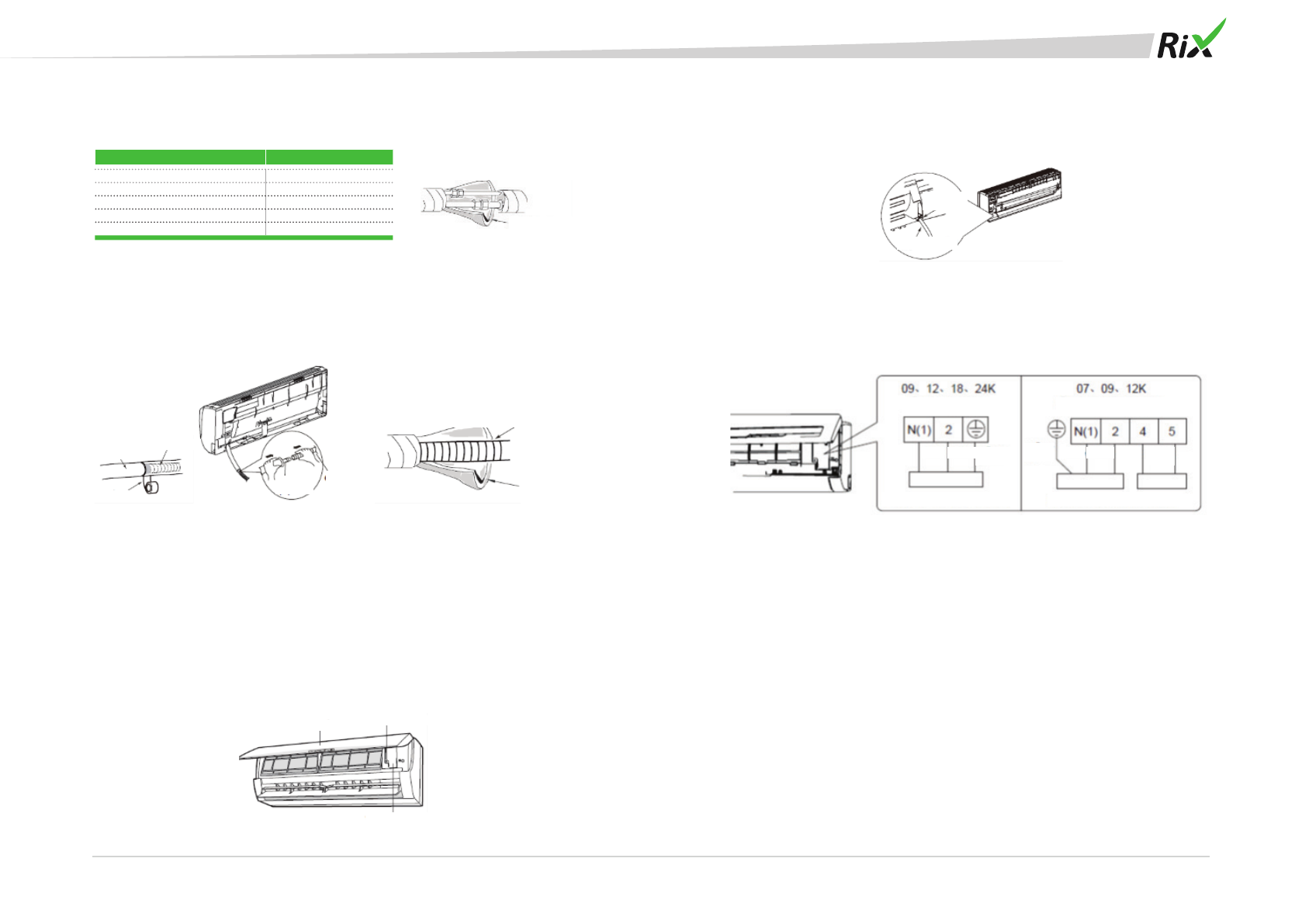

ШАГ 6: УС ТАНОВКА ДРЕНАЖНОГО ШЛАНГА
1. Подсоедините дренажный шланг к выпускной трубе внутреннего блока
2. Оберните стык лентой
ПРИМЕЧАНИЕ:
•
Чтобы избежать конденсации, добавьте трубу с двойными стенами к
внутреннему дренажному шлангу.
•
Пластиковое вещество расширения не предоставляется.
ШАГ 7: ПОДК ЛЮЧЕНИЕ ПРОВОДА ВНУ ТРЕННЕГО БЛОКА
1.
Откройте панель, снимите винт с крышки отсека проводки и снимите крышку.
2.
Проведите провод питания через поперечное отверстие кабеля на обратной
стороне внутреннего блока и вытяните его с передней стороны.
3.
Снимите скобу крепления провода; подключите провод питания к зажиму для
проводки в соответствии с цветом; затяните винт и закрепите провод питания
при помощи скобы крепления.
4.
Верните крышку отсека проводки на место и затяните винт.
5.
Закройте панель
ПРИМЕЧАНИЕ:
•
Все провода внутреннего и внешнего блока должны подключаться
специалистами.
•
Если длина провода питания является недостаточной, то свяжитесь с
поставщиком, чтобы получить новый. Не удлиняйте провод самостоятельно.
•
Для кондиционера воздуха с вилкой: вилка должна находиться в зоне
досягаемости после завершения установки.
•
Для кондиционера воздуха без вилки: в линии должен устанавливаться
воздушный выключатель. Воздушный выключатель должен быть с отключением
всех полюсов с разделением контакта, и расстояние между контактами должно
быть как минимум 3 мм.
Труба с двойными
стенами
Труба с двойными
стенами
Выпускная труба
Выпускная
труба
Дренажный шланг
Дренажный шланг
Панель
Винт
Крышка отсека проводки
Дренажный шланг
Поперечное
отверстие
кабеля
Провод питания
Только для устройства с
охлаждением
Для устройства с охлаждением и
обогревом
Подключение внешнего блока
Подключение внешнего блока
Синий
Синий
Черный
Черный
Фио-
лето-
вый
Оран-
жевый
Желто-
зеленый
Желто-
зеленый
Лента
