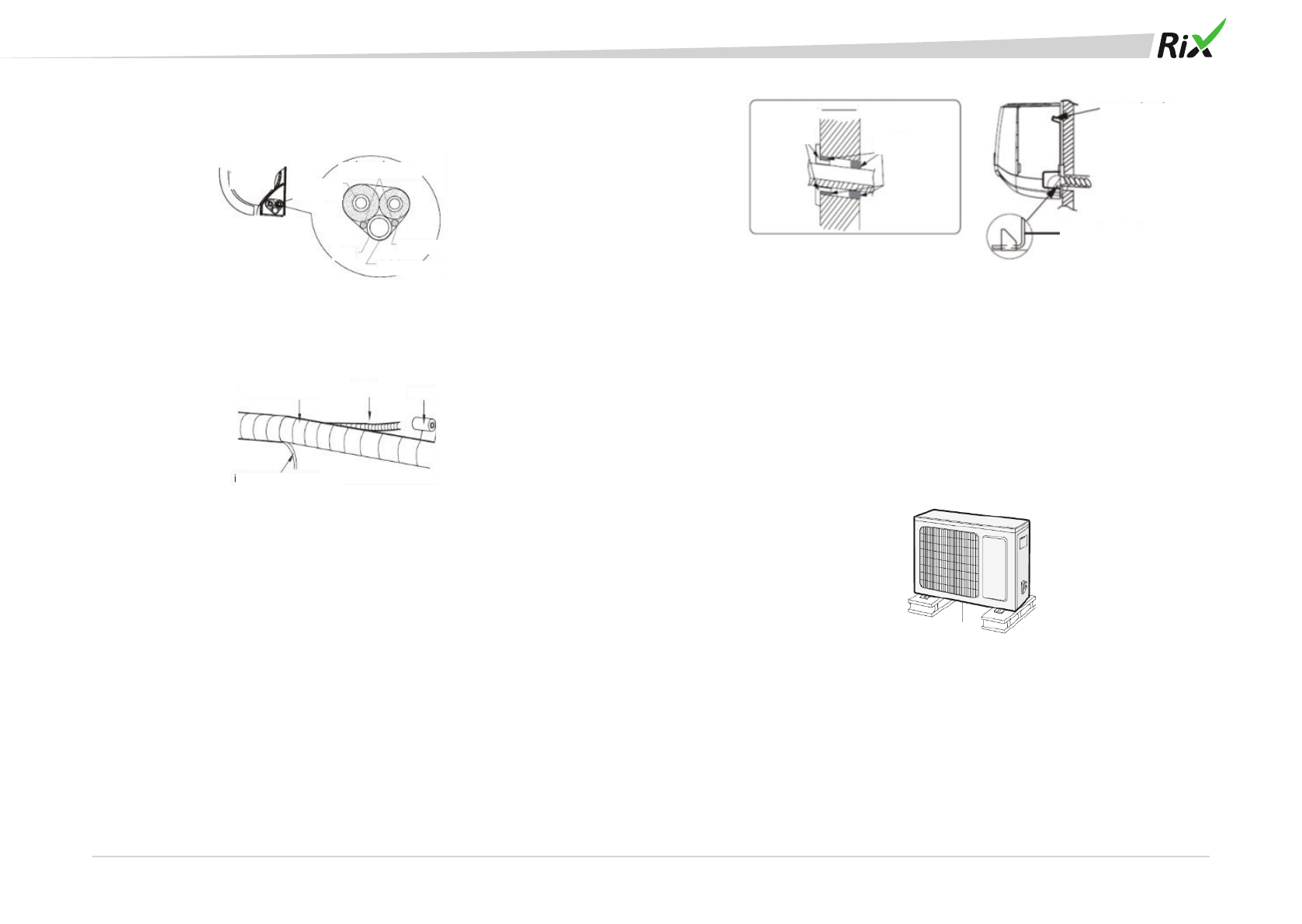

ШАГ 8: СВЯЗЫВАНИЕ ТРУБЫ
1.
Свяжите соединительную трубу, шнур питания и дренажный шланг при помощи
ленты.
2.
Оставьте определенную длину дренажного шланга и шнура питания для
установки, затем свяжите их. При связывании до определенной степени
отделите внутренний шнур питания, а затем дренажный шланг.
3.
Равномерно свяжите их.
4.
Трубопровод для жидкости газопровод должны связываться по отдельности в
конце.
ПРИМЕЧАНИЕ:
•
Шнур питания и провод управления нельзя пересекать или наматывать.
•
Дренажный шланг должен быть изогнут в конце.
•
ШАГ 9: МОНТАЖ ВНУ ТРЕННЕГО БЛОКА
1.
Поместите связанные трубы в настенную трубу и проведите их через отверстие
в стене.
2.
Установите внутренний блок в настенной раме.
3.
Заполните пространство между трубопроводами и отверстием в стене
уплотнительной резиной.
4.
Зафиксируйте трубу в стене.
5.
Убедитесь, что внутренний блок установлен надежно и близко к стене.
ПРИМЕЧАНИЕ:
Не перегибайте чрезмерно дренажный шланг, чтобы не допустить
блокировку.
Внутренний
блок
Внутренний и внешний
шнур питания
Трубопровод для жидкости
Дренажный шланг
Дренажный шланг
Внутренняя
сторона
Внешняя сторона
Уплотнительная
резина
Настенная
труба
Верхний крюк
Нижний крюк настенной рамы
Соединительная труба
Внутренний шнур питания
Лента
Лента
Газопровод
Установка внешнего блока
ШАГ 1. ЗАКРЕПИТЕ ВНЕШНИЙ БЛОК НА ОПОРЕ (ВЫБЕРИТЕ ОПОРУ В ЗАВИСИМОС ТИ
ОТ СИТ УАЦИИ)
1.
Выберете место для установки в соответствии с конструкцией здания.
2.
С помощью установочного винта закрепите опору для внешнего блока в
выбранном месте.
ВНИМАНИЕ:
•
Соблюдайте необходимые меры безопасности при установке внешнего блока.
•
Убедитесь, что опора может выдержать вес превосходящий вес блока минимум
в 4 раза.
•
Внешний блок должен быть установлен на высоте минимум 3 см выше уровня
поверхности, для того чтобы была возможность установить дренажную трубу.
•
Для устройства с охлаждающей мощностью 2300 – 5000 Вт вам понадобится 6
установочных винтов; для устройства с охлаждающей мощностью 6000 – 8000
Вт вам понадобится 8 установочных винтов; для устройства с охлаждающей
мощностью 10000 – 16000 Вт вам понадобится 10 установочных винтов.
минимум 3 см выше уровня поверхности
