36
37

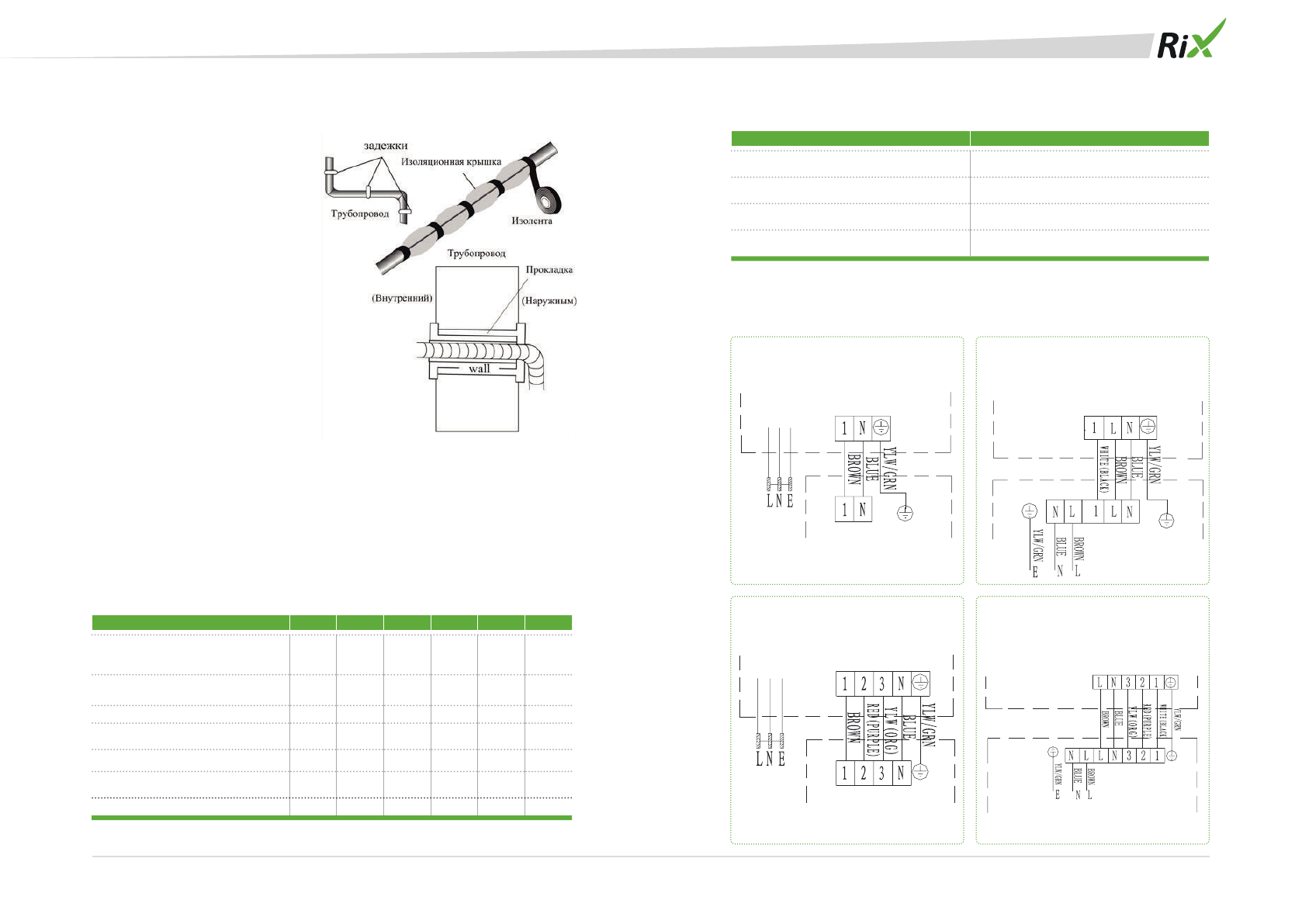

ФИНА ЛЬНЫЕ ЭТАПЫ
1.
Обмотайте изоляционное
покрытие вокруг соединительных
муфт внутреннего блока и
закрепите его при помощи
изоленты.
2.
Прикрепите лишнюю часть
сигнального кабеля к трубе или к
внешнему блоку.
3.
Прикрепите трубу к стене
(обмотав ее изолентой) при
помощи зажимов или вставьте их
в пластмассовые гнезда.
4.
Заделайте отверстие в стене,
через которое пропущена труба,
чтобы не допустить прохождения
воды или воздуха.
Проверка внутреннего блока
•
Кнопки ON/OFF (ВК Л./ВЫК Л.) и FAN (ВЕНТИЛЯТОР) работают нормально?
•
Кнопка MODE (РЕЖИМ) работает нормально?
•
Функция контрольной точки и TIMER (ТАЙМЕР) работают нормально?
ИНФОРМАЦИЯ Д ЛЯ МОНТАЖА
Мощность кондиционера (Btu/h)
7k
9k
12k
5/18k
22/24k
28/30k
Диаметр жидкостной линии
1/4”
(ф6)
1/4”
(ф6)
1/4”
(ф6)
1/4”
(ф6)
3/8”
(ф9,52)
3/8”
(ф9,52)
Диаметр газовой линии
3/8”
(ф9,52)
3/8”
(ф9,52)
3/8”
(ф9,52)
1/2”
(ф12)
3/8”
(ф9,52)
3/8”
(ф9,52)
Длина трассы без дозаправки
3м
3м
3м
4м
4м
4м
Максимальное расстояние между
внутренним и наружным блоками
7,5м
7,5м
7,5м
10м
10м
10м
Количество дополнительного хладагента 20гр/м
20гр/м
20гр/м
30гр/м
30гр/м
30гр/м
Максимальная разница в уровне между
внутренним и внешним блоками
5м
5м
5м
5м
5м
5м
Тип хладагента (1)
R410A
R410A
R410A
R410A
R410A
R410A
Провод
Момент затяжки [N x m]
1/4”
(ф6)
15-20
3/8”
(ф9,52)
31-35
1/2”
(ф12)
35-45
5/8”
(ф15,88)
75-80
(1) Обратитесь к данным паспортной таблички на наружном блоке.
Момент затяжки защитной крышки и соединительного фланца
СХЕМА МОНТАЖА
Только для моделей охлаждения
5К-7К-9К-12К-18К
Только для моделей охлаждения
5К-7К-9К-12К-18К с тепловым насосом
Только для моделей охлаждения
22К-24К-28К-30К
Только для моделей охлаждения
22К-24К-28К-30К с тепловым насосом
Внутренний блок
Внутренний блок
Внутренний блок
Внутренний блок
Наружный блок
Наружный блок
Наружный блок
Наружный блок
Электро-
снабжение
Электро-
снабжение
Элек
тро-
снаб
ж
ение
Элек
тро-
снаб
ж
ение
Спесификация кабелей
