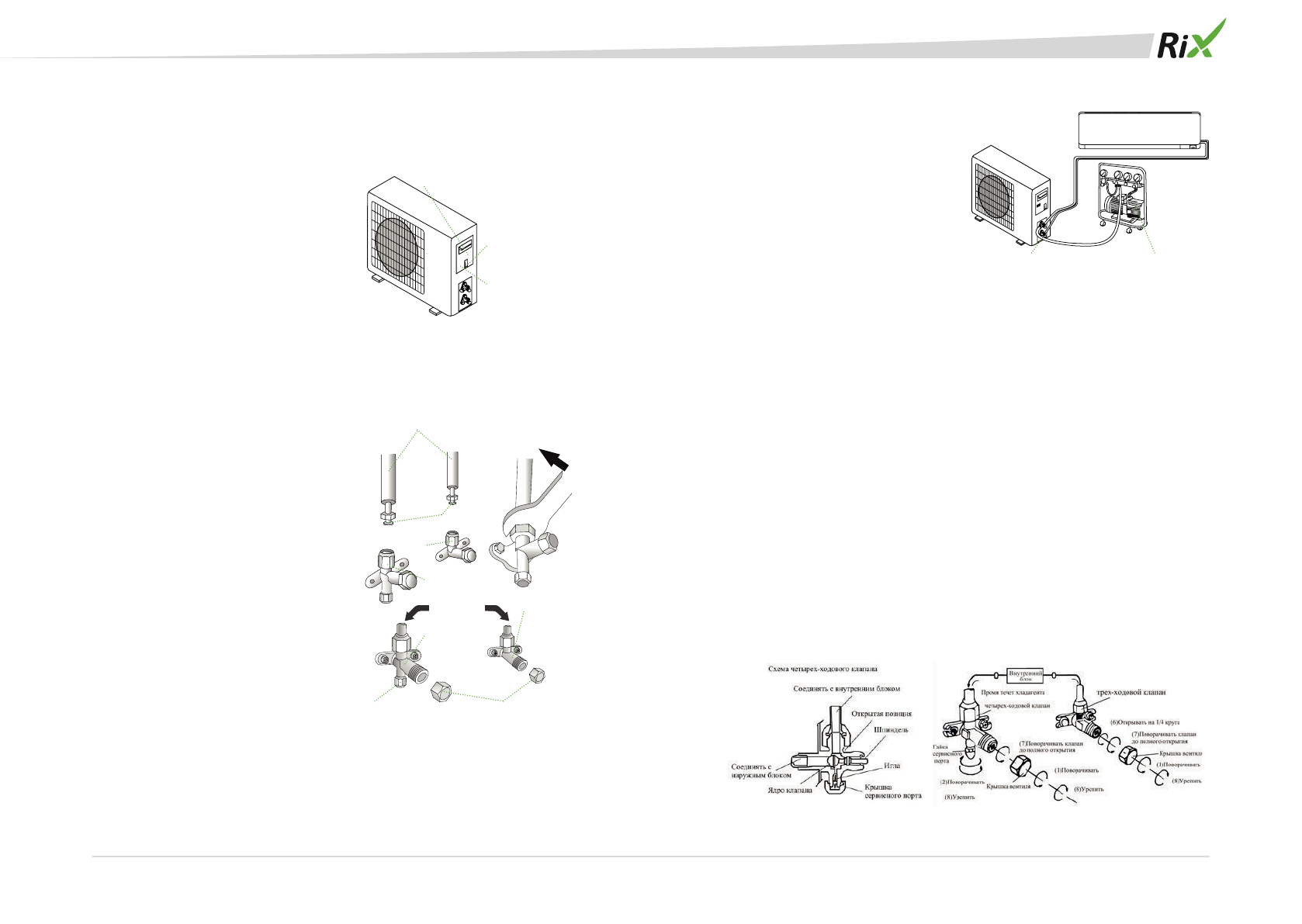

ЭЛЕК ТРИЧЕСКИЕ СОЕ ДИНЕНИЯ

1.

 Снимать  крышку.

2.

Подключить провод кабеля к клеммной
доске, используя одну и тот не
нумерацию, что и в внутренном блоке.

3.

Для электрических соединений, см.
Монтажную схему на спине крышки.

4.

Фиксировать кабели с помощью
кабельного зажима.

5.

Устройство должно заемляться.

6.

Вернуть крышку на место.

СПУСК ВОЗДУХА И ВЛАГИ

Влага и воздух, остающиеся внутри контура циркуляции хладагента, могут привести
к поломке компрессора. Подсоединив внутренний и внешний блоки, спустите воздух
и влагу из контура циркуляции хладагента при помощи вакуумного насоса.
1.

Отвинтите и снимите крышки с 2-ходового и 3-ходового клапанов.

2.

Отвинтите и снимите крышку с сервисного отверстия

3.

Соедините шланг вакуумного насоса с сервисным отверстием.

4.

Дайте вакуумному насосу поработать в течение 10-15 минут, пока будет
достигнут абсолютный вакуум в 10 мм рт. ст.

5.

Пока вакуумный насос продолжает работать, закройте ручку низкого давления
на соединительной втулке вакуумного насоса. Выключите вакуумный насос.

6.

Откройте 2-ходовой клапан на 1/4 оборота, а затем закройте его через 10
секунд. Проверьте все прокладки на предмет утечки при помощи жидкого мыла
или электронного индикатора утечки.

7.

Поверните диск 2- и 3-ходового клапанов. Отключите шланг вакуумного насоса.

8.

Замените и затяните все крышки на клапанах

ВЫПУСК ВОЗДУХА И ВОДЫ ИЗ СИС ТЕМЫ

СОЕ ДИНЕНИЕ ПРОВОДОВ

Привинтите гайки к соединительной
втулке внешнего блока посредством тех
же процедур, которые были описаны для
внутреннего блока.

Во избежание утечки обратите внимание на
следующие пункты:

1.

Затяните гайки при помощи двухтечных
ключей. Не повредите трубы.

2.

Если крутящий момент затяжки будет
недостаточным, может произойти
утечка. При чрезмерном крутящем
моменте затяжки также модет
произойти утечка, поскольку бортик
может быть поврежден.

3.

Наиболее надежная система

Монтажная схема для
электрических соединений
на спине крышки

Соединительные трубы

Конусные гайки

Вентиль

жидкости

Вентиль газа

Внутренний блок

Газовый

вентиль

Жидкостной

вентиль

Гайка сервисного

порта

Защитная крышка

Привинчивать

Сервисный порт

Вакуумный насос

Снимать
верхнюю крышку

заключается затяжкой соединения при помощи фиксирующего гаечного ключа
и динамом етрического гаечного ключа: в данном случае используйте таблицу
на странице 22.

Воздух и влажность внутри
цикле хладагента может вызвать
неисправность компрессора.После
того, как соединить внутренний и
наружный блоки, выпустить воздух и
воду из цикла хладагента с помощью
ваккум- насоса.
