В помещении; Монтаж внутреннего блока; Установите внутренний блок на высоте не менее 2,5 м от пола.; УС ТАНОВКА МОНТАЖНОЙ ПЛИТЫ - RIX I/O-W09J - Инструкция по эксплуатации - Страница 15

28

29

•

Оставьте пространство
указанное в рисунке для
свободой циркуляции
воздуха.

•

Установите наружный блок
на надежном и прочном
положении.

•

Если внешний блок подвержен
вибрациям, оденьте резиновые
прокладки на ножки устройства

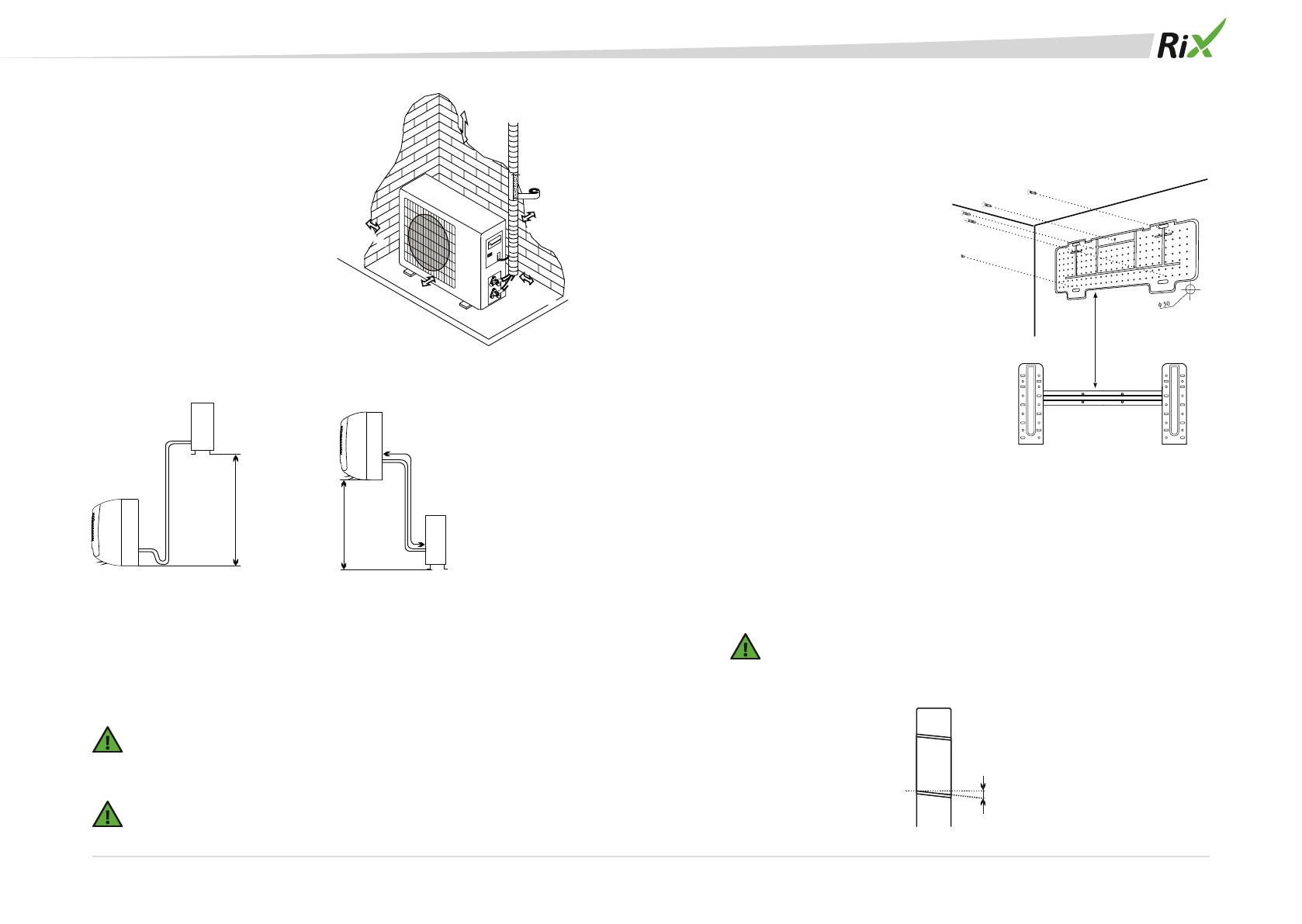

МОНТАЖНАЯ СХЕМА.

min

300мм

min

300мм

min

500мм

min

500мм

min

2000мм

Наружный
блок

Наружный
блок

Внутренний
блок

Длина трубы
max 15 м

Выс

о

та

max 5 м

Выс

о

та

max 5 м

Длина трубы
max 15 м

Внутренний
блок

В помещении

На открытом воздухе

5 мм

Монтаж внутреннего блока

Прежде чем устанавливать, выбрать положения монтажа для внутреннего и
наружного блок, с учетам минимального пространства, необходимого вокруг блока.

Установите внутренний блок в помещении, в ^ котором будет
кондиционироваться воздух. Не устанавливайте в коридорах и коммунальных
зонах.

Установите внутренний блок на высоте не менее 2,5 м от пола.

Чтобы установить, выполните следующие действия:

УС ТАНОВКА МОНТАЖНОЙ ПЛИТЫ

1.

Положите плиту ровно
вертикально и горизонтально.

2.

Просверлите в стене отверстия
глубиной 32 мм для закрепления
плиты;

3.

Вставьте пластмассовые анкеры
в отверстие;

4.

3акрепите плиту при помощи
предоставленных самонарезных
винтов;

5.

Убедитесь, что плита правильно
закреплена;

Примечание : Форма монтажной плиты может отличаться от той, которая показана
выше, но способ установки такой же.

Сверлите дыру на стене для трубопровода

1.

Выберите, где просверлить в стене отверстие для трубы (если необходимо) в
соответствии с положением внутреннего блока;

2.

Установите гибкий бортик через отверстие в стене, чтобы сохранять последнее
в чистоте и порядке.

Отверстие должно вести наружу под наклоном.
Примечание: Отводная труба должна идти вниз по направлению отверстия в
стене, иначе может произойти утечка.
