● ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ ●

RU-4

RU

Воздухозаборные отверстия

(сзади и сбоку)

Трубопровод хладагента

Дренажный шланг

Воздуховыпускное отверстие

Выходное дренажное отверстие

Наружный прибор

Н

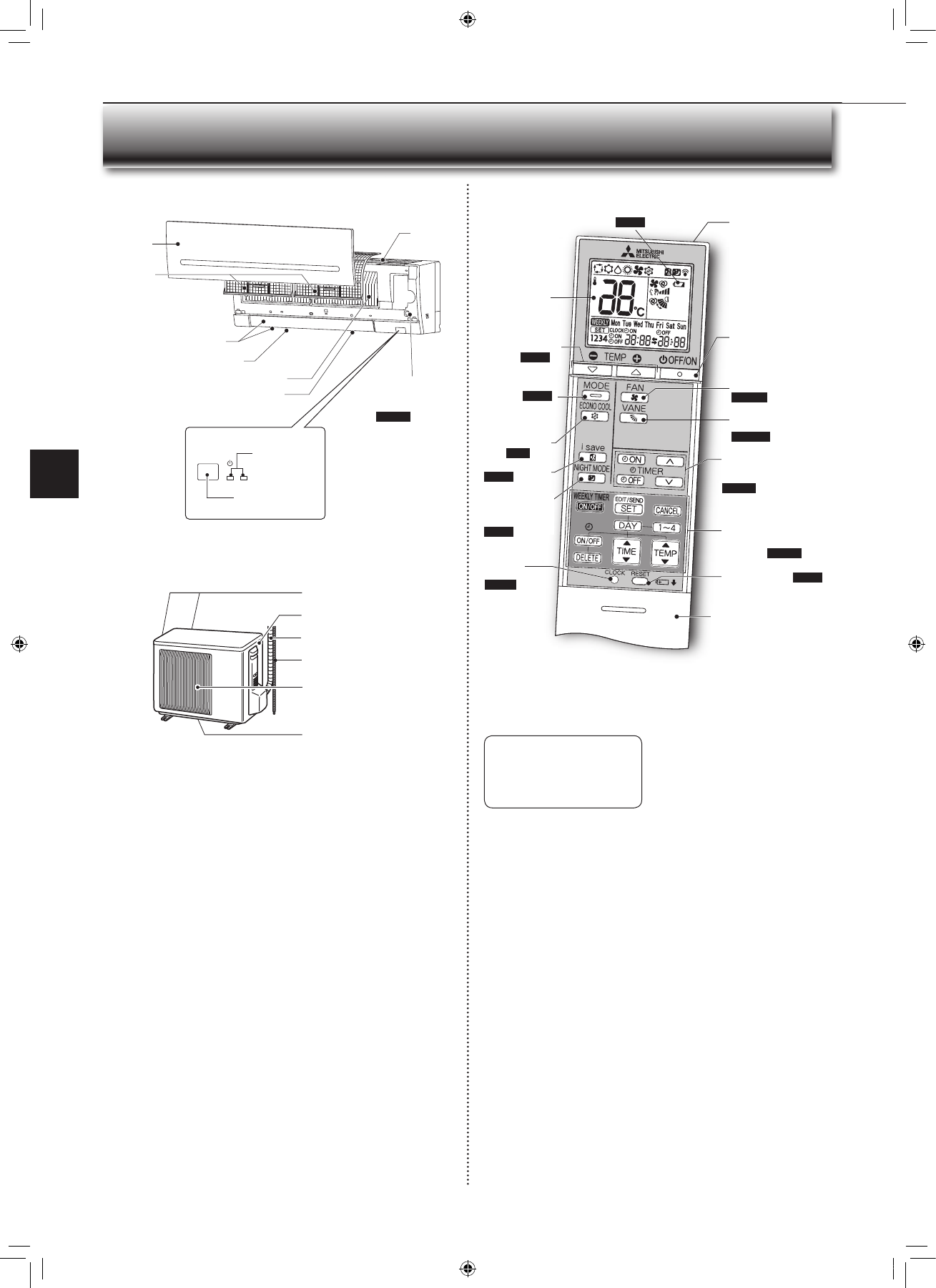

АЗВАНИЯ ОТДЕЛЬНЫХ ЧАСТЕЙ ПРИБОРА

Внутренний прибор

Пульт дистанционного управления

Излучатель

сигналов

Расстояние сигнала:

приблизительно 6 м

Звук воспроизводится

внутренним блоком при

получении сигнала.

Сектор рабо-

чего дисплея

Кнопка OFF/ON

(останов/работа)

Кнопки регули-

рования темпе-

ратуры

 Стр. 6

Кнопка выбора

режима

 Стр. 6

Кнопка ECONO

COOL (ЭНЕР-

ГОСБЕРЕЖЕНИЕ

ПРИ ОХЛАЖДЕ-

НИИ)

 Стр. 8

Кнопка управления

скоростью

вентилятора FAN

 Стр. 7, 8

Кнопка управления

заслонкой VANE

 Стр. 7, 8

Кнопки TIME, TIMER

(установка времени,

установка таймера)

 Стр. 5, 8

  Увеличение времени

  Уменьшение времени

Кнопка

CLOCK

 Стр. 5

Кнопка RESET

 Стр. 5

Крышка

Сдвиньте крышку вниз,

чтобы получить доступ к

пульту дистанционного

управления. Сдвиньте

крышку далее вниз,

чтобы получить доступ

к кнопкам настройки не-

дельного таймера.

Кнопка i-save

 Стр. 8

Кнопки WEEKLY TIMER

(установка недельного

таймера)

 Стр. 10

Внешний вид устройств, предназначенных для использования на улице,

может отличаться.

Заводская табличка с

паспортными данными *1

*1  На заводской табличке с паспортными данными указаны год и месяц изготовления.

Индикатор замены батарей

 Стр. 5

Индикаторная

лампочка работы

Зона приема сигналов

с пульта дистанцион-

ного управления

Горизонтальная заслонка
Воздуховыпускное отверстие

Воздушный

фильтр

Теплообменник

Переключатель

аварийной экс-

плуатации

 Стр. 11

Передняя

панель

Заводская табличка с паспортными

данными *1

Воздухо-

заборное

отверстие

Пользуйтесь  только  пультом  дистан-

ционного  управления,  поставляемым

с прибором.

Не  используйте  другие  пульты  дис-

танционного управления.

Если  2  или  более  внутренних  блока  уста-

новлены  близко  друг  к  другу,  то  один  из

внутренних  блоков  может  ошибочно  при-

нять  сигнал  пульта  дистанционного  управ-

ления, направленного на другой блок.

Пульт дистанционного

управления

Когда пульт дистанционного управ-

ления не используется, держите

его рядом с кондиционером.

Кнопка NIGHT

MODE (НОЧ-

НОЙ РЕЖИМ)

 Стр. 9
