Инструкции по соединению

трубопровода хладагента

Шаг 1. Отрезать трубы
При подготовке труб хладагента особое

внимание уделяйте правильной резке

и развальцовке. Это обеспечит эффективную

работу и сведет к минимуму необходимость

последующего технического обслуживания.
1. Измерьте расстояние между внутренним

и наружным блоками.

6

Соединение трубопровода хладагента

Замечание относительно длины трубопровода

Длина трубопровода хладагента влияет на характеристики и энергоэффективность блока.

Номинальная эффективность проверена с блоками с длиной трубы 5 метров.
См. таблицу ниже, где указана максимальная длина и перепад высот трубопровода

Максимальная длина и перепад высот трубопровода хладагента для различных моделей

Модель

Производительность (БТЕ/ч)

Макс. длина (м)

Макс. перепад высот (м)

Инверторная

сплит-система

с хладагентом R410A

< 15 000

25

10

≥ 15 000 и < 24 000

30

20

≥ 24 000 и < 36 000

50

25

≥ 36 000 и < 60 000

65

30

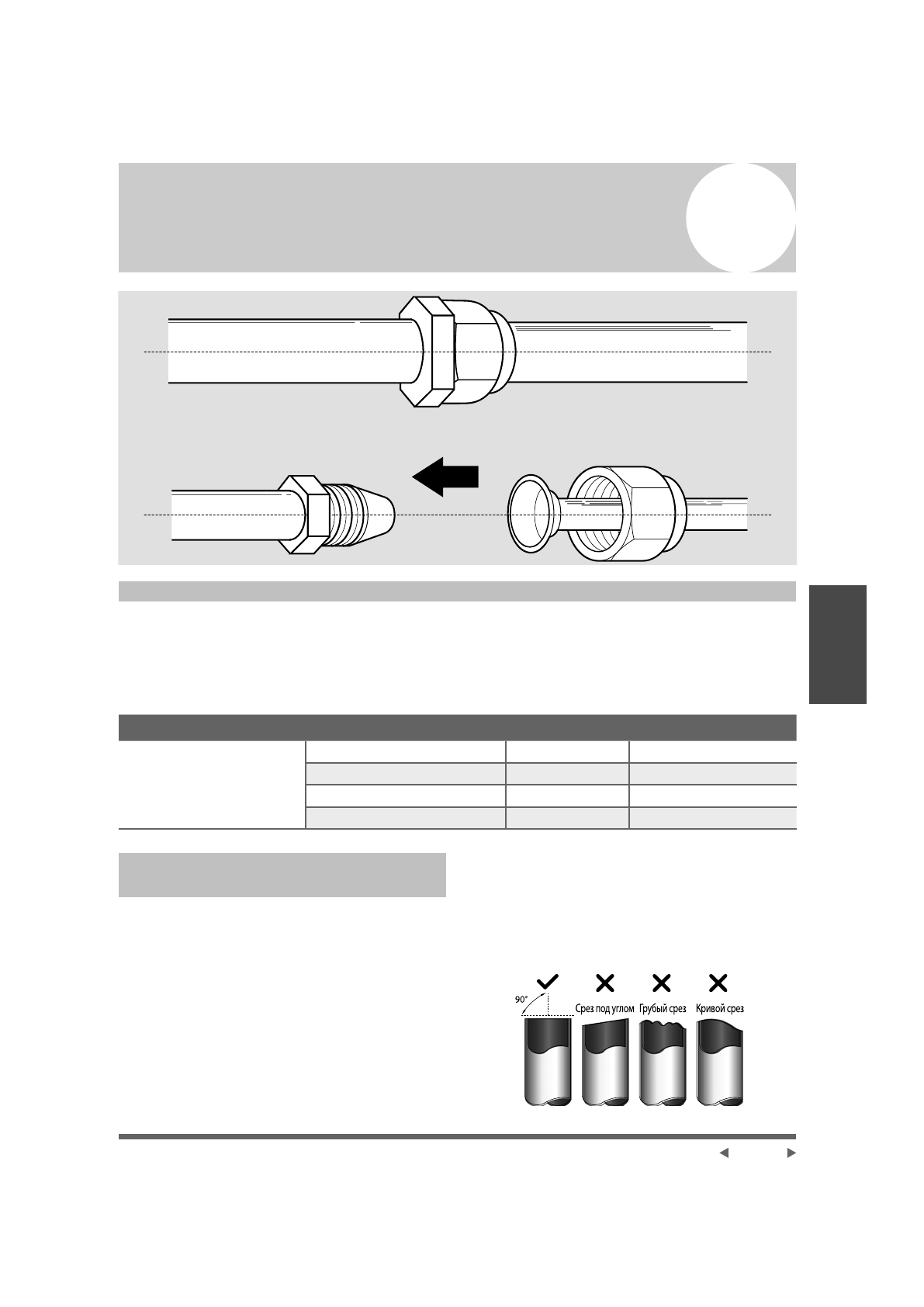

Рис. 5.1

2.  С помощью трубореза отрежьте трубу

несколько большей длины, чем измеренное

расстояние.

3.  Труба должна быть отрезана строго

под углом 90°. Примеры неправильно

отрезанных труб показаны на рис. 5.1.
