   Стр. 14

Шаг 4. Подготовить трубопровода хладагента
Трубопровод хладагента находится внутри те-

плоизолирующего рукава, прикрепленного сзади

блока. Перед прокладкой трубопровода через

отверстие в стене его необходимо подготовить.

Подробные инструкции по развальцовке труб, тре-

бования к моментам затяжки конусных гаек, прие-

мы работы и т. п. изложены в разделе «Соединение

трубопровода хладагента» данного руководства.
1.  Исходя из расположения отверстия в стене

относительно монтажной пластины, выберите

сторону, с которой трубопровод будет выхо-

дить из блока.

2.  Если отверстие в стене расположено за блоком,

оставьте съемную панель на месте. Если отвер-

стие в стене расположено сбоку от внутрен-

него блока, удалите съемную пластмассовую

панель с соответствующей стороны блока

(см. рис. 3.3). При этом образуется паз, через

который трубопровод можно вывести из блока.

Если пластмассовую панель не удается удалить

руками, используйте игловидные кусачки.

Выдавите крышку и, если понадобится,

и ободок, чтобы пропустить трубу

3.  Ножницами отрежьте теплоизолирующий рукав

так, чтобы освободить приблизительно 15 см

трубопровода хладагента. Это необходимо

•  для упрощения соединения

  трубопровода хладагента;

•  для проверки на отсутствие утечки газа

  и отсутствие заусенцев.

4.  Если соединительный трубопровод в стену

уже встроен, перейдите к шагу «Присоединить

дренажный шланг». Если встроенный трубопро-

вод отсутствует, присоедините трубопровод

хладагента внутреннего блока к трубопроводу,

соединяющему внутренний и наружный блоки.

Подробные инструкции приведены в разделе

«Соединение трубопровода хладагента» данно-

го руководства.

5.  В зависимости от того, где находится отверстие в

стене относительно монтажной пластины, опре-

делите необходимый угол сгиба трубопровода.

6.  Возьмитесь за трубопровод хладагента там, где

должен начинаться изгиб.

7.  Медленно, прикладывая равномерное усилие,

согните трубопровод в направлении отверстия.

Не допускайте образования вмятин и поврежде-

ний трубопровода во время изгиба.

ВНИМАНИЕ!

Соблюдайте особую осторожность, чтобы не допустить образования вмятин и повреждений трубопрово-

да во время его изгиба и вывода от блока. Вмятины на трубопроводе снизят эффективность работы блока.

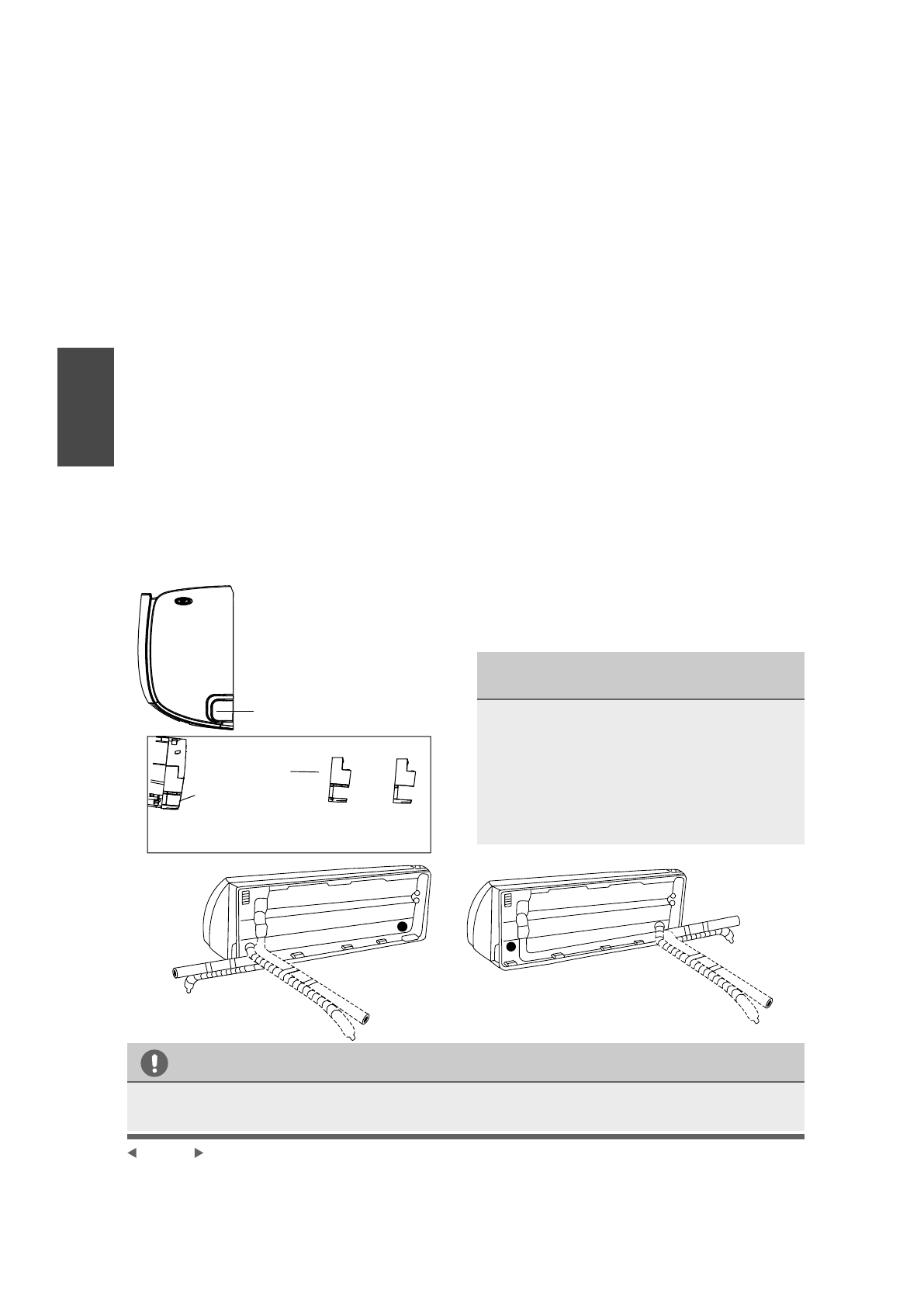

Съемная крышка

Крышка,

открывающая

отверстие для трубы

или

Рис. 3.3

Рис. 3.4

ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО

УГЛА ВЫХОДА ТРУБОПРОВОДА
Трубопровод хладагента может выходить

из внутреннего блока с четырех сторон:

• слева;

•  слева сзади;

• справа;

•  справа сзади.

См. рис. 3.4.
