Шаг 2. Прикрепить к стене монтажную пластину

Монтажная пластина — это деталь, на которую

устанавливается внутренний блок.
1.  Отверните винты, которыми монтажная

пластина крепится к задней стороне

внутреннего блока.

2.  Приложите монтажную пластину к стене в

месте, отвечающем требованиям, которые

указаны в разделе «Выбрать место для

установки» (см. раздел «Размеры монтажной

пластины»).

3.  Просверлите отверстия для монтажных

винтов в следующих местах:

•  там, где расположены стойки,

  способные выдержать вес блока;

•  в местах, которые находятся напротив

  крепежных отверстий монтажной

 пластины.

4.  Закрепите монтажную пластину на стене

с помощью прилагаемых винтов.

5.  Убедитесь в том, что монтажная пластина

плотно прилегает к стене.

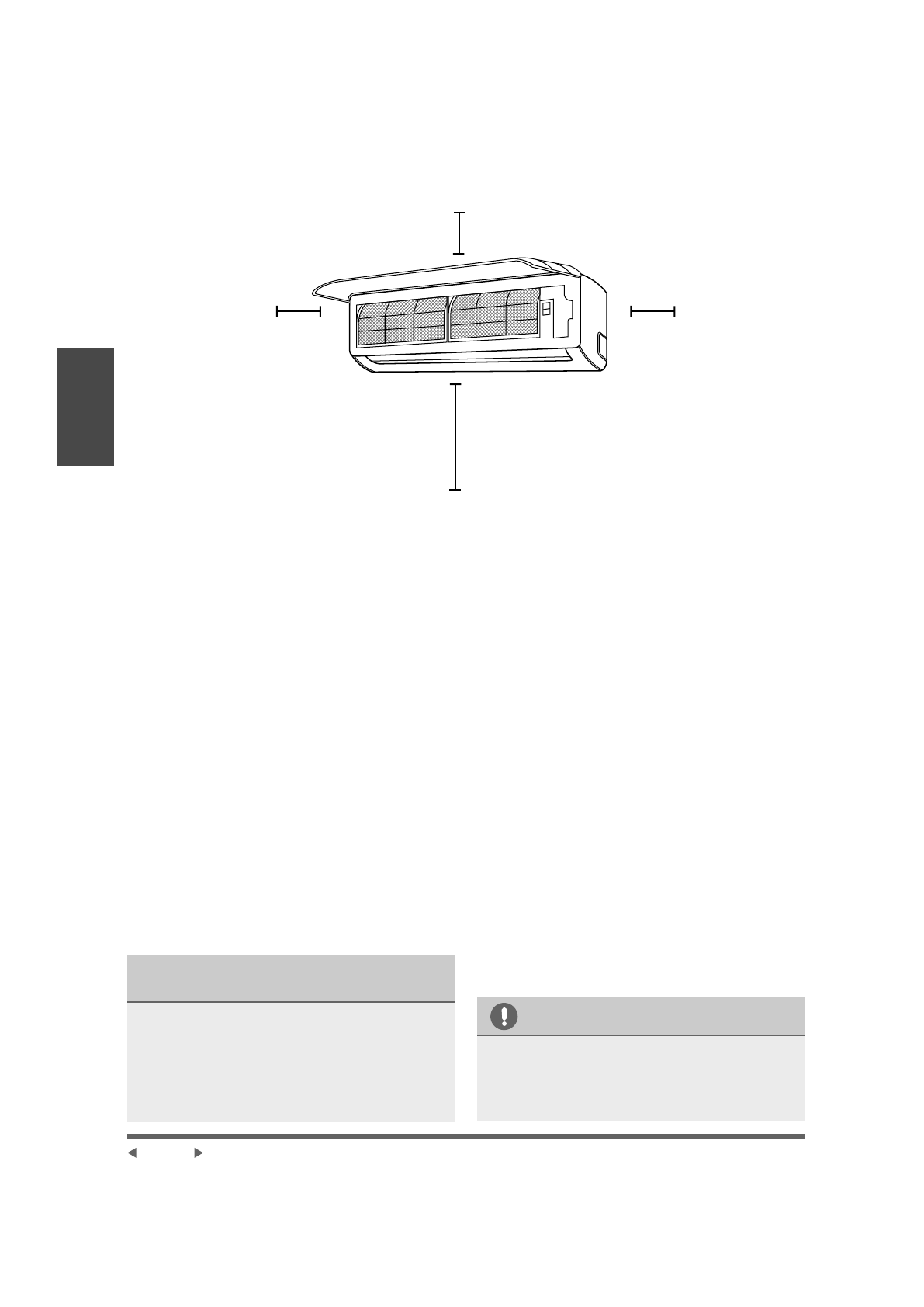

На следующем рисунке показаны необходимые расстояния от стен и потолка.

Рис. 3.1

Не менее 15 см

Не менее 12 см

Не менее 12 см

Не менее 2,3 м

Шаг 3. Просверлить в стене отверстие для

соединительного трубопровода

Вам необходимо просверлить отверстие в стене,

предназначенное для трубопровода хладагента,

дренажной трубы и сигнального кабеля,

соединяющих внутренний и наружный блоки.
1.  Определите местоположение отверстия в

стене, исходя из расположения монтажной

пластины. См. раздел «Размеры монтажной

пластины» на следующей странице,

который поможет определить оптимальное

местоположение отверстия. Отверстие

в стене должно иметь диаметр не менее

65 мм и небольшой уклон вниз для

облегчения отвода конденсата.

2.  С помощью трубчатого сверла просверлите

в стене отверстие диаметром 65 мм.

Отверстие следует просверлить с небольшим

наклоном вниз, чтобы наружный край

отверстия был ниже внутреннего края

приблизительно на 5–7 мм. Это обеспечит

свободный слив конденсата (см. рис. 3.2).

3.  Поместите в отверстие защитную манжету.

Это защитит края отверстия и поможет герме-

тизировать его после завершения монтажа.

ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО БЕТОННЫХ

ИЛИ КИРПИЧНЫХ СТЕН
Если стена изготовлена из кирпича, бетона или

подобных материалов, просверлите отверстия

диаметром 5 мм и вставьте в них прилагаемые

дюбели. Затем закрепите монтажную пластину

на стене, ввернув винты непосредственно

в дюбели.

ВНИМАНИЕ!

При сверлении отверстия в стене соблюдайте

осторожность, чтобы не повредить проводку,

трубопроводы и другие чувствительные

элементы.
