44

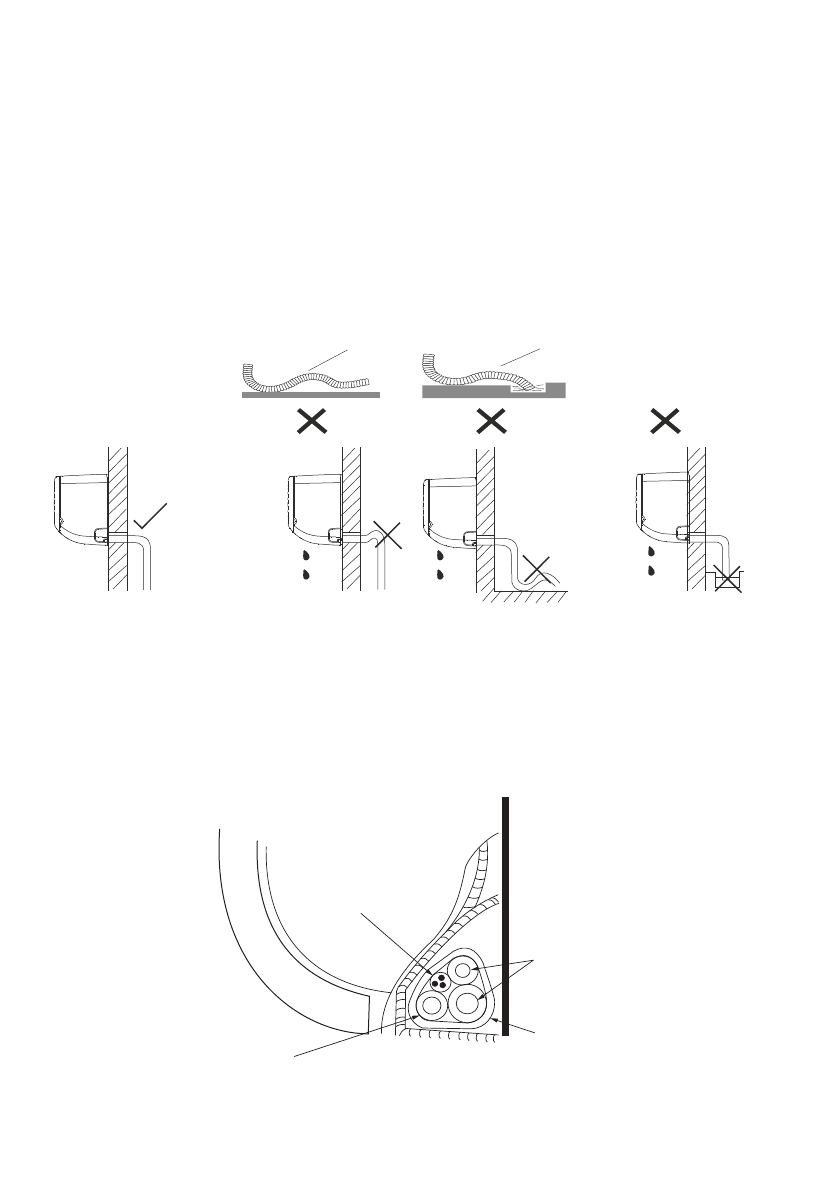

Этап 7. Подсоединение дренажного шланга.

Подсоедините дренажный шланг.

Внутренний  блок  имеет  два  отверстия  для  удаления  конденсата.  При  необходимости  изменить

сторону выхода конденсата снимите заглушку с противоположной стороны дренажной ванночки,

снимите дренажный шланг и установите его на место заглушки (убедитесь, что защелка на дре-

нажном шланге вошла в паз и защелкнулась) затем плотно закройте оставшееся дренажное  от-

верстие заглушкой. Конденсат должен отводиться самотеком, для этого трубопровод должен идти

под небольшим уклоном. Не допускайте появления петель и провисов трубопровода. При отводе

конденсата в канализацию не допускайте, чтобы трубопровод оканчивался в воде. Это может при-

вести к протечкам конденсата. Снимите воздушный фильтр и залейте небольшое количество воды

в сливной поддон (ванночку), чтобы убедиться, что вода вытекает из блока плавно.

Предусмотрите изоляцию дренажного трубопровода во избежание возникновения конденсата.

Петля

Изгиб

Не опускайте конец

шланга в воду

Не блокируйте выход конденсата

из внутреннего блока

ВЕРНО

НЕ ВЕРНО

НЕ ВЕРНО

НЕ ВЕРНО

НЕ ВЕРНО

НЕ ВЕРНО

При  удлинении  дренажной  трубы  надежно  закрепите  и  изолируйте  место  соединения,  не

допус кайте того, чтобы дренажная труба болталась.

Трубопровод конденсата имеет наконечник с диаметром 16 мм.

Этап 8. Обвязка трубопроводов и кабелей.

Плотно обвяжите трубопроводы и кабели монтажной лентой.

Внутренний

блок

Соединительный

кабель

Слив конденсата

Оберточная лента

Соединительные

трубы
