Перед  установкой  внутреннего  блока  проверьте  этикетку  на  коробке  изделия,  чтобы  убедиться,

что модель внутреннего блока совпадает с моделью наружного блока.

Этап 1. Выбор места установки.

Перед установкой внутреннего блока необходимо выбрать подходящее место. При этом оно долж-

но соответствовать следующим условиям:

– хорошая циркуляция воздуха;

– удобство организации дренажа;

– шум от устройства не должен беспокоить других людей;

– прочное, не передающее вибрацию основание;

– стена должны быть достаточно прочной, чтобы выдержать вес блока;

– место размещения блока должно находиться на расстоянии не менее одного метра от дру-

гих электрических приборов (телевизоров, радиоприемников, компьютеров).

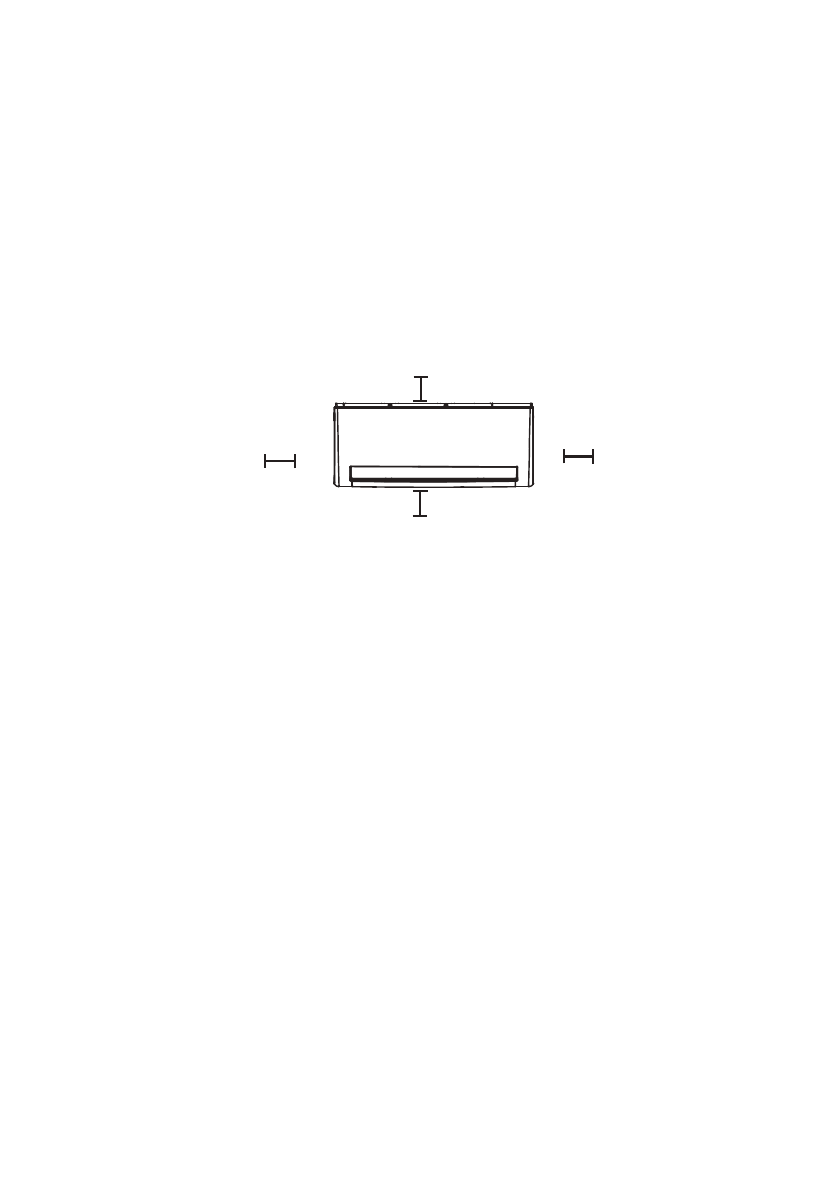

Минимальные расстояния от стен, пола и потолка:

12 cм

или более

2,3 м или более

12 cм

или более

15 cм или более

НЕ устанавливайте блок в следующих местах:

– рядом с любым источником тепла, пара или горючего газа;

– рядом с легковоспламеняющимися предметами, такими как шторы или одежда

– рядом  с  любым  препятствием,  которое  может  заблокировать  свободную  циркуляцию  воз-

духа;

– рядом с дверными проемами;

– в местах, подверженных воздействию прямых солнечных лучей.

Этап 2. Определение положений отверстий в стене для трубопроводов.

•

Определите  расположение  отверстий  в  стене  на  основе  положения  монтажной  пластины

(см. размеры монтажных пластин).

•

Сохраняйте строго горизонтальное положение монтажной пластины используя уровень.

При отсутствии уже смонтированных коммуникаций следует предусмотреть достаточно места для

отверстия в стене (см. этап 4) для сигнального кабеля и трубопровода хладагента, соединяющих

внутренний и наружный блоки. По умолчанию все трубопроводы располагаются с правой стороны

внутреннего блока (если смотреть с передней стороны блока). Однако имеется возможность рас-

положить трубопроводы как с правой, так и с левой стороны блока.

Этап 3. Крепление монтажной пластины к стене.

Монтажная пластина — это устройство, на которое будет закреплен внутренний блок.

•

Отверните винт, который крепит монтажную пластину к задней части внутреннего блока.

•

Установите  монтажную  пластину  на  стену,  сохраняя  горизонтальное  положение.  Проверяйте

правильность монтажа с помощью уровня.

•

Просверлите в стене 5–8 (в зависимости от модели оборудования) отверстий и вставьте в от-

верстия дюбели (кирпичная или бетонная стена). Закрепите монтажную пластину при помощи

5–8 винтов (в зависимости от модели оборудования). Сверлите отверстия и закрепляйте мон-

тажную пластину с учетом отверстий в монтажной пластине и структурой стены.
