41
•

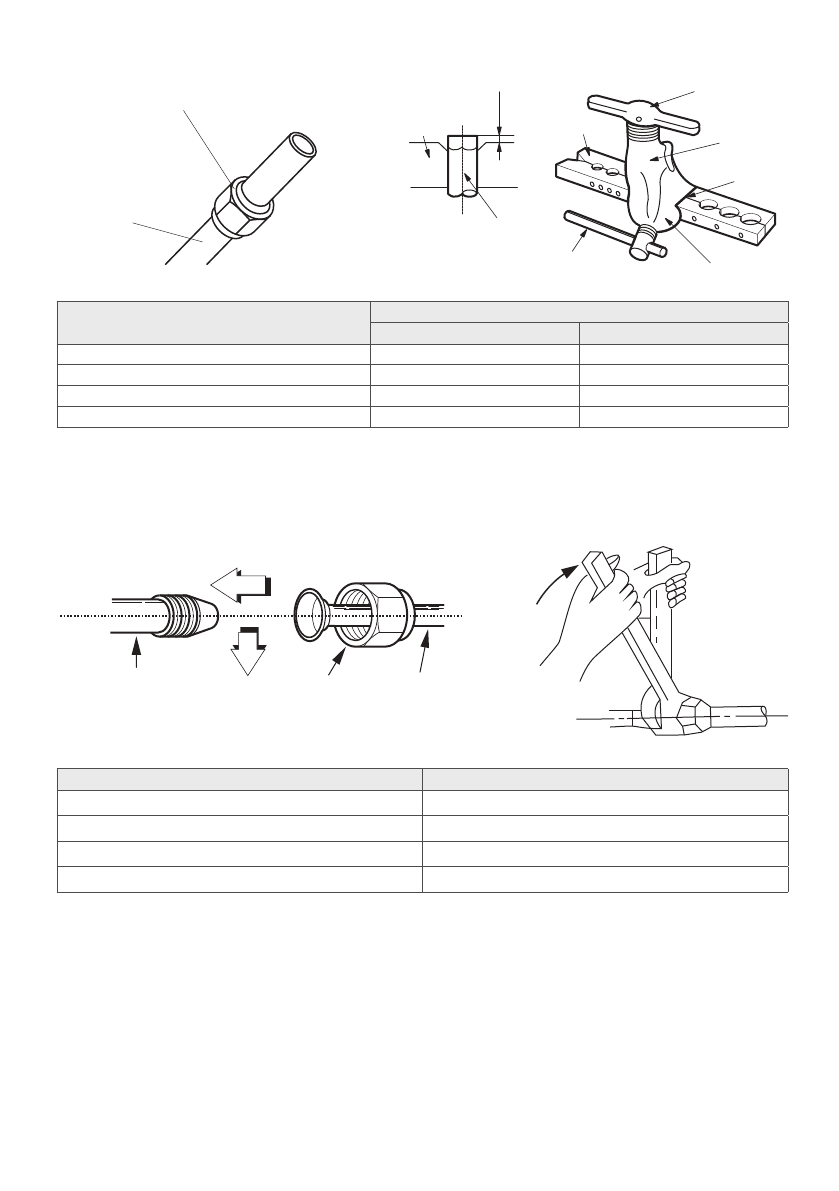

Плотно зажмите медную трубу в вальцовке, и развальцуйте трубы.
Плашка
Медная труба
Зажим
Метка
Конус
Скоба
Зажим
Плашка
«A»
Гайка
Медная труба
Наружный диаметр, мм
А, мм
Максимально
Минимально
∅
6,35
1,3
0,7
∅
9,53
1,6
1,0
∅
12,7
1,8
1,0
∅
15,88
2,2
2,0
•
Соедините соосную трубу и штуцер. Накрутите гайку рукой, без усилий. Если сразу же исполь-
зовать гаечный ключ для затяжки, высока вероятность сорвать резьбу на штуцере, после этого
штуцер потребует замены в условиях сервисного центра.
•
Обожмите соединение гаечными ключами. Обязательно используйте два гаечных ключа для
затяжки, чтобы не свернуть трубы. При затяжке контролируйте момент затяжки.
Гайка
Фреонопровод
Труба внутреннего
блока
Наружный диаметр, мм
Момент усилия, Н·м
∅
6,35
18–20
∅
9,53
32–39
∅
12,7
49–59
∅
15,88
57–71
Этап 6. Подключение электропроводки.
ПЕРЕД ВЫПОЛНЕНИЕМ ЛЮБЫХ ЭЛЕКТРИЧЕСКИХ РАБОТ
ОЗНАКОМЬТЕСЬ С НАСТОЯЩИМИ ПРАВИЛАМИ
1. Все провода должны соответствовать местным и национальным электротехническим нормам,
правилам и подключаться квалифицированным специалистом.
2. Все электрические соединения должны быть выполнены в соответствии со схемой электриче-
ских соединений, расположенной на панелях внутреннего и наружного блоков.
