45

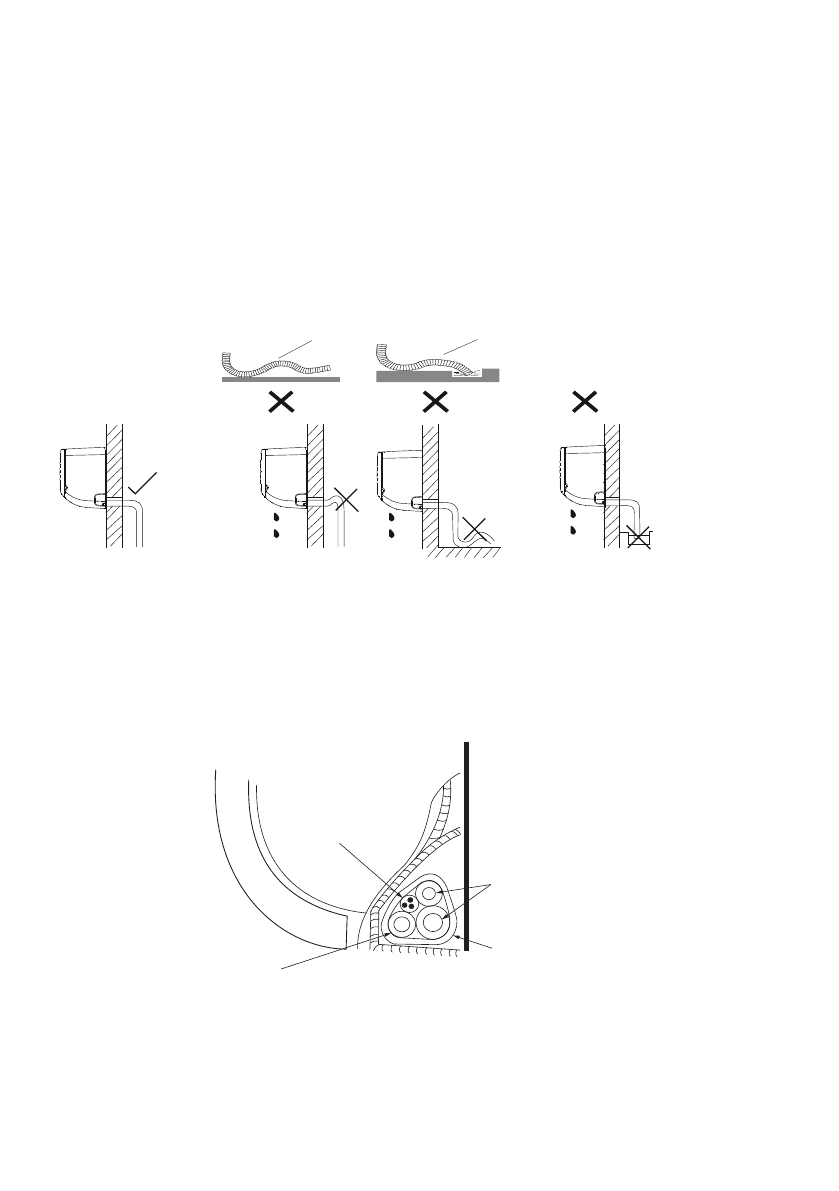

Этап 7. Подсоединение дренажного шланга.
Подсоедините дренажный шланг.
Внутренний блок имеет два отверстия для удаления конденсата. При необходимости изменить
сторону выхода конденсата снимите заглушку с противоположной стороны дренажной ванночки,
снимите дренажный шланг и установите его на место заглушки (убедитесь, что защелка на дре-
нажном шланге вошла в паз и защелкнулась) затем плотно закройте оставшееся дренажное от-
верстие заглушкой. Конденсат должен отводиться самотеком, для этого трубопровод должен идти
под небольшим уклоном. Не допускайте появления петель и провисов трубопровода. При отводе
конденсата в канализацию не допускайте, чтобы трубопровод оканчивался в воде. Это может при-
вести к протечкам конденсата. Снимите воздушный фильтр и залейте небольшое количество воды
в сливной поддон (ванночку), чтобы убедиться, что вода вытекает из блока плавно.
Предусмотрите изоляцию дренажного трубопровода во избежание возникновения конденсата.
Петля
Изгиб
Не опускайте конец
шланга в воду
Не блокируйте выход конденсата
из внутреннего блока
ВЕРНО
НЕ ВЕРНО
НЕ ВЕРНО
НЕ ВЕРНО
НЕ ВЕРНО
НЕ ВЕРНО
При удлинении дренажной трубы надежно закрепите и изолируйте место соединения, не
допус кайте того, чтобы дренажная труба болталась.
Трубопровод конденсата имеет наконечник с диаметром 16 мм.
Этап 8. Обвязка трубопроводов и кабелей.
Плотно обвяжите трубопроводы и кабели монтажной лентой.
Внутренний
блок
Соединительный
кабель
Слив конденсата
Оберточная лента
Соединительные
трубы
Этап 9. Установка внутреннего блока
Уберите клин(скобу) на монтажной панели.
Используя равномерное давление, нажмите на нижнюю половину блока до тех пор, пока устрой-
ство не защелкнется на крюки вдоль нижней части монтажной панели.
