После установки трубопровод хладагента в стену, выполните следующие действия:

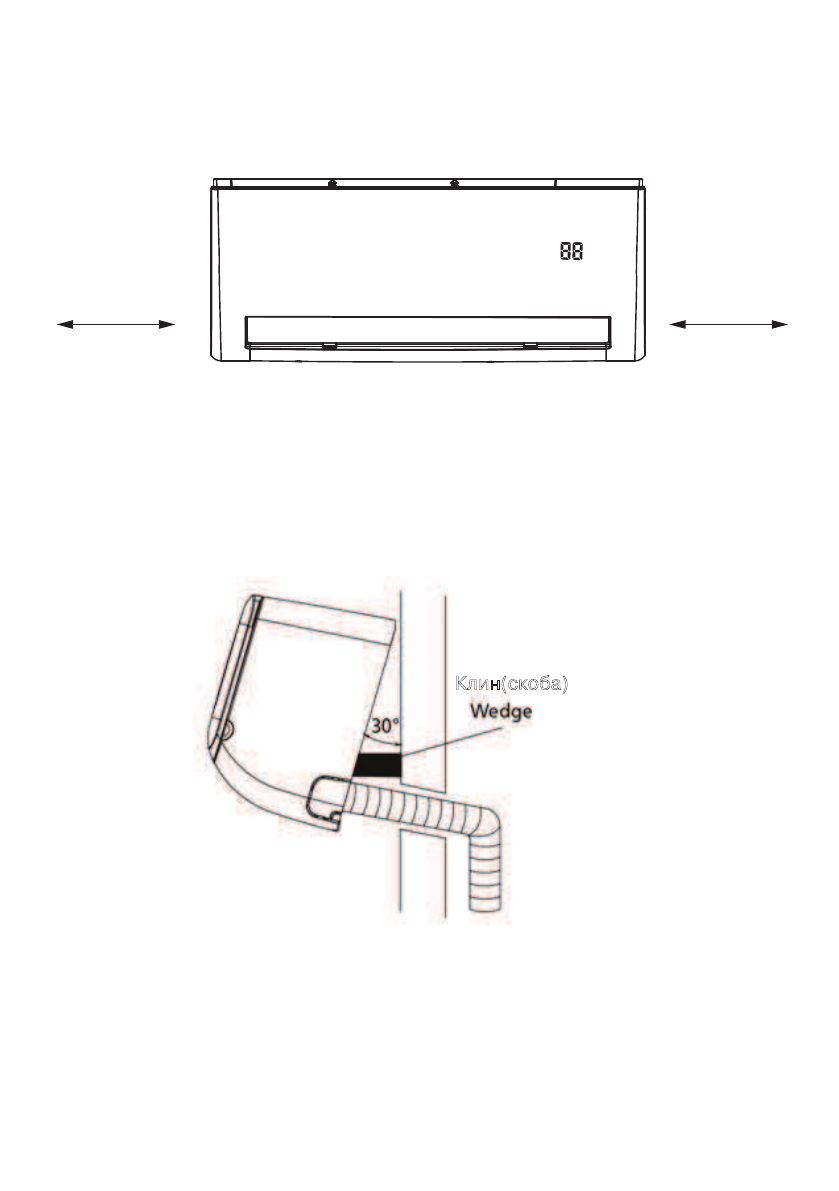

Шаг 1. Закрепите внутренний блок на монтажной панели.
Помните, что крючки на монтажной панели меньше отверстий на задней стороне блока. Это по-
зволяет перемещать блок влево или вправо примерно на 30–50 мм, в зависимости от модели.
Сдвиньте вправо или влево
30–50 мм
30–50 мм
Шаг 2. Подготовка блока к монтажу труб хладагента.
Используйте скобу или клин, чтобы поддержать устройство, тем самым предосталяя вам доста-
точно места для подключения трубопроводов хладагента, сигнального кабеля и сливного шланга.
Êëèí(ñêîáà)
Содержание
- 3 Меры предосторожности; При установке
- 5 Правила электробезопасности
- 6 Прочтите внимательно перед началом работы; Никогда не делайте этого!
- 9 Назначение; ществляется электронным блоком управления.; Принцип работы кондиционера в режиме охлаждения; температуре может привести к неисправности оборудования.; Функция защиты от обмерзания; нимется до определенного значения.
- 10 Авторестарт
- 11 Комплектность сплит-системы; ны приобретаться отдельно.; вида аксессуаров, представленных в настоящем руководстве.
- 12 Технические характеристики
- 14 Расположение элементов
- 15 Дистанционный инфракрасный пульт; M O D E; Пульт управления Intellect; ния с эргономичным дизайном, который получил название Intellect.
- 16 Кнопки управления; MODE; AUTO; FAN; FP; TIMER ON
- 17 люзи. В этом случае их настройка возможна только вручную!; TURBO
- 18 Данная функция является опцией.; LED; или FOLLOW ME) может не поддерживаться вашим оборудованием.
- 19 Индикация на дисплее; действия пульта управления может уменьшаться!
- 20 Управление режимами работы; Автоматическая работа; Примечание
- 21 Осушение; Таймер; Примечания
- 22 Пример настройки таймера
- 24 Изменение положения жалюзи; Ручной запуск кондиционера
- 25 Замена элементов питания
- 26 Дисплей передней панели; о работе кондиционера прямо через переднюю панель.
- 27 Обслуживание и чистка кондиционера; Очистка фильтра; только холодной водой.; Фильтр
- 28 на место до тех пор, пока он не высохнет.; Установите дополнительные маленькие фильтры на свои места.; Очистка жалюзи; Крючок
- 32 Поиск и устранение неисправностей; Не пытайтесь самостоятельно ремонтировать кондиционер.
- 33 Не пытайтесь устранять эти поломки самостоятельно:
- 34 Коды ошибок; житесь с ближайшим сервисным центром или вашим дилером.
- 36 Наружный блок
- 37 Монтаж внутреннего блока; Порядок монтажа (краткое описание этапов монтажа)
- 38 НЕ устанавливайте блок в следующих местах:
- 39 положить трубопроводы как с правой, так и с левой стороны блока.; Этап 3. Крепление монтажной панели к стене.; вильность монтажа с помощью уровня.; Правильное расположение монтажной пластины; Этап 4. Сверление отверстия в стене для коммуникаций.; Просверлите отверстие
- 40 Монтажная панель; Если соединительная труба со стороны газа имеет; Этап 5. Подготовка к монтажу трубопроводов хладагента.
- 41 Шаг 1. Закрепите внутренний блок на монтажной панели.; Сдвиньте вправо или влево; Шаг 2. Подготовка блока к монтажу труб хладагента.
- 42 Шаг 3. Подсоедините трубопровод хладагента.
- 43 ПЕРЕД ВЫПОЛНЕНИЕМ ЛЮБЫХ ЭЛЕКТРИЧЕСКИХ РАБОТ
- 44 Подключите сигнальный кабель.; чивают большее пространство для подключения проводов.; Защитная крышка; ной на задней стороне передней панели внутреннего блока.
- 45 Подсоедините дренажный шланг.; допус кайте того, чтобы дренажная труба болталась.; Этап 9. Установка внутреннего блока; ство не защелкнется на крюки вдоль нижней части монтажной панели.
- 46 Монтаж наружного блока
- 47 ЗАПРЕЩАЕТСЯ устанавливать агрегат в следующих местах:; Установка ветрозащитного экрана; Неверно
- 48 При установке на крышу
- 49 Электрические соединения; коквалифицированным персоналом.; Подключение кабеля к внутреннему блоку; Если остались неподключенные провода, заизолируйте их.
- 50 Подключение кабеля к наружному блоку; от источника питания подключается к внутреннему блоку!
- 51 Заправка хладагентом; системы приведены в разделе «Удаление воздуха ваку умным насосом».; Удаление воздуха вакуумным насосом; систему необходимо как минимум 2 часа.; Порядок действий
- 54 Дозаправка системы; Все вентили на манометрическом коллекторе; Последовательность операций; лабив крепление шланга к коллектору.
- 55 Процедура проверки; Точки проверки обозначены на рисунке ниже.; более 20 минут, потребуется полная смена масла в компрессоре
- 56 Проверка утечек электроэнергии и хладагента; теме; Проверка электрических соединений перед тестовым запуском; Существует два способа проверки утечек хладагента:
- 57 Тестовый запуск; Тестовый запуск должен выполняться 30 минут.; ЕСЛИ ТЕМПЕРАТУРА В ПОМЕЩЕНИИ НИЖЕ 17 °C
- 58 оборудования и отказ в гарантийном ремонте!; Регламент технического обслуживания
- 59 Электрические схемы; Внутренние блоки; Наружные блоки
- 60 экологического законодательства.
- 61 Класс энергоэффективности оборудования; EER; nergy; oefficient
- 62 Условия гарантии
- 64 Дата производства сплит-системы; зволяют определить дату производства и прочие данные.
- 65 Место производства оборудования
