40

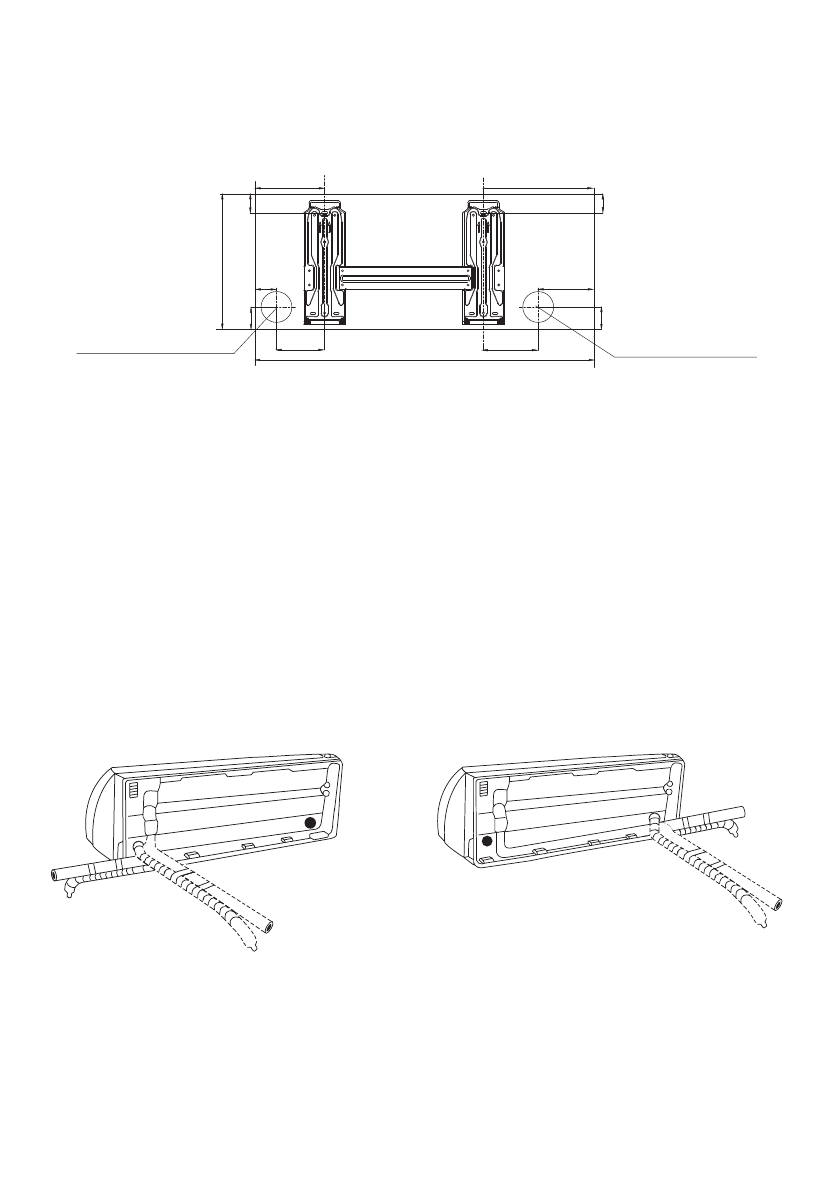

Монтажная панель

LS-HE07KRA2А, LS-HE09KRA2А, LS-HE12KRA2A

39

39

285

47,1

47,1

146,5

45

101,6

715

117,5

115,6

233,1

Отверстие для

трубопроводов

∅

65

Отверстие для

трубопроводов

∅

65

Если соединительная труба со стороны газа имеет

∅

 16 мм или более, отверстие в стене должно

быть

∅

 90 мм.

Этап 5. Подготовка к монтажу трубопроводов хладагента.

Трубопровод  хладагента  находится  внутри  теплоизолирующего  рукава,  прикрепленного  сзади

блока.  Перед  прокладкой  трубопровода  через  отверстие  в  стене  его  необходимо  подготовить.

Подробные инструкции по развальцовке труб, требования к моментам затяжки конусных гаек, при-

емы работы и т.п. изложены в шаге 3 — этап 5 «соединение трубопровода хладагента» данного

руководства.
Трубопровод  хладагента  может  выходить  из  внутреннего  блока  под  четырьмя  различными  на-

правлениями:

•

с левой стороны;

•

слева сзади;

•

с правой стороны;

•

справа сзади.

Будьте крайне осторожны, чтобы не погнуть или не повредить трубопровод при изгибе его от блока.

Любые повреждения трубопровода влияют на рабочие характеристики установки.
