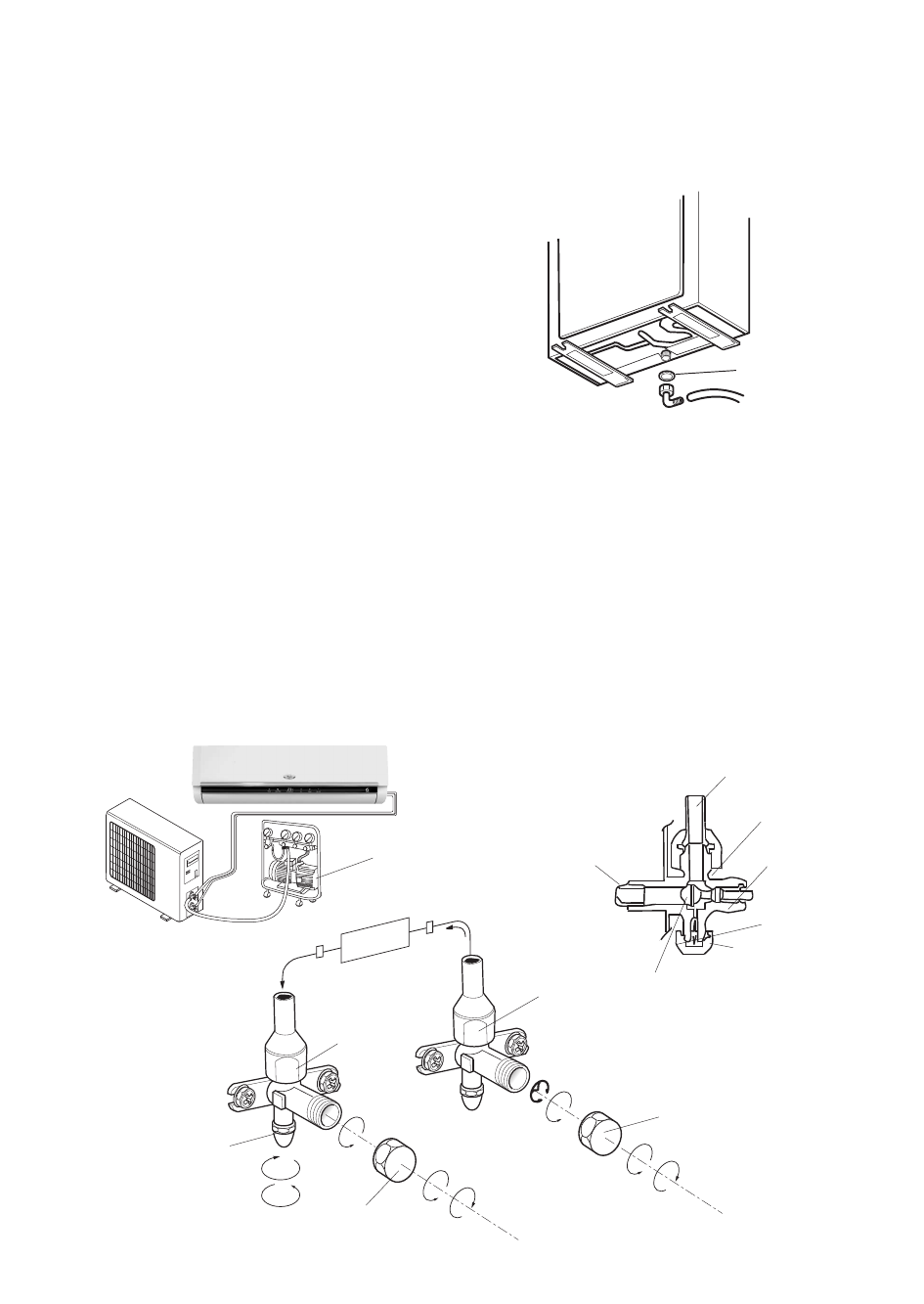

1. Установка сливного канала и дренажной
трубки (только для модели, работающей в
режиме теплового насоса)
Когда наружный блок работает в режиме
обогрева, происходит стекание конденсата из
блока. Чтобы не причинить неудобств
соседям, а также избежать загрязнения
окружающей среды, следует установить
сливной канал и дренажный шланг для
отвода конденсата. Установите сливной
канал и резиновую шайбу на монтажной
панели наружного блока, затем подсоедините
дренажный трубопровод к сливному каналу,
как это показано на рисунке справа.
2. Установка и крепление наружного блока
Прочно закрепите блок болтами и гайками на
плоском прочном основании. При установке на стене или крыше убедитесь, что основание
прочно закреплено и не будет колебаться из-за вибраций или сильного ветра.
3. Подсоединение трубопровода наружного блока
• Снимите колпачки с 2-ходового и 3-ходового вентилей.
• Подсоедините трубы к 2-ходовому и 3-ходовому вентилям, учитывая требуемый
крутящий момент.
4. Подсоединение кабеля для наружного блока (смотрите предыдущую страницу)
Схема соединений
Удостоверьтесь, что цвета проводов наружного блока и номера клемм соответствуют
таковым на внутреннем блоке.
Примечание:
После выполнения соединения кабель оттаивания должен быть тщательно
обернут лентой, и соединитель должен быть помещен внутри блока.
МОНТАЖ НАРУЖНОГО БЛОКА
Шайба
Сливное отверстие
Дренажная трубка
(поставляется
пользователем)
Вакуумный насос
Внутре
нний бл
ок
Направление потока
хладагента
3-ходовой
вентиль
Служебный
порт
(2) Повернуть
(8) Затянуть
(7) Повернуть до
полного открытия
вентиля
ValКолпачок
вентиляve cap
(1) Повернуть
(8) Затянуть
2-ходовой
вентиль
(6) Открыть на 1/4 оборота
(7) Повернуть до полного открытия вентиля
(1) Повернуть
Колпачок вентиля
(8) Затянуть
Подсоединить к
внутреннему блоку
Схема 3-ходового
вентиля
Открытое
положение
Шток
Подсоединить к
наружному блоку
Сердечник
вентиля
Игла
Колпачок
служебного
порта
