126

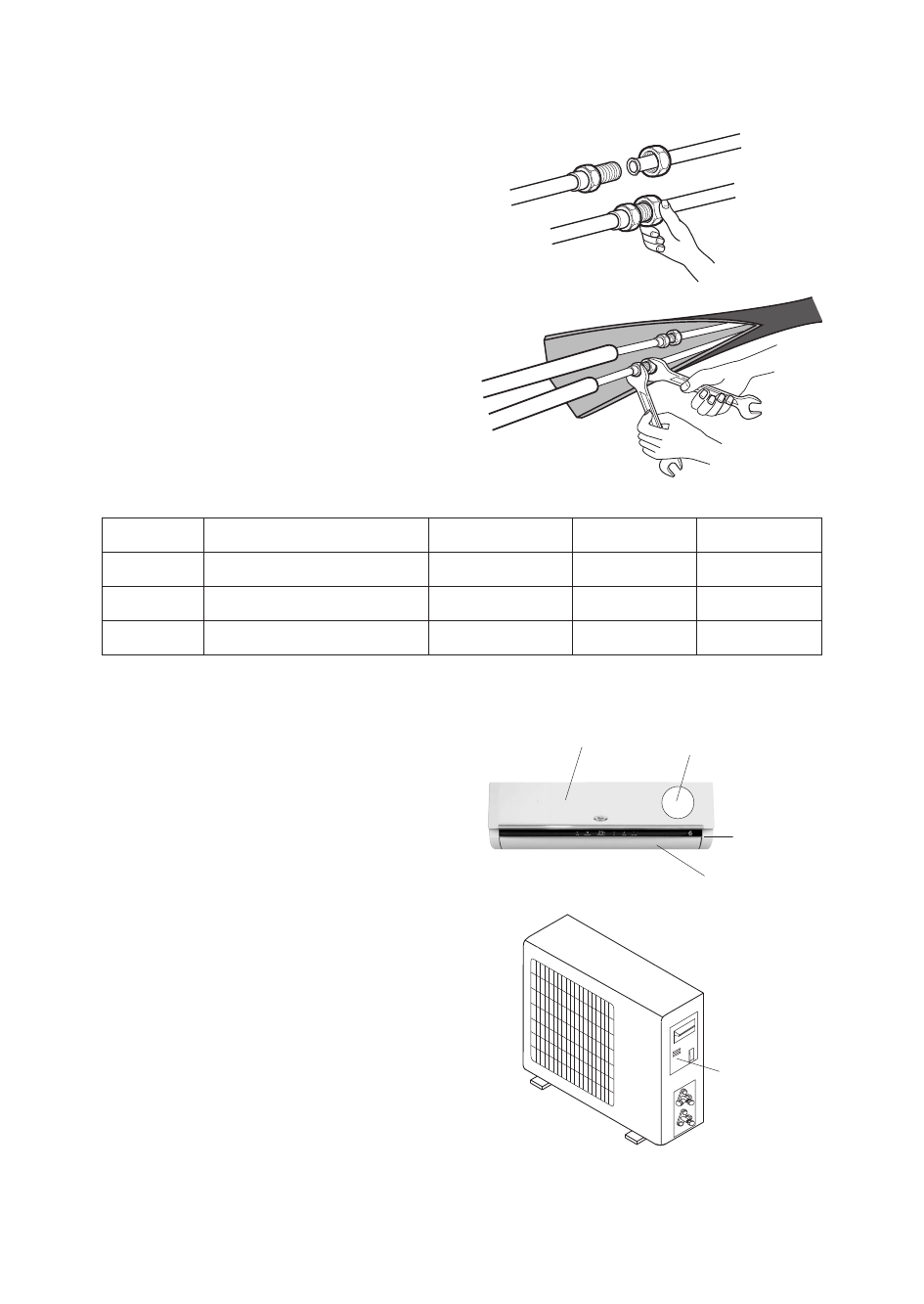

Соединение труб
a. Для соединения труб внутреннего блока
необходимы два гаечных ключа. Обратите
особое внимание на приведенные ниже
допустимые значения крутящего момента
для того, чтобы избежать деформации и
повреждения труб, соединителей и
накидных гаек.
б. Затяните сначала вручную, а затем
воспользуйтесь гаечными ключами.
4. Подсоединение кабеля
•
Внутренний блок
Подсоедините кабель питания к
внутреннему блоку. При этом
подсоединяйте по отдельности провода к
клеммам на панели управления в
соответствии со схемой соединения в
наружном блоке.
ПРИМЕЧАНИЕ:
(в зависимости от модели)
Для выполнения подключения к клеммам
внутреннего блока необходимо снять корпус.
•
Наружный блок
1) Освободив винт, снимите с блока крышку
контактной колодки. Подсоедините по
отдельности провода к клеммам на панели
управления, как указано ниже.
2) Закрепите соединительный кабель на
панели управления с помощью кабельного
зажима.
3) Установите крышку на свое место и
затяните винт.
4) Используйте между источником питания
и блоком выключатель, подходящий для
модели 24 K. Необходимо установить
разъединяющее устройство для
отключения всех линий энергоснабжения.
Внутренний блок
Наружный блок
Передняя панельpanel
Клемма (внутри)
Корпус
Монтажная
панель
Крышка
контактной
колодки
клеммы
(внутри)
Модель
Диаметр труб
Крутящий момент
Размер гайки
Мин. толщина
9K,12K,18K
Жидкая линия (1/4 дюйма)
1,8 кг.м
17 мм
0,6 мм
9K,12K
Газовая линия (3/8 дюйма)
3,5 кг.м
22 мм
0,6 мм
18K
Газовая линия (1/2 дюйма)
5,5 кг.м
24 мм
0,6 мм
