127

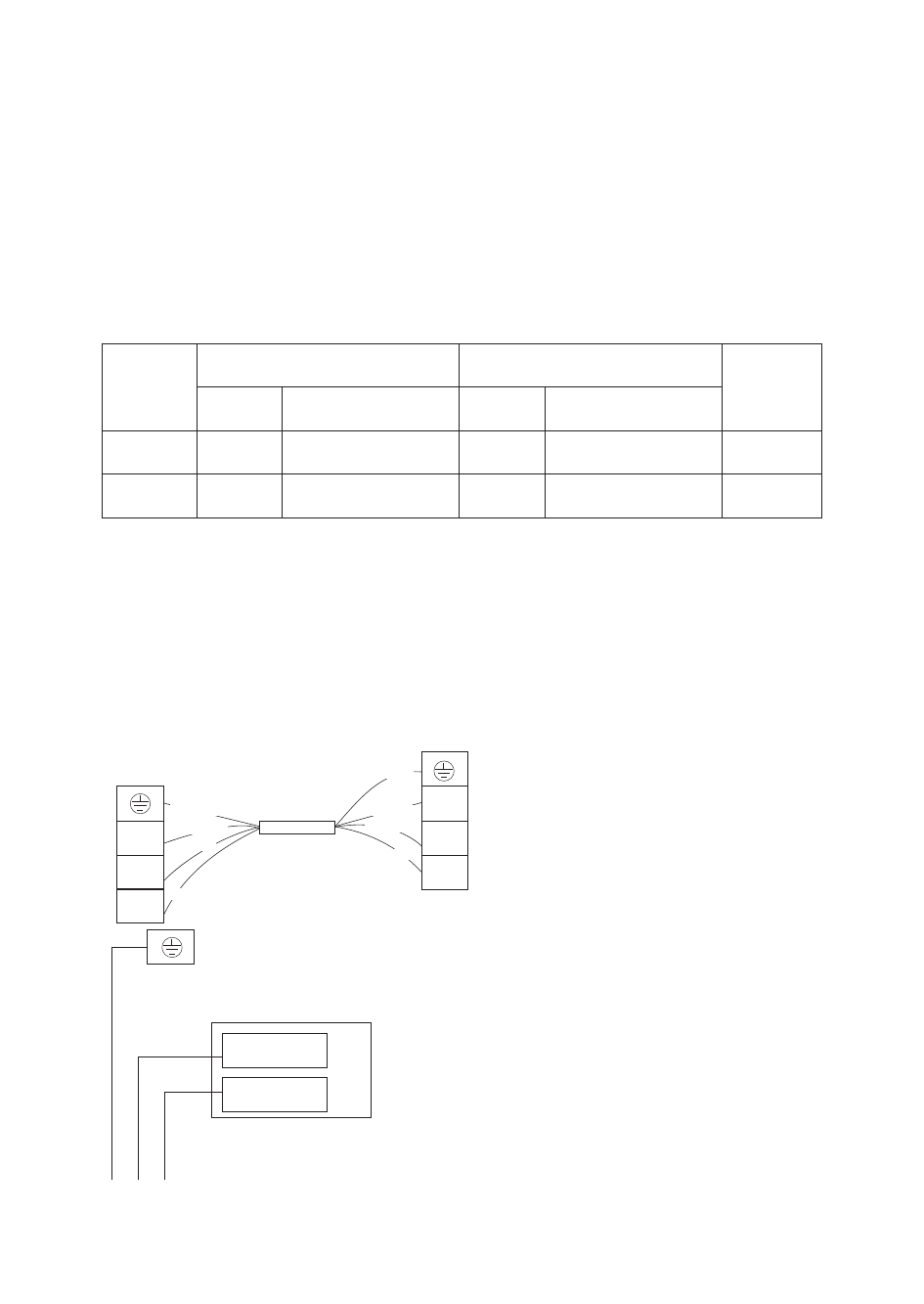

СХЕМА СОЕДИНЕНИЙ
ПРЕДУПРЕЖДЕНИЕ:
1
. Используйте для кондиционера отдельный электрический контур. Подключение
выполняется в соответствии с электрической схемой, находящейся на внутренней
стороне крышки контактной колодки.
2
. Убедитесь, что толщина кабеля соответствует характеристикам источника питания.
3
. Проверьте провода и убедитесь, что они надежно закреплены после соединения
кабеля.
4
. Устанавливайте заземляющий стержень во влажном месте.
Технические характеристики кабеля
Удостоверьтесь, что цвета проводов наружного блока и номера клемм соответствуют таковым на
внутреннем блоке.
• Модель 9K, 12K, 18K
Примечание:
В случае моделей 9k, 12k питание подводится на внутренний блок, с использованием
вилки.
Произвсть
(Btu/ч)
Кабель питания
Кабель питания
Основной
источник
Запас
Тип
Нормальное - сечение
Тип
Нормальное - сечение
9K,12K
H05VV-F
1,0mm² X3
H05RN-F
1,0mm² X4
Вовнутрь
18K
H05VV-F
RVV
2,0mm² X3
H07RN-F
1,5mm² X4
Вовнутрь
AC L-IN
AC N-IN
1(N)
2(L)
1(N)
3(SI)
2(L)
3(SI)
Соединительный кабель
питания
Внутренний
блок
Клемма
Наружный
блок
Клемма
Желто-зеленый
Синий (серый)
Коричневый
Черный
Желто-зеленый
Синий (серый)
Коричневый
Черный
Испаритель
Панель управления
внутреннего блока
Источник питания
YE/GN
BN
BU
