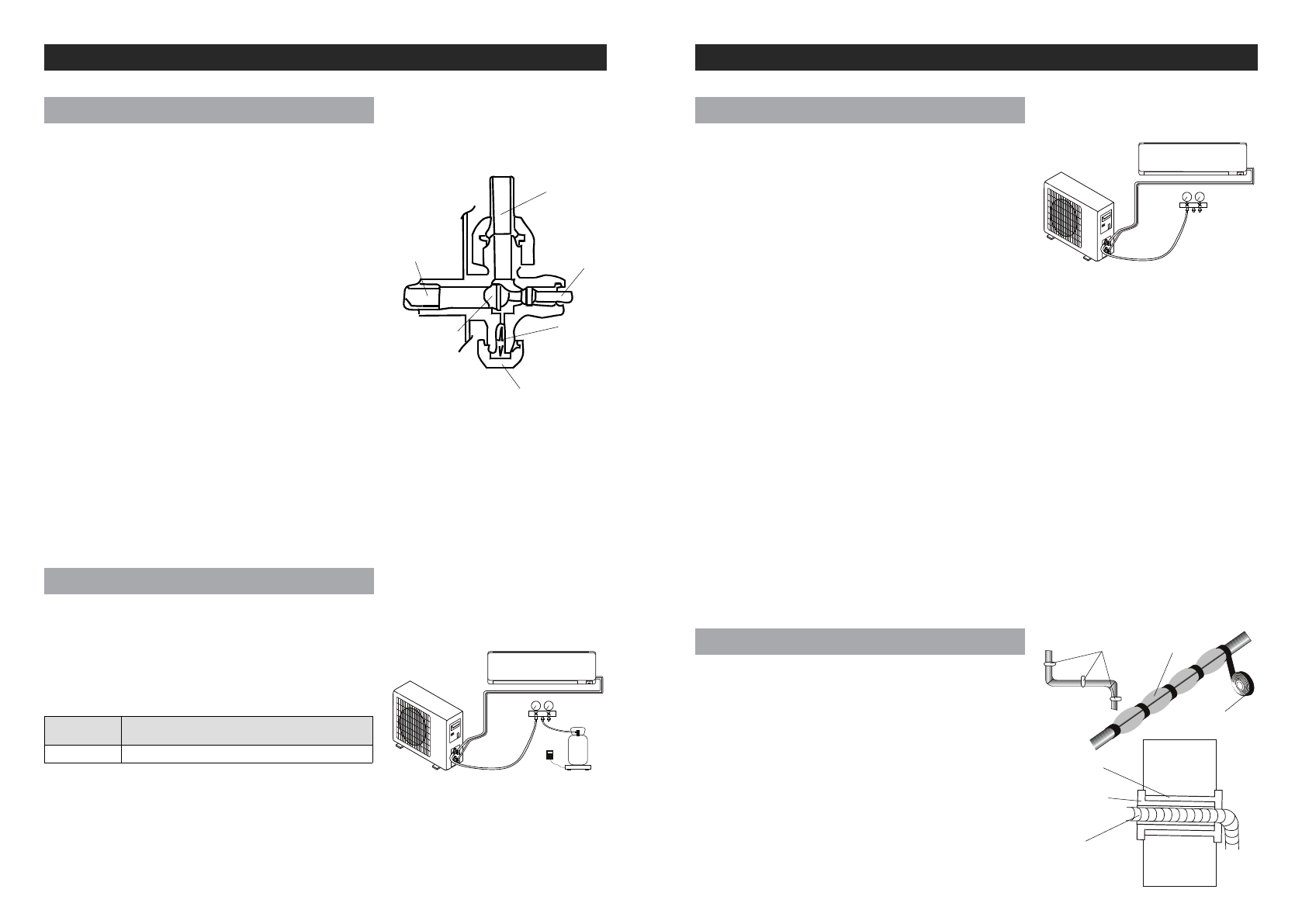

РуКОВОДСТВО пО уСТАНОВКЕ КОНДИЦИОНЕРА

Порядок действий по удалению воздуха и влаги из
холодильного контура.
•  Открутите и снимите защитные крышки с вентилей.
•  Открутите и снимите защитную крышку с сервисного

порта.

•  Подсоедините

шланг

вакуумного

насоса

к

центральному порту манометрической станции.

•  Запустите  вакуумный  насос,  и  продолжайте  процесс

вакуумации в течении 30 минут и более, до достижения
вакуума (остаточного давления) 4,0 мбар (0,004 бар).

•  Не  отключая  и  не  останавливая  вакуумный  насос,

закройте кран низкого давления на манометрической
станции.

•  Остановите вакуумный насос.
•  Через  10  минут  после  остановки  вакуумного  насоса

убедитесь что давление не начало расти.

•  Если  давление  не  растет,  открутите  на  1/4  оборота

кран  двухходового  вентиля  до  достижения  давления
в  системе  10  бар  (при  условии,  что  температура
наружного воздуха выше +15°С), затем закройте кран.

•  Проверьте  все  соединения  на  предмет  утечек

при  помощи  пены  (мыла  и  воды)  или  при  помощи
течеискателя.

•  Если утечек не обнаружено, откройте кран запорного

вентиля  жидкостной  линии,  затем  кран  вентиля
газовой линии.

•  Закрутите  защитные  крышки  вентилей  требуемым

моментом.

Порядок вакуумирования системы

Запорный вентиль с сервисным портом

Соединение
с внутренним
блоком

Соединение
с наружным

блоком

Шпиндель

Шпиндель

Защитный колпачек
сервисного порта

Запорный шток

•  Кондиционер  в  заводской  комплектации  заправлен

фреоном на длину трассы не более 5 метров.

•  Если  длина  трассы  фреонопроводов  превышает  5

метров  необходимо  произвести  дозоправку  системы
фреоном.

•  Расчет

дозаправки

производится

по

длине

жидкостной трубы (трубы меньшего диаметра).

•  Дозоправка  производится  исключительно  по  весу,  с

использованием специальных высокоточных весов.

•  Категорически недопускается дозаправка системы по

давлению, звуку, опыту и т.д.

Примечание:

Максимальная

длинна

трассы

фреонопровода  20  метров,  при  большей  длине  трассы
проконсультируйтесь с дилером TCL.

Дозаправка системы фреоном

Труба

Кол-во фреона, гр/метр

(на каждый метр трассы свыше 5 метров)

1/4 (ф6,35)

20

R410A

•  Перед  запуском  кондиционера  проверьте  что

давление фреона в системе соответсвует расчетному
давлению  кипения  фреона  для  температуры  при
которой происходит измерение (запуск).

•  После  запуска  кондиционера  необходимо  проверить

базовые параметры кондиционера.

Тестирование кондиционера:

•  Происходит ли включение/выключение кондиционера?
•  Работает ли таймер, сохраняются ли настройки?
•  Горят  ли  лампочки  индикаторы  (дисплей  внутреннего

блока)?

•  Сливается  ли  конденсат  при  работе  в  режиме

«ОХЛАЖДЕНИЕ»?

Тестирование наружного блока:

•  Наружный блок работает без посторонних шумов?

Общее тесирование системы:

•  Запустите кондиционер в режиме «ОХЛАЖДЕНИЕ»
•  Замерьте  давление  в  системе  через  3  минуты  после

непрерывной работы компрессора кондиционера.

•  Давление должно быть выше 8,0 бар
•  Замерьте параметры воздуха на входе во внутренний

блок  и  на  выходе  из  внутреннего  блока.  Перепад
температур на входе и выходе должен быть не менее
7°С.

•  Отключите манометрическую станцию.
•  Закрутите  крышку  сервисного  порта  необходимым

моментом.

Примечание:  Система  защиты  кондиционера  не
позволит  запуститься  компрессору  в  течении  3  минут
после  первичной  подачи  электропитания  и  включении
кондиционионера с пульта управления.

Первый запуск и проверка параметров

РуКОВОДСТВО пО уСТАНОВКЕ КОНДИЦИОНЕРА

•  Зафиксируйте  трубы  на  стене  (предварительно

обмотав их защитной тефлоновой лентой) с помощью
зажимов или иных креплений.

•  Загерметизируйте  отверстие  в  стене  через  которое

проходят  трубы  хладагента,  чтобы  исключить
проникновение влаги и воздуха.

•  Установите декоративный фланец (опционально)

Заключительные моменты

Зажимы

(крепления)

Защитная

теплоизоляция

Теплоизолента

Стена

Гильза

Фреонопровод

Декоративный

фланец
