21

22

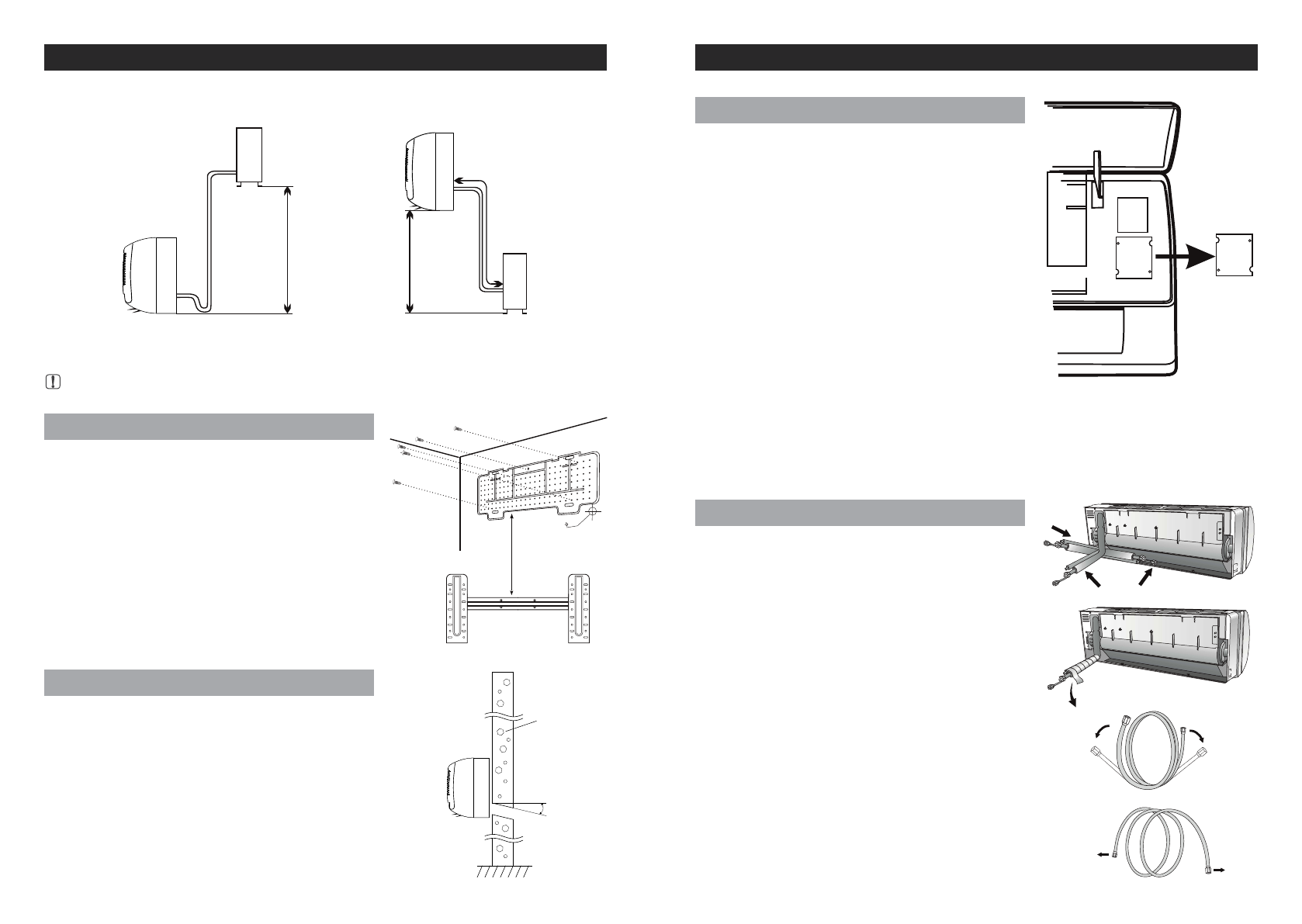

РуКОВОДСТВО пО уСТАНОВКЕ КОНДИЦИОНЕРА

Наружный
блок

Внутренний блок

Максимальная длина
трубопровода 20
метров

Максимальный

перепад

высо

ты 10 ме

тров

Наружный блок

Внутренний блок

Максимальная длина
трубопровода 20
метров

Максимальный

перепад

высо

ты 10 ме

тров

Перед  началом  установки  решите,  где  будут  располагаться  внутренний  и  наружный  блоки,
учитывая  так  же  и  расстояния,  которые  следует  оставить  между  кондиционером  и  стеной,
потолком и любыми другими предметами.

Внутренний  блок  устанавливается  непосредственно  в  выбранном  месте  жилой  комнаты.

Избегайте установки внутреннего блока в коридорах и проходных помещениях

Крепление монтажной пластины

•  С  помощью  строительного  уровня  обеспечьте

точную  горизонтальность  и  вертикальность  осей  при
устанавке монтажной пластины.

•  Просверлите  в  стене  отверстие  диаметром  40мм

(минимум 32мм).

•  Вставьте в отверстие пластиковые анкеры.
•  С  помощью  саморезов  закрепите  монтажную

пластину на стене.

•  Проверьте

надежность

крепления

монтажной

пластины.

Примечание:  Форма  монтажной  пластины  может
отличаться от представленной на рисунке, но на  способ
монтажа это не влияет.

50

Отверстия в стене для комуникаций

•  Выберите  место  для  пробивки  отверстия  в  наружной

стене.

•  Установите  фланец  в  отверстие  для  сокрытия

повреждений от перфоратора.

•  Отверстие  должно  быть  выполнено  под  углом  5~10°

в  сторону  улицы  (это  необходимо  для  возможности
отведения конденсата самотеком).

Примечание: Дренажная трубка должна быть проложена
в стене под углом в сторону улицы

Внутренний
блок

Стена

Угол 5~10°

Пол

Внутри

помещения

Снаружи

помещения

Стандартные  ограничения  (в  случае  превышения  -  проконсультируйтесь  с  официальным
дилером):

РуКОВОДСТВО пО уСТАНОВКЕ КОНДИЦИОНЕРА

•  Поднимите переднюю лицевую панель.
•  Снимите  крышку  отсека  электроподключений,  как

показано  на  рисунке  (отвинтив  винт  или  отщелкнуть
защелки)

•  Схема электроподключений располагается с обратной

стороны крышки отсека электроподключений.

•  Обожмите

конец

кабеля

соотвествующим

наконечником (кольцевым или вилочного типа)

•  Заведите  кабель  в  отсек  электроподключений

внутреннего  блока  и  при  помощи  винта  затяните
наканечник в колодке.

•  Кабель,  соединяющий  внутренний  и  наружный  блоки

должен  быть  необходимого  сечения  предназначен
для наружного использования.

•  Если  при  подключении  внутреннего  блока  к  сети

электропитания  используется  заводской  провод  с
вилкой  на  конце,  розетка  должна  быть  на  видном
месте  и  в  легком  доступе,  чтобы  при  необходимости  кондиционер  можно  было  быстро
отключить от сети.

•  Следует обеспечить надежное заземление.

Примечание:  Заводской  кабель  подсоединен  к  главной  печатной  плате  внутреннего  блока
производителем.

Электрические соединения

•  Трубы  для  подключения  фреонопроводов  на

внтреннем  блоке  могут  быть  направлены  в  разных
направлениях  (см.  рисунок  справа).  Если  трубы
направлены  в  сторону  1,  удалите  пластиковую
заглушку на корпусе внутреннего блока.

•  Дренажный  шланг  должен  располагается  под

медными трубками.

•  Не  снимайте  с  трубок  пластиковые  колпачки  вплоть

до момента монтажа труб.

•  При сгибании труб следите чтобы они не заламывались.
•  Не  следует  сгибать  трубку  в  одном  месте  более  трех

раз, она утратит прочность.

•  Разворачивайте  бухтованную  трубу  осторожно  и

равномерно как показано на рисунке справа.

•  Наденьке гайку на трубу и развальцуйте трубу.
•  Используйте

для

развальцовки

труб

строго

эксцентриковую развальцовку.

Примечание:  Недопускается  чтобы  гайки  соединения
медных трубопроводов, соединения дренажного шланга
и электрические соединения находились в полостях стен
или в местах с сильно ограниченным доступом.

Прокладка трасс фреонопровода

3

2

1

Правильно

Неправильно
