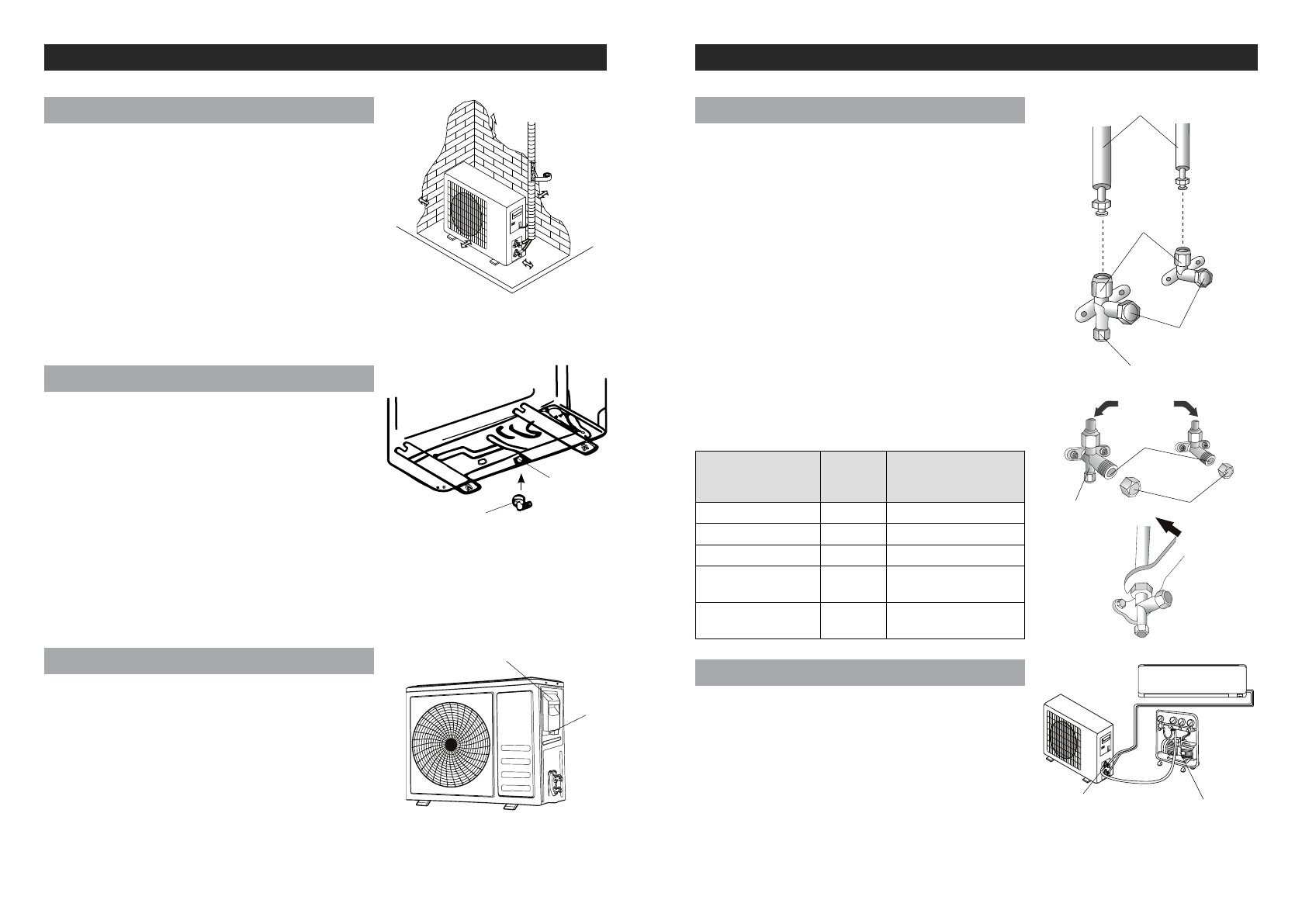

РуКОВОДСТВО пО уСТАНОВКЕ КОНДИЦИОНЕРА

Во  время  работы  кондиционера  в  режиме  «ОБОГРЕВ»
на  наружном  блоке  образуется  конденсат.  Для  отвода
конденсата  на  дне  наружного  блока  предусмотерно
отверстие.
•  Дренажное отверстие находится в поддоне наружного

блока.

•  Установите отводную трубку для дренажа в отверстие

в поддоне.

•  Закрепите дренажный шланг на отводную трубку. И отведите трубку в сторону.
•  Убедитесь, что конденсат течет через дренажную трубку и одновременно не капает (сливается)

на конструкции здания или на  дорогу, где могут находиться люди.

Устройство дренажа наружного блока

Дренажное
отверстие

Отводная трубка для
дренажа

•  Снимите

крышку

отсека

электроподключений

наружного блока.

•  Схема  электроподключений  находится  с  обратной

стороны крышки отсека электроподключений.

•  Обожмите

концы

кабеля

соотвествующим

наконечником (кольцевым или вилочного типа)

•  Заведите  кабель  в  отсек  электроподключений

наружного  блока  и  при  помощи  винта  затяните
наканечник в колодке.

•  Кабель,  соединяющий  внутренний  и  наружный  блоки

должен быть необходимого сечения предназначен для наружного использования.

•  Наружный блок должен быть надежно заземлен.
•  Закройте крышку.

Электрические соединения

Винт

Крышка
электроподключений

Наружный блок

РуКОВОДСТВО пО уСТАНОВКЕ КОНДИЦИОНЕРА

•  Очистите концы медных труб от загрязнений и пыли
•  Открутите  гайки  с  запорных  вентилей  газовой  и

жидкостной      линий  подключения  фреонопровода
(медных труб) к наружному блоку.

•  Наденьте

гайки

на

трубы

фреонопровода

соответствующего диаметра.

•  Развальцуйте концы медных труб.
•  Соедините  руками  медные  трубы  с  посадочными

местами на вентилях.

•  Придерживая  рукой  трубу,  начинайте  закручивать

гайки.

•  Гайки должны свободно закручиваться от руки.
•  Затяните  соединения  используя  два  гаечных  ключа

соответствующих размеров.

•  Финальную  затяжку  соединения  произвести  с

использованием

динамометрического

ключа

следующим моментом:

Примечание: Всегда используйте два гаечных ключа для
затяжки соединений.

Подключение фреонопровода к нар. блоку

Трубы фреонопровода

Труба (соединение)

Момент

затяжки

(Н·м)

Примерное усилие

(при использовании

гаечного ключа 20см)

1/4 (ф6,35)

15-20

~ усилие запястья

3/8 (ф9,52)

31-35

~ усилие руки

1/2 (ф12,7)

35-45

~ усилие руки

Гайка сервисного

порта

7-9

~ усилие пальцев

Защитная крышка

вентиля

25-30

~ усилие руки

Гайка вентиля

Защитные

крышки вентиля

Крышка
сервисного порта

Защитные

крышки вентиля

К внутреннему

блоку

Кран

Сервисный порт

После  соединения  фреонопровода  к  внутреннему  и
наружному блокам, необходимо удалить воздух и владу
из контура при помощи вакуумного насоса.
•  Наличие  воздуха  и  влаги  в  контуре  охлаждения

приводит к окислению масла и поломке компрессора.

•  Количество

времени

которое

требуется

для

вакуумирования  системы  сильно  зависит  от  ее
объема, температуры и влажности воздуха.

•  Минимальное  время  вакуумирования  составляет  30  минут  при  температуре  наружного

воздуха выше +15°С.

Примечание: Проведение процедуры вакуумирования при температуре наружного воздуха  ниже
0°С не допускается, если монтаж проводился в два этапа.

Вакуумирование системы

Вакуумный
насос

Сервисный порт

Примечание:  Во  время  работы  наружного  блока  в  режиме  «ОБОГРЕВ»,  теплообменник
наружного  блока  может  покрываться  инием  и  обмерзать.  Кондиционер  периодически  будет
запускать  режим  разморозки,  что  будет  приводить  к    оттаиванию  теплообменника  наружного
блока и обильному сбросу влаги.

•  Наружный блок должен быть установлен на крепкую и

надежную стену и хорошо закреплен.

•  Если  стена  не  обладает  достаточной  прочностью,

устанавливайет наружный блок на землю на подставке.

•  Перед  подключением  фреонопровода  и  межблочного

кабеля  необходимо  убедиться,  что  вокруг  блока
есть  необходимое  пространство  для  работы  и  для
обслуживания наружного блока.

•  Прикрутите  кронштейн  к  стене  при  помощи  анкеров.

Выбор  анкеров  выполняется  в  зависимости  от
материала, толщины стены и веса наружного блока.

•  Используйте все отверстия в кронштейнах для крепления его к стене.
•  При  установке  блока  убедитесь,  что  выбранное  место  и  способ  установки  не  нарушают

местные нормы и правила.

Установка наружного блока

300

500

2000

300

500
