25
Трубка
Труборез
Косой срез
Неровный срез Срез с рваным
краем
Трубка
Матрица
из твердого
материала
Труборасширитель
Конец трубки
должен быть
наклонен вниз
Трубка
Шарошка

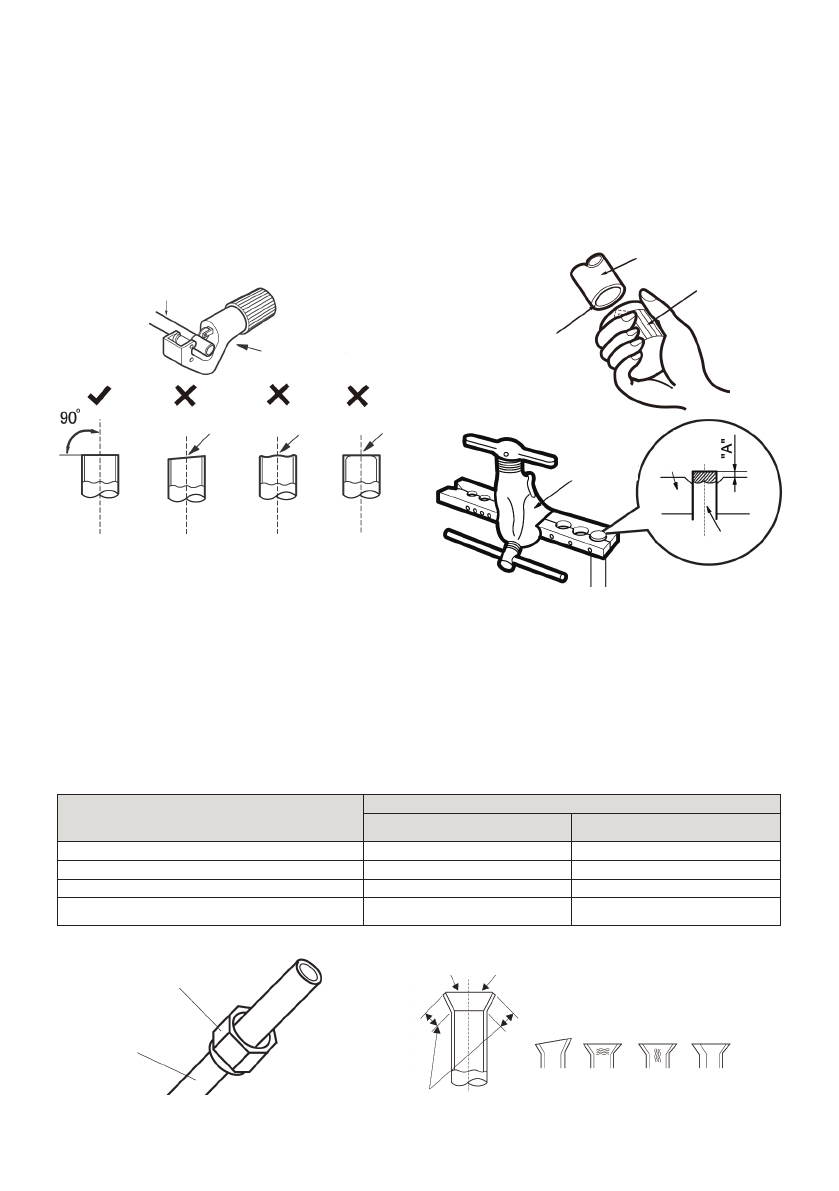

ПОРЯДОК РАЗВАЛЬЦОВКИ ТРУБ
Примечания.
1.
Неправильная развальцовка является основной причиной утечки хладагента.
2. Выполняйте развальцовку трубок в следующем порядке.
A. Отрежьте трубу
• Чтобы отрезать трубку нужной длины, измерьте расстояние между внутренним и наружным блоком.
• Отрежьте трубку с помощью трубореза.
Б. Удалите заусенцы.
• Удалите заусенцы шарошкой, приняв меры, чтобы срезанные заусенцы не попали внутрь трубки.
В. Наденьте подходящую теплоизоляционную трубку.
Г. Наденьте накидную гайку.
• Снимите накидную гайку с соединительного штуцера внутреннего блока и вентиля наружного блока;
наденьте накидную гайку на трубку.
Д. Развальцуйте конец трубки.
• Для развальцовки используйте специальное приспособление – труборасширитель.
Е. Проверка.
• Проверьте правильность развальцовки.
При наличии каких-либо дефектов выполните развальцовку заново в указанной выше последова-
тельности.
Примечания.
1.
Размер «А» зависит от диаметра трубки (см. табл. ниже).
Наружный диаметр (мм)
А (мм)
Макс.
Мин.
Ø
6–6,35 (1/4”)
1,3
0,7
Ø
9,52 мм (3/8”)
1,6
1,0
Ø
12–12,7 (1/2”)
1,8
1,0
Ø
15,8–16 (5/8”)
2,4
2,2
эти размеры одинаковы
Примеры неправильной развальцовки
Косой срез
Трещина
Повреждение
поверхности
Неравномерная
толщина стенки
Трубка с накидной
гайкой
Трубка
Гладкая поверхность
Характеристики
