18

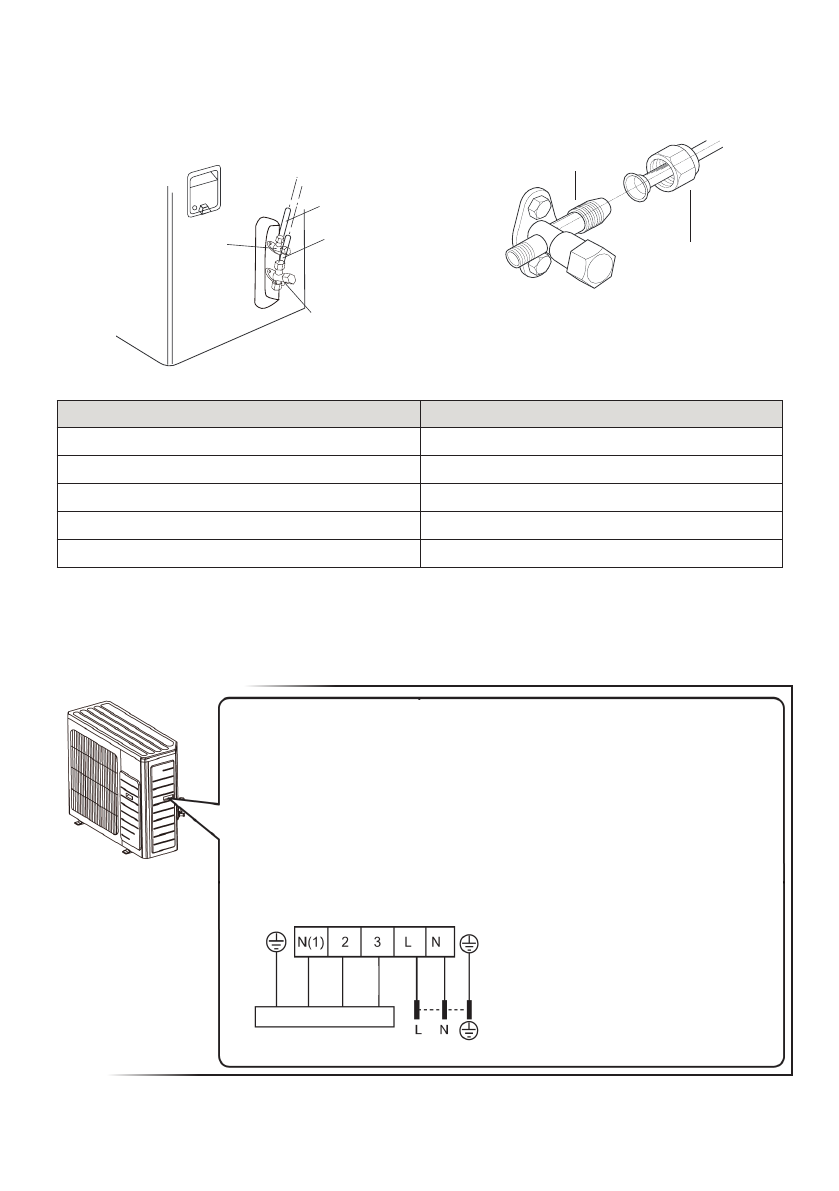

Шаг 4: соединить трубки внутреннего и наружного блоков
1. Снимите винтовой колпачок клапана и совместите соединительный штуцер с раструбом трубки
2. Предварительно затяните накидную гайку только рукой.
N(1) 2
3
L1 L2 L3 N
L1 L2 L3 N
N(1) 2
3
L N
N(1) 2
3 L N
Вентиль
жидкостной
трубы
Жидкостная
труба
Труба газовой
линии
Вентиль трубы
газовой линии
Патрубок
Накидная
гайка
3. Затяните накидную гайку динамометрическим ключом с моментом, указанным в таблице ниже.
Диаметр шестигранной гайки
Момент затяжки(Н•м)
Ø
6
15~20
Ø
9,52
30~40
Ø
12
45~55
Ø
16
60~65
Ø
19
70~75
Шаг 5: подсоединить электропроводку наружного блока
1. Снимите хомут; подсоедините провода кабеля электропитания и сигнальную проводку (только для моде-
лей с режимами охлаждения и нагрева) к клеммам электрощитка, соблюдая цветность проводов; затяните
винты и зафиксируйте кабель хомутом.
2. Закрепите силовой кабель и сигнальный провод (только для моделей с режимами охлаждения и нагрева)
с помощью хомутов.
Для некоторых моделей:
Для некоторых моделей:
Желтый /
зеленый
Желтый /
зеленый
Желтый /
зеленый
Желтый /
зеленый
Корич-
невый
(черный)
Желтый
/ зеленый
Синий
Синий
Синий
Синий
Синий
Черный
Черный
Черный
Чер-
ный
Фиоле-
товый
Корич-
невый
Корич-
невый
Корич-
невый
Корич-
невый
Соединение наружного блока
ЭЛЕКТРОПИТАНИЕ
ЭЛЕКТРОПИТАНИЕ
Соединение наружного блока
Соединение наружного блока
Характеристики
