12
МОНТАЖ ВНУТРЕННЕГО БЛОКА
Шаг 1: выбор места установки
Перед монтажом необходимо согласовать с заказчиком место предполагаемого размещения блока.

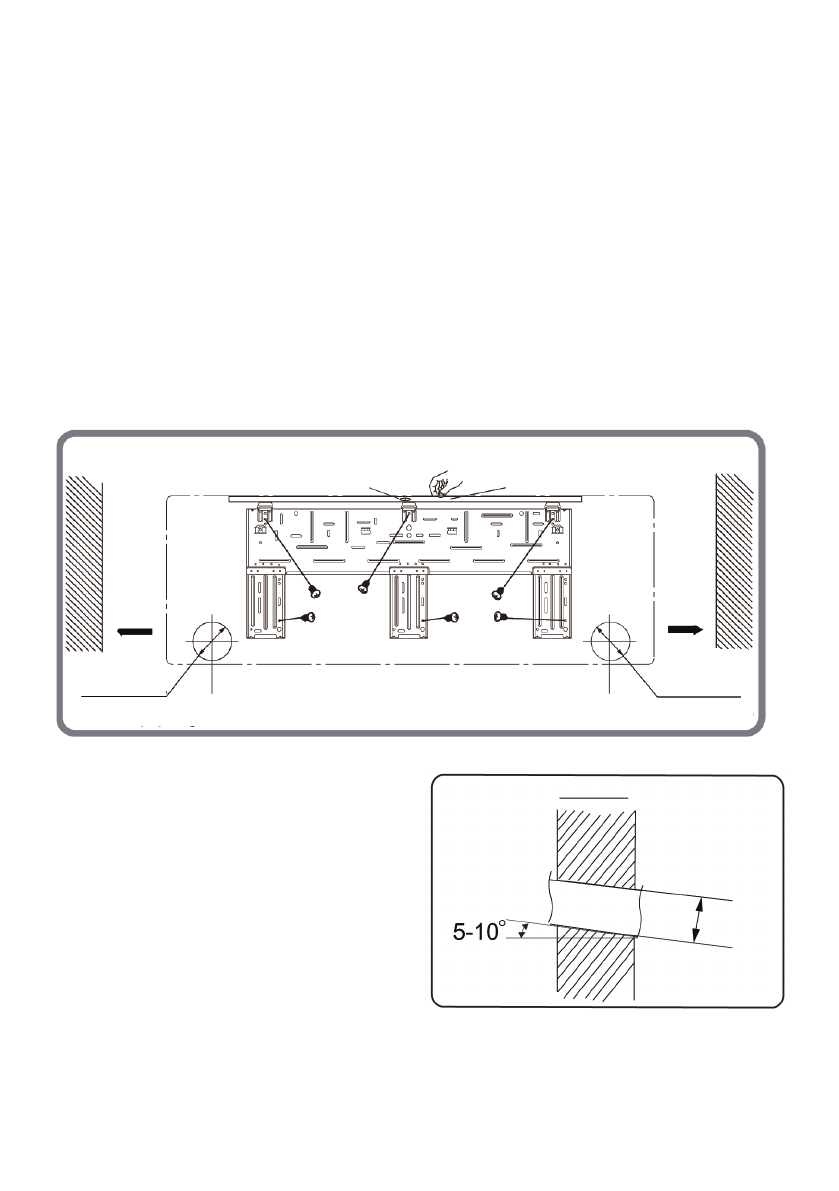

Шаг 2: установка пластины для настенного монтажа
1. Прикрепите пластину для настенного монтажа к стене: выровняйте ее по горизонтали уровнем и затем
отметьте на стене места для отверстий под крепежные винты.
2. Ударной дрелью просверлите в стене отверстия под крепежные винты (диаметр сверла должен соответ-
ствовать диаметру пластикового дюбеля), затем вставьте в отверстия дюбели.
3. Закрепите пластину на стене винтами-саморезами (ST4.2X25TA) и проверьте надежность крепления, дер-
гая ее на себя. Если дюбель слабо держится в отверстии, просверлите под него другое рядом.
Шаг 3: проделка отверстия для труб
1. Положение отверстия выбирается в соответствии с местом выхода труб из блока. Отверстие для вывода
труб должно располагаться немного ниже пластины для настенного монтажа (см. ниже).
2. Откройте отверстие для труб диаметром 70 мм для выбранного положения выпускной трубы. Чтобы обе-
спечить плавный слив воды, сделайте отверстие для труб в стене с небольшим наклоном вниз к наружной
стороне с углом 5-10°.
Стена
Стена
Рас-
стояние
от стены
не менее
150 мм
Рас-
стояние
от стены
не менее
150 мм
Отв. слева
Ø
70 мм
(заднее отверстие для труб)
Отв. справа
Ø
70 мм
(заднее отверстие для труб)
Отметка в середине
Уровень
Помещение Улица
Ø
55/ 70
Примечания.
1. При проделке отверстия со-
блюдайте требования техники
безопасности и примите меры по
предотвращению избыточного
пылеобразования.
2. Пластиковые дюбели не входят
в комплект поставки: их можно
приобрести в магазине.
