Кондиционеры настенного типа. SEMPAI

56

Сплит-системы

Содержание:

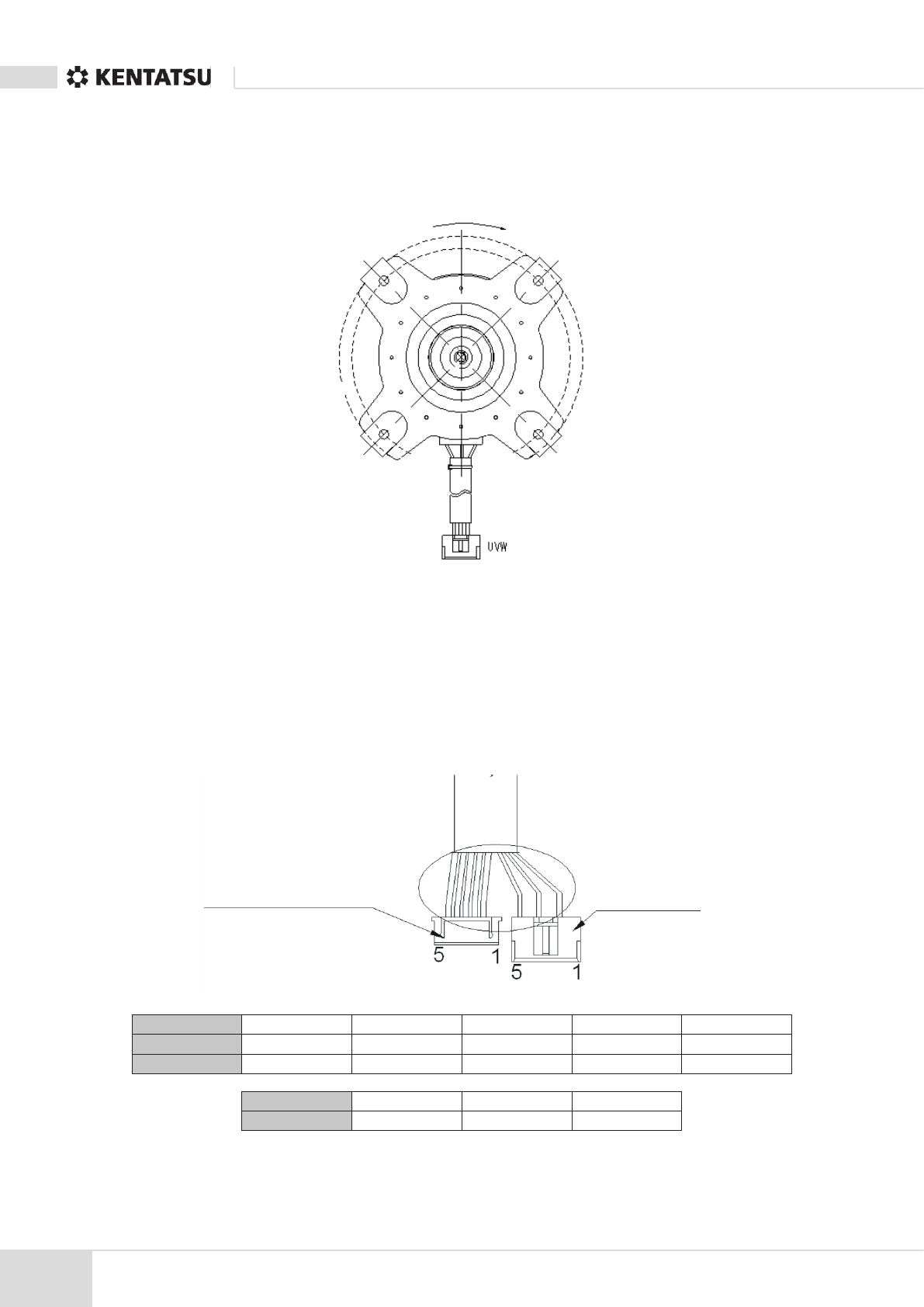

1.  Электродвигатель постоянного тока наружного блока (микросхема управления расположена на главной

плате управления)
Отсоедините разъем UV W. Измерьте сопротивление меж ду клеммами U и V, U и W, V и W. Если сопротив-
ления отличаются, то, возможно, неисправен электродвигатель, который подлежит замене, в противном
случае неисправна плата управления, так же подлежащая замене.

2.  Двигатель вентилятора наружного блока пост. тока (двигатель пост. тока, микросхема управления кото-

рым находится на печатной плате).
1)  Отсоедините разъем UV W. Измерьте сопротивления меж ду клеммами U-V, U-W, V-W. Если эти со-

противления не одинаковы, то электродвигатель вентилятора неисправен и его следует заменить.
В противном случае перейдите к шагу 2.

2)  Включите электропитание. Когда блок находится в режиме ожидания, измерьте напряжение меж ду

контактами 4 и 5 разъема сигнала обратной связи. Если значение не равно 5 В, замените печатную
плату. В противном случае перейдите к шагу 3.

3)  Поверните вентилятор рукой. Измерьте напряжение меж ду контактами 1 и 5, 2 и 5, 3 и 5 разъема сиг-

нала обратной связи. Если какое-либо из этих напряжений не является колебаниями положительного
напряжения, двигатель вентилятора неисправен и требует замены.

№

1

2

3

4

5

Цвет

Оранжевый

Серый

Белый

Розовый

Черный

Сигнал

Hu

Hv

Hw

Vcc

GND [ЗЕМЛЯ]

Цвет

Красный

Синий

Желтый

Сигнал

W

V

U

Сигнал обратной связи 1~5

UV W
