IM2020
16

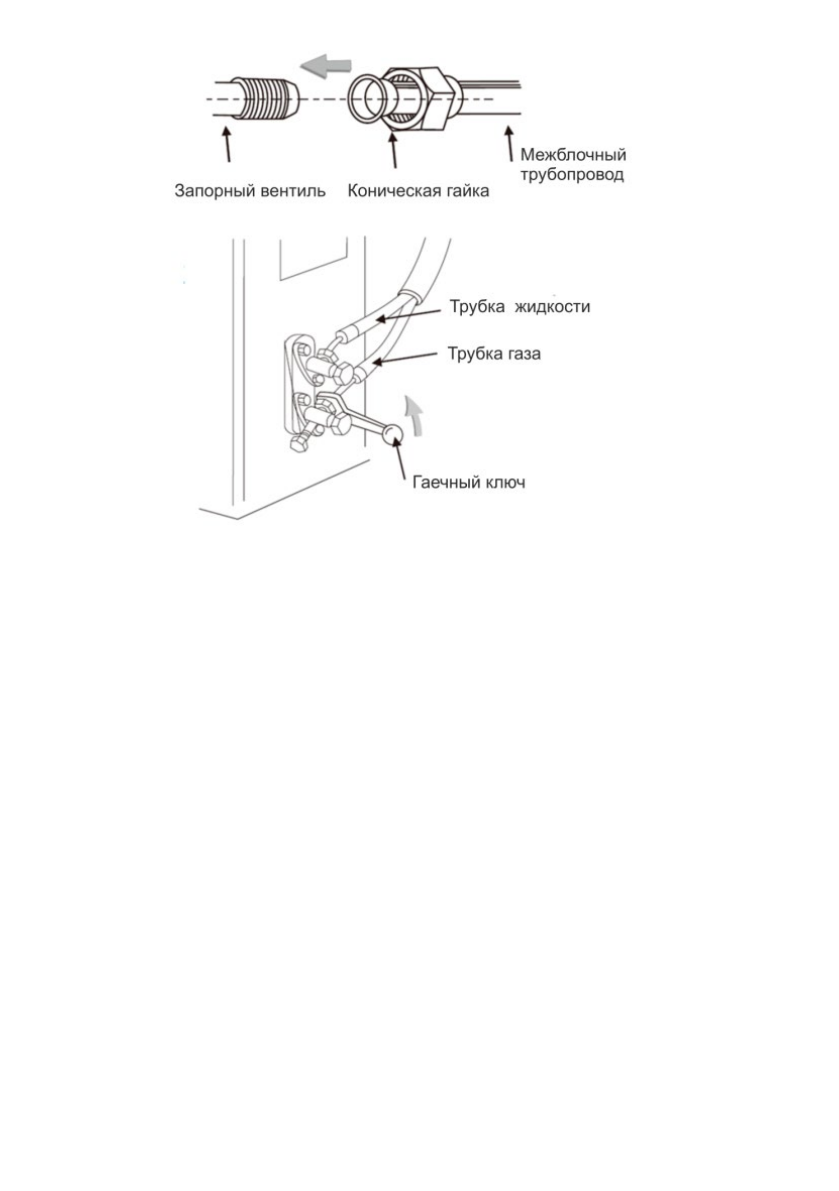

Рисунок 13
Соединение проводов
1. Ослабьте винты и удалите крышку электрического отсека с прибора.
2. Подключите кабели к соответствующим клеммам клеммной колодки наружного блока
(см. принципиальную электрическую схему), и, если есть сигналы, подключенные к
штекеру, проведите стыковое соединение.
3. Заземляющий провод: выньте заземляющий винт из электрического кронштейна,
насадите конец заземляющего провода на заземляющий винт и вверните его в отверстие
для заземления.
4. Надежно закрепите кабель с помощью крепежа.
5. Поставьте крышку электрического отсека на место и закрепите ее винтами
Содержание
- 2 Он прослужит Вам долго.; ВАЖНАЯ ИНФОРМАЦИЯ; обозначениях данной инструкции могут быть допущены опечатки.
- 5 панели управления внутреннего блока.
- 10 привести как к тяжелым увечьям или смерти, так и к ущербу имущества.; Требования к заземлению:; Прибор с классом электрозащиты I, должен быть правильно заземлен.; Расстояние до ближайших поверхностей
- 11 примерно 5°; Рисунок 4; Обычно, отверстие в стене должно быть диаметром 60; Маршрут трубопровода
- 12 необходимую длину кабеля и проведете его через отверстие в стене.; Рисунок 5
- 13 дренажного шланга не должен быть опущен в воду; Оплетка трубопровода; Запустите трубку под уклоном вниз.; Рисунок 8
- 14 УСТАНОВКА ВНЕШНЕГО БЛОКА
- 15 хладагента, чтобы не ухудшить работу кондиционера.; Длина трубопровода; ≤5 метров
- 16 Соединение проводов
- 17 Вакуумирование холодильного контура; Метод выгрузки хладагента из внешнего блока:
- 19 отличия от изображения в инструкции, но их функции идентичны; АВТО скорость воздуха недоступна в режиме вентиляции.
- 20 FEEL; Повторное нажатие сохраняет заданные параметры; FUNGUS; Нажмите данную кнопку для включения/выключения дисплея.; Работа с пультом дистанционного управления
- 25 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ; указанными способами обратитесь в сервисный центр.; Неисправность
