Рисунок 9

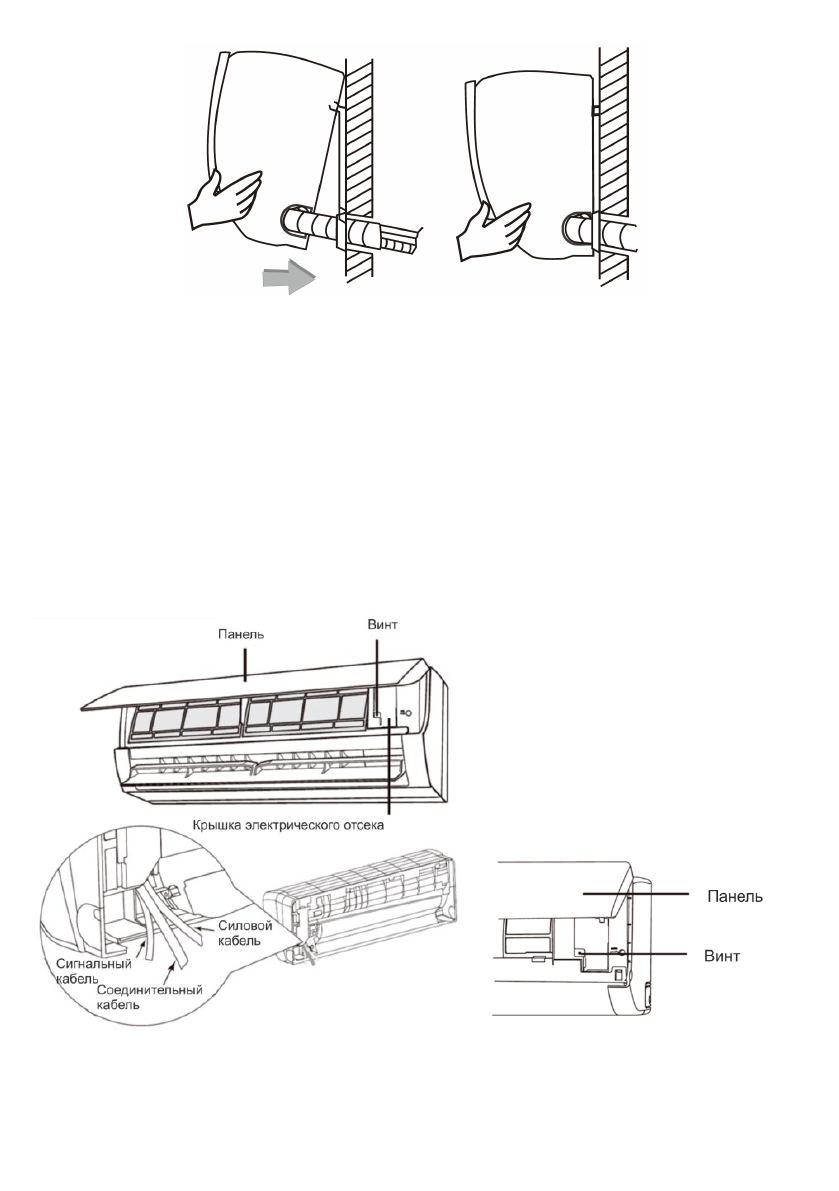

Подключение соединительного кабеля
1. Откройте панель, снимите винт с сервисной крышки, удалите ee.
2. Проведите соединительный шнур через отверстие для кабеля на задней части
внутреннего блока и затем вытащите его с противоположной стороны.
3. Снимите скобу крепления электропроводки; подсоедините соединительный шнур
согласно принципиальной электрической схеме; затяните винт и зафиксируйте
соединительный шнур скобой крепления электропроводки.
4. Установите крышку на место и затяните винт
5. Закройте панель
Рисунок 10 Рисунок 11
УСТАНОВКА ВНЕШНЕГО БЛОКА
Содержание
- 2 Он прослужит Вам долго.; ВАЖНАЯ ИНФОРМАЦИЯ; обозначениях данной инструкции могут быть допущены опечатки.
- 5 панели управления внутреннего блока.
- 10 привести как к тяжелым увечьям или смерти, так и к ущербу имущества.; Требования к заземлению:; Прибор с классом электрозащиты I, должен быть правильно заземлен.; Расстояние до ближайших поверхностей
- 11 примерно 5°; Рисунок 4; Обычно, отверстие в стене должно быть диаметром 60; Маршрут трубопровода
- 12 необходимую длину кабеля и проведете его через отверстие в стене.; Рисунок 5
- 13 дренажного шланга не должен быть опущен в воду; Оплетка трубопровода; Запустите трубку под уклоном вниз.; Рисунок 8
- 14 УСТАНОВКА ВНЕШНЕГО БЛОКА
- 15 хладагента, чтобы не ухудшить работу кондиционера.; Длина трубопровода; ≤5 метров
- 16 Соединение проводов
- 17 Вакуумирование холодильного контура; Метод выгрузки хладагента из внешнего блока:
- 19 отличия от изображения в инструкции, но их функции идентичны; АВТО скорость воздуха недоступна в режиме вентиляции.
- 20 FEEL; Повторное нажатие сохраняет заданные параметры; FUNGUS; Нажмите данную кнопку для включения/выключения дисплея.; Работа с пультом дистанционного управления
- 25 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ; указанными способами обратитесь в сервисный центр.; Неисправность
