IM2020

13

Рисунок 7

Соединение дренажной трубки

1. На выход внутреннего блока (пластиковую трубку с наконечником) натягивается гофра.
2. Соединение фиксируется хомутом.
3.  Дренажный  шланг  должен  прокладываться  с  уклоном  в  сторону  выхода  воды.

Дренажный  шланг  не  должен  иметь  перегибов,  скручиваний,  загибов  и  т.п.  Конец

дренажного шланга не должен быть опущен в воду

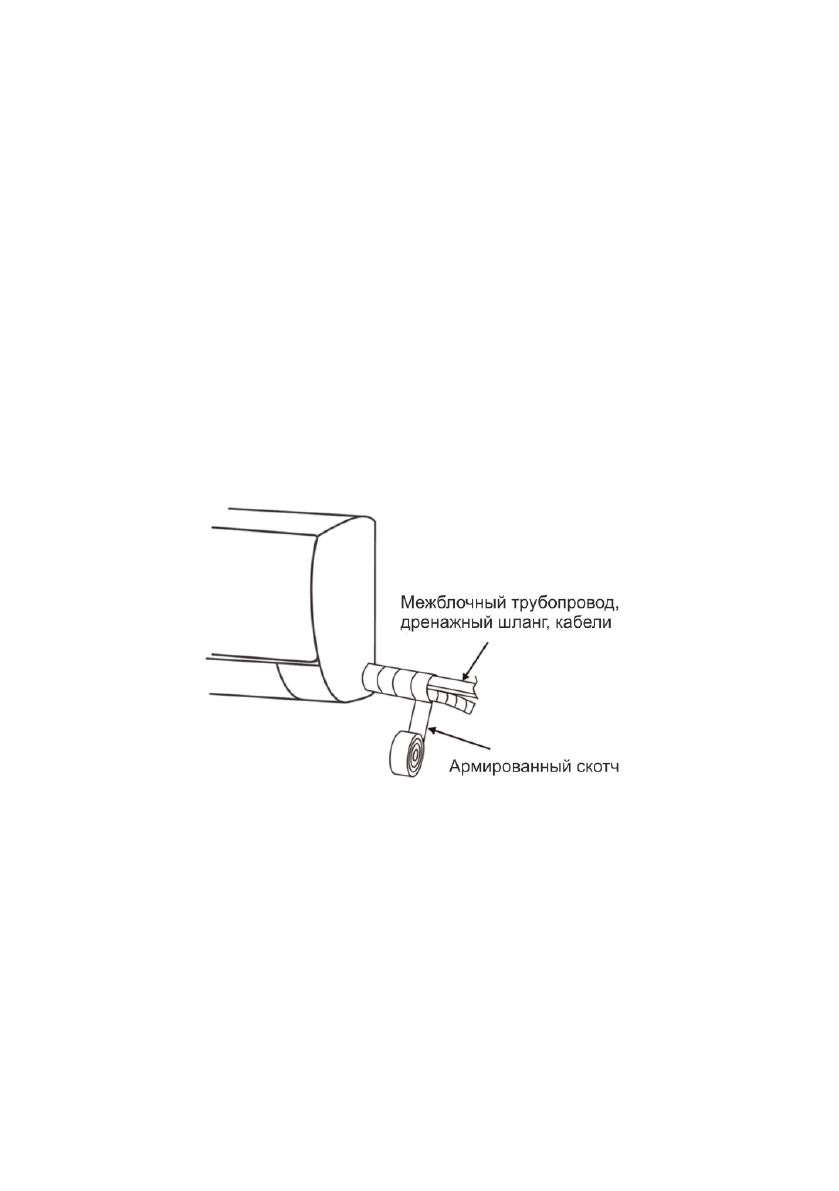

Оплетка трубопровода

1.  Используйте  армированный  скотч  для  обмотки  соединений  внутреннего  блока  и

межблочного  трубопровода,  а  затем  используйте  изоляционный  материал  для

герметизации, во избежание образования конденсата в соединительных частях.
2.  Соедините  выпускной  патрубок  с  дренажными  трубами  и  выровняйте  межблочный

трубопровод, кабели и сливной шланг прямо.
3.  Используйте  стяжки,  чтобы  обернуть  соединительные  трубки,  кабели  и  сливной  шланг.

Запустите трубку под уклоном вниз.

Рисунок 8

Закрепление внутреннего блока

1. Повесьте внутренний блок на монтажную пластину, затем двигайте блок слева направо.

Убедитесь, что крюк занял правильное положение на монтажной пластине.
2.  Надавливайте  на  прибор  в  левой  нижней  части  и  верхней  правой  части  в  направлении

монтажной пластины, до того момента как крюк встроится на место и издаст щелчок.
