12

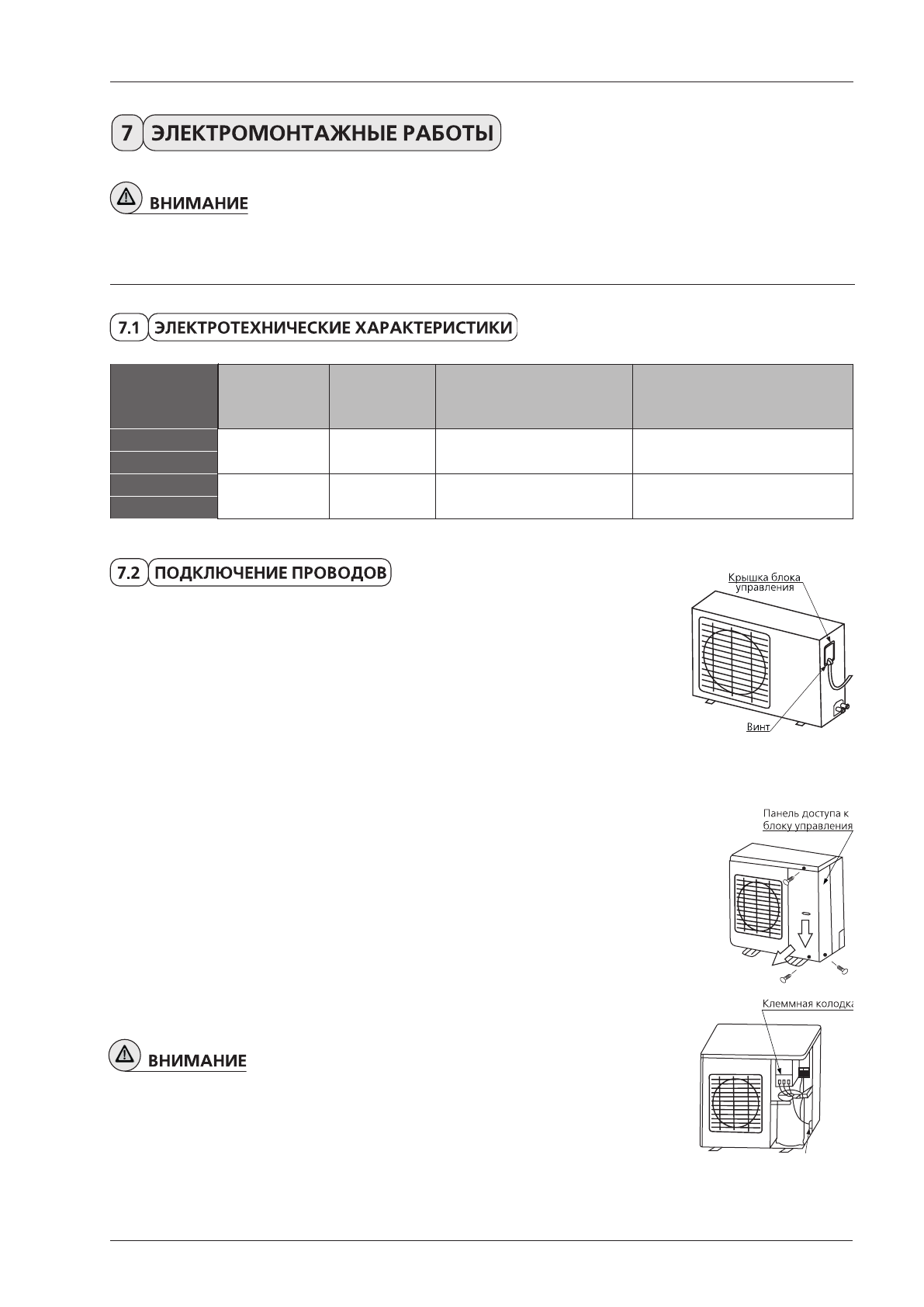

Инструкция по монтажу
!
Перед началом проведения электромонтажных работ ознакомьтесь с мерами предосторожности,
указанными на стр. 2 настоящего руководства.
Модель
GC-FS24ARN1
GU-FS24AN1
GC-FS48ARN1
GU-FS48AN1
Питание
(В/ф/Гц)
Кабель
питания,
кол-во х
сечение (мм)
Сигнальный провод
Сигнальный провод (линия
передачи данных между
наружными блоками)
Сигнальный провод
Сигнальный провод (линия
передачи данных между
наружным блоком и внутренним)
220~240/1/50
3 х 4.0
3 х 4.0
5 х 1.5
380~420/3/50
5 х 4.0
5 х 4.0
7 х 1.5
Наружный блок (внешнее исполнение) может быть двух типов в зависимости от
расположения панели доступа к электронному блоку управления.
●
Тип 1. Панель доступа к блоку управления располагается сбоку.
●
Соединительные кабели подключаются без снятия передней решетки.
●
Отвернув винты, снимите крышку электрического блока управления.
●
Подсоедините провода кабеля к клеммам в соответствии с маркировкой на
клеммных колодках внутреннего и наружного блоков.
●
Закрепите провода кабельным зажимом.
●
Тип 2. Панель доступа к блоку управления располагается спереди.
●
Отвернув винты, снимите панель, сдвинув ее сначала вниз, затем вперед. Действуйте
аккуратно, чтобы не повредить покрытие корпуса кондиционера.
●
Подсоедините провода кабеля к клеммам в соответствии с маркировкой на клеммных
колодках внутреннего и наружного блоков.
●
Электропровода должны располагаться за трубами холодильного контура. В противном
случае возможно появление скрипа.
●
Пропустите провода через отверстие в панели доступа кондиционера.
●
Выньте центральную часть резиновой муфты.
●
Затем подключите питание.
!
Примите меры для предотвращения скопления воды на соединительном кабеле.
!
Изолируйте неиспользуемые провода изоляционной лентой, чтобы исключить их
контакт с компонентами электрической схемы.
!
Убедитесь, что провода и трубы не касаются друг друга и не пересекаются.
!
Неправильное электрическое подключение может привести к неисправности кондиционера.
!
Кондиционер обязательно должен быть заземлен.
