9

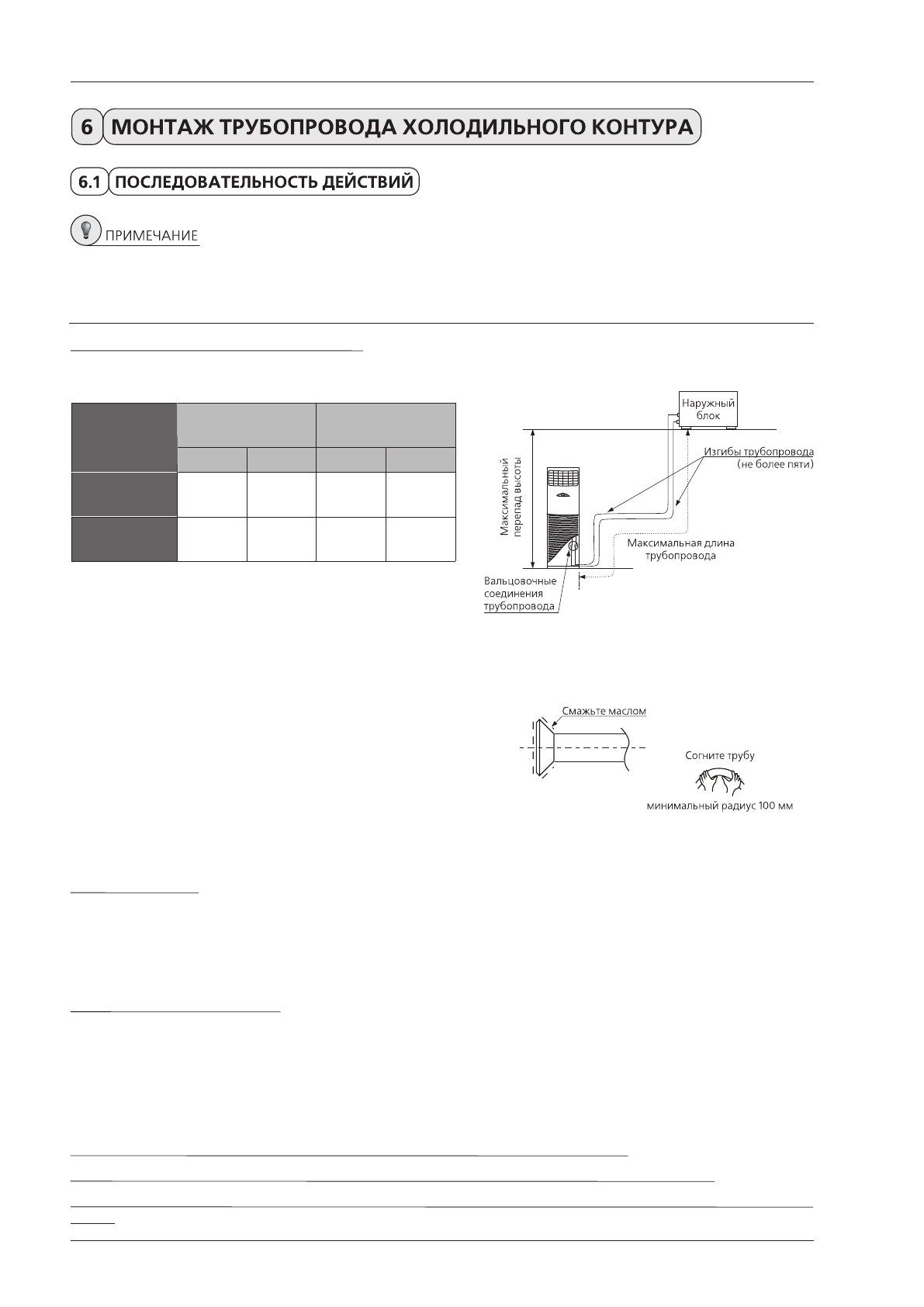

Инструкция по монтажу
1. Подготовьте все необходимое для монтажа
●
Рассчитайте требуемую длину труб и подготовьте их. Учитывайте максимальные значения длины трубопровода и
перепада высот.
●
Согните трубы в нужном направлении. Не повредите их.
Поверхность раструба и накидной гайки смажьте маслом и
поверните гайку на 3–4 оборота руками, перед тем, как
затягивать гайку ключом.
●
Правила сгибания труб:
●
Желательно, чтобы изгиб находился на середине отрезка трубы. Радиус изгиба должен быть не менее 100 мм.
●
Угол изгиба не должен превышать 90°.
●
Не сгибайте трубу более 3 раз.
●
Сгибание труб с тонкими стенками (диаметром 9,52 мм):
●
Вырежьте углубление в изоляции трубы на месте изгиба.
●
Согните трубу и изолируйте лентой место изгиба.
●
Чтобы труба не деформировалась, выбирайте максимально возможный радиус изгиба.
●
Для сгибания труб с малым радиусом используйте трубогиб.
2. Установите трубы
●
Просверлите в стене отверстие.
●
Свяжите трубы и электрические кабели вместе изолентой, не допускайте попадания в пучок труб воздуха, иначе
на их поверхности будет конденсироваться вода.
●
Пропустите связанный пучок труб сквозь отверстие в стене. Будьте аккуратны, не повредите трубы.
3. Подсоедините трубы к блокам
●
Используйте два гаечных ключа одновременно, когда соединяете или разъединяете трубы.
●
Запорный клапан наружного блока должен быть полностью закрыт (заводская установка). Для подключения труб
отверните гайки запорного клапана и подключите трубы по возможности быстрее (в течение 5 мин.). Если гайки
клапана откручены или ослаблены долгое время, то пыль, влага и другие загрязнения могут попасть в трубопровод
хладагента. Перед заправкой хладагента необходимо полностью удалить воздух и влагу из холодильного контура
используя вакуумный насос.
4. Откройте штоки запорных клапанов для пуска хладагента по холодильному контуру.
5. С помощью течеискателя или мыльного раствора проверьте, нет ли утечек хладагента из системы.
6. Места соединений труб с внутренним блоком закройте звуко- и теплоизолирущим материалом, затем обмотайте
лентой
Модель
Диаметр трубы
жидкостной линии
Диаметр трубы
газовой линии
мм
дюйм
мм
дюйм
GC-FS24ARN1
GU-FS24AN1
9.52
3/8
15.88
5/8
GC-FS48ARN1
GU-FS48AN1
12.7
1/2
19.05
3/4
●
Переходник трубопровода хладагента расположен внутри наружного блока.
●
Соединительный трубопровод монтируйте только после установки наружного и внутреннего блоков
кондиционера.
