Кондиционеры General Climate GC/GU-EAF18HRN1 - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.
Если остались вопросы, задайте их в комментариях после инструкции.
"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.
Магистральный
клапан
Мультиметр
-76 cм рт. ст.
ручка Lo
Подающий
шланг
Манометр
ручка Hi
Подающий шланг
Вакуумный
насос
Клапан низкого
давления
Продувка воздухом и испытание на герметичность
Слив конденсата наружного блока
(не для кондиционеров только охлаждающего типа)
Водяной конденсат и вода, образующаяся при размораживании
во время нагревания в наружном блоке, должны
соответствующим образом стекать через сливную трубку.
Способ установки: вставьте сливной патрубок в отверстие
Ø25 основания корпуса, затем подсоедините сливную трубку
со сливным наконечником, чтобы конденсат и вода от
размораживания могли свободно стекать.
основание
корпуса
сливной
патрубок

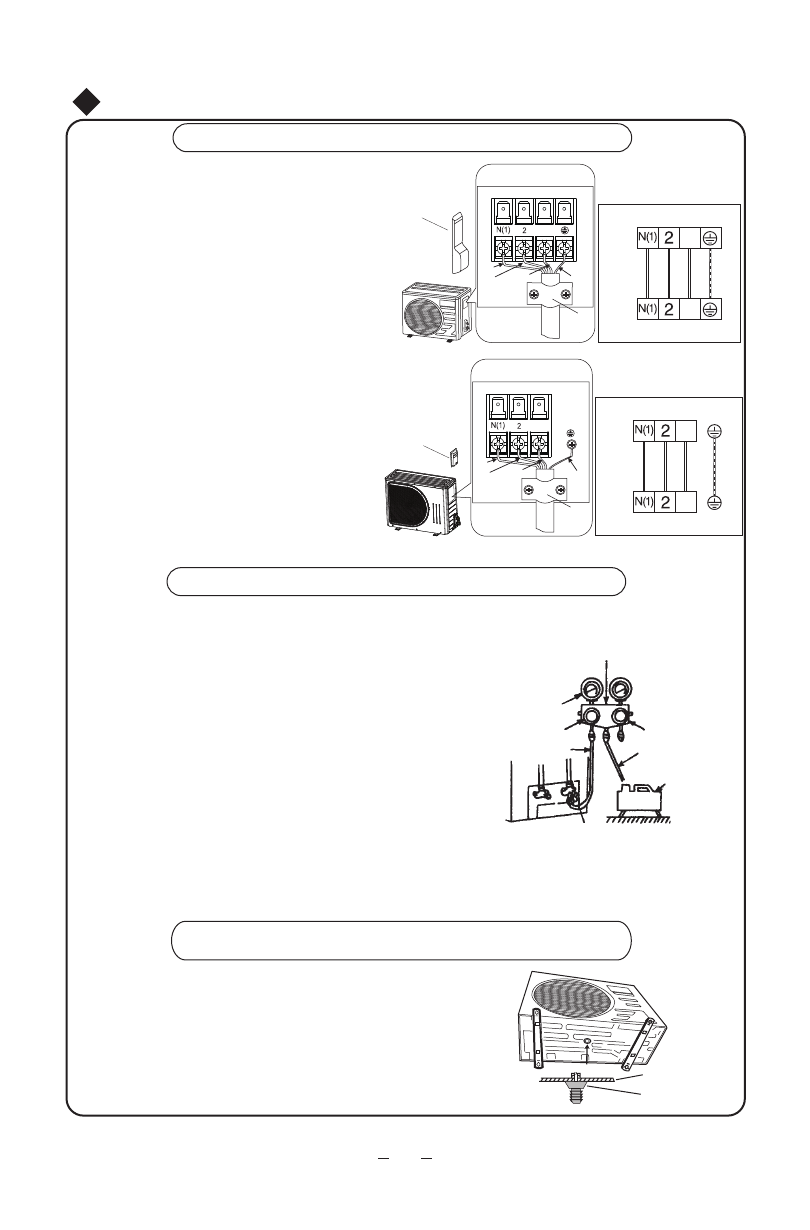

Установка наружного блока
Электропроводка
3.
4.
5.
1.
2.
Снимите ручку на правой боковой стенке наружного
блока.
Снимите крепление провода. Подсоедините и
закрепите соединительный кабель питания (в
кондиционере охлаждающего и обогревающего
типа подсоедините и закрепите соединительный
кабель питания и сигнальный кабель
управления) к клеммной колодке.
Закрепите кабель питания креплением (в
кондиционере охлаждающего и обогревающего
типа используйте крепление кабеля для
фиксации соединительного кабеля питания и
сигнального кабеля управления).
Убедитесь, что провод хорошо закреплен.
Установите на место ручку.
ПРИМЕЧАНИЕ.
• Неправильная электропроводка может
привести к неисправности компонентов.
• После крепления кабеля убедитесь в наличии
свободного пространства между соединением
и местом крепления подводящего провода.
1. Подсоедините нагнетательный шланг магистрального клапана к нагнетательному концу клапана низкого
давления (оба клапана высокого/низкого давления должны быть плотно закрыты).
2. Подсоедините конец подающего шланга к вакуумному насосу.
3. Полностью откройте рукоятку Lo магистрального клапана.
4. Включите вакуумный насос для откачки. Сначала слегка
ослабьте стяжную гайку клапана низкого давления для проверки
поступления воздуха внутрь. (Если шум вакуумного насоса
изменился, показание мультиметра равно 0). Затем затяните
гайку.
5. Продолжите откачку системы в течение не более 15 минут и
проверьте, чтобы показание на мультиметре составляло -1.0 x
105Па (-76 см рт. ст.).
6. Полностью откройте клапаны высокого/низкого давления.
7. Отсоедините подающий шланг от нагнетательного конца клапана
низкого давления.
8. Затяните колпачок клапана низкого давления (как показано на рис.10).
рис.9
yellow-
green
blue
black
brown
Ручка
3
кабель питания
клемма
22
yellow-
green
blue black brown
3
3
Соединение с
внутр. блоком
Соединение с
внутр. блоком
Внутр.
Наруж.
кабель
питания
3
yellow-
green
yellow-
green
blue
black
brown
blue black brown
3
кабель питания
клемма
3
Внутр.
Наруж.
Кабель
питания
Ручка
09.12K наруж. блок:
18 .2 4K наруж. блок:
