20

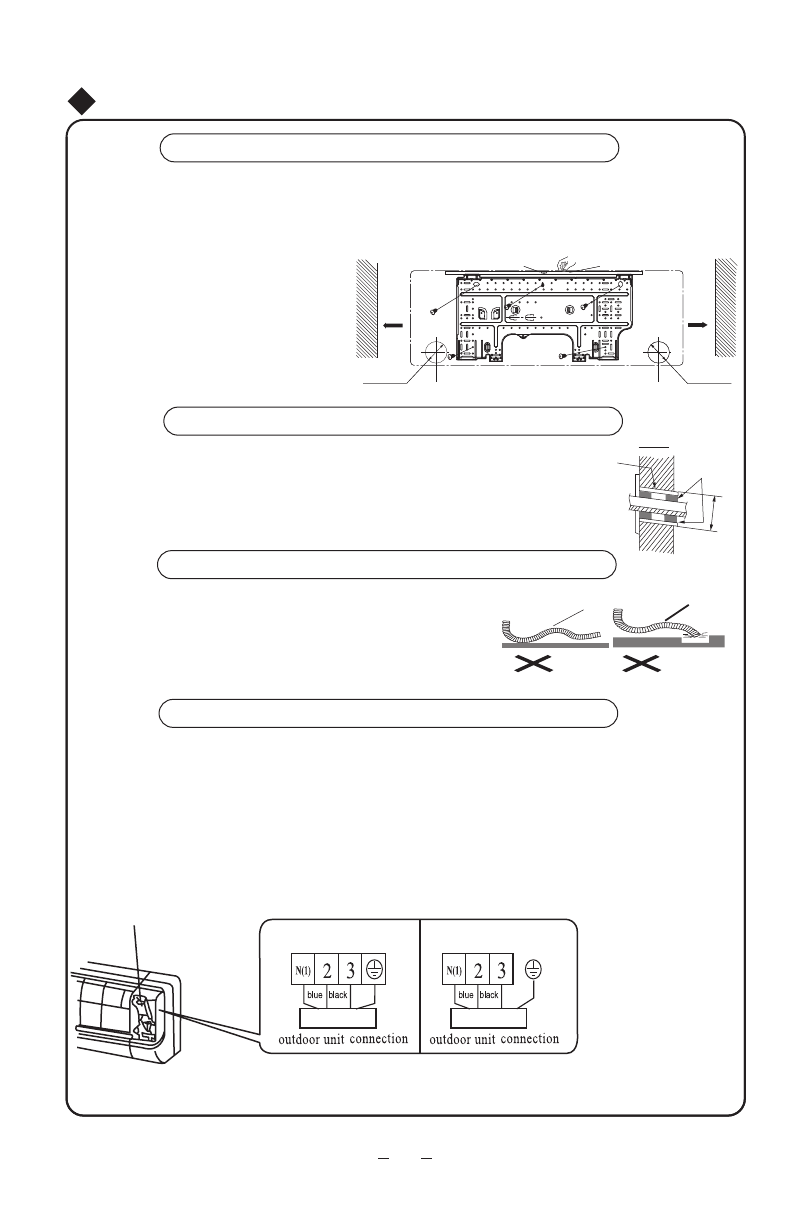

Установка внутреннего блока
m
m
5
5
φ
m
m
5
5
φ
Ø
5
5
Установка задней панели
1.1. Всегда устанавливайте заднюю панель горизонтально. В связи с конструкцией водосборника
внутреннего блока принята двусторонняя конструкция слива, выпуск водосборника при установке должен
быть направлен слегка вниз, и находиться в центре круга, прилежащий угол между испарителем и
уровнем должен составлять 0 или более, что способствует сливу водяного конденсата.
2.Прикрепите заднюю панель к стене
винтами. (с пластмассовыми дюбелями).
3.Убедитесь в достаточной прочности
крепления, чтобы выдерживать вес
взрослого человека (60 кг). Кроме того, вес
должен равномерно распределяться между
винтами.
Выполнение отверстия для трубопровода
1.Просверлите в стене отверстие (Ø 55) для трубопровода с небольшим
наклоном наружу.
2.Вставьте в отверстие втулку трубопровода для предотвращения повреждения
соединительного трубопровода и электропроводки при прохождении через отверстие.
Установка трубки для слива воды
1.Для нормального слива сливную трубку следует установить
с наклоном вниз.
2. Не растягивайте и не сгибайте сливную трубку и не погружайте ее
конец в воду.
3. При прохождении длинной сливной трубки через внутреннюю
стену ее следует обернуть изоляцией.
Растяжение
Изгиб
Утопленный
конец
Помещение
Снаружи
Стенная
трубка
Уплотнение
рис.5
Стена
Стена
Сделайте отметку посередине
Микрометр
Слева
Справа
(Заднее отверстие трубопровода)
(Заднее отверстие трубопровода)
Расстояние
до стены
свыше
150 мм
Расстояние
до стены
свыше
150 мм
Соединение внутренней и наружной электропроводки
1.Откройте наружную панель.
2.Снимите крышку клеммной коробки, Рис. 6.
3. Протяните кабель питания и сигнальный провод управления (только для кондиционера с охлаждением и
обогревом) с задней стороны внутреннего блока, затем протяните его вперед через отверстие для
провода для выполнения подсоединения.
4.Подсоедините соединительный кабель к клеммной колодке, затем закрепите кабель винтом.
5.Установите на место крышку клеммной коробки.
yellow-
green
brown
рис.6
09.12К внутр. блок:
yellow-
green
brown
18.24K внутр. блок:
6. Установите на место наружную панель.
Крышка клеммной
коробки
