21
Затянув винт, слегка потяните за провод и убедитесь в плотности его соединения.
Крышка должна быть плотно закрыта, а соединительный провод натянут. В случае неплотного
контакта пыль и влага могут попасть внутрь, либо под действием внешних сил
соединительная клемма может ослабнуть, что приведет к пожару или поражению
электрическим током.
Установка внутреннего блока
Примечание:
При подсоединении электропровода, если провод недостаточной длины, обратитесь в
авторизованную сервисную службу для приобретения специального электропровода
достаточной длины, так как наращивание провода не допускается.
Электропроводка должна быть правильно подсоединена, неправильное подключение
может привести к ненормальной работе компонентов.
Хорошо затяните винт клеммы, не допуская неплотного соединения.
В случае неправильного соединения возможно поражение электрическим током.
右后
4.
2.
3.
●
●
●
●
●
●
1.
1.
2.

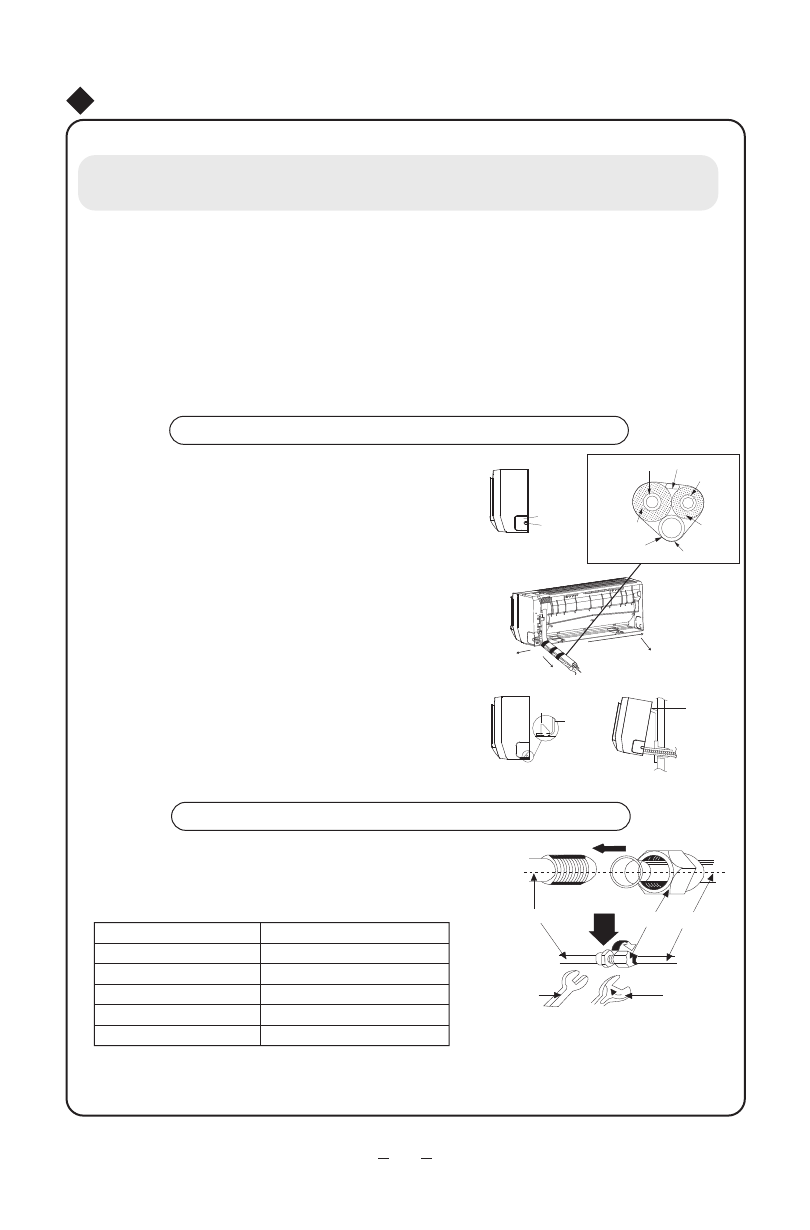

Установка внутреннего блока
Трубопровод может выводиться справа, справа
сзади, слева сзади.
При прокладывании трубопровода и проводки с левой или
с правой стороны внутреннего блока отрежьте заделку
со стороны шасси, если это необходимо (см. рис. 7).
(1) Отрежьте заделку 1 при прокладывании только проводки.
(2) Отрежьте заделки 1 и 2 при прокладывании проводки
и трубопровода.
Выведите трубопровод из корпуса блока, оберните электропровод
трубопровода, трубку слива воды лентой и протяните их
через отверстие для трубопровода (как показано на рис. 8)
Навесьте монтажные проушины внутреннего блока на верхние
выступы задней панели и проверьте прочность крепления
(как показано на рис. 9).
Высота установки должна составлять не менее 2.5 м от пола.
Установка соединительной трубки
Совместите
центр
раструба
трубопровода
с
соответствующим клапаном.
Навинтите накидную гайку рукой, затем затяните гайку
гаечным ключом и динамометрическим ключом, с учетом
следующих параметров:
ПРИМЕЧАНИЕ. Сначала подсоедините соединительную трубку к внутреннему блоку, затем к наружному блоку;
обратите внимание на сгиб трубопровода, не повредите соединительную трубку; стяжную гайку не следует затягивать
слишком сильно, так как это может привести к утечке.
Гаечный ключ
Динамометрический
гаечный ключ
Гайка с конусной
резьбой
трубопровода
Трубопровод
внутр. блока
рис.8
Монтажная
пластина
крюк крепления
монтажная
планка
Справа
справа сзади
рис.7
Слева сзади
Слева
рис.6
заделка 1
заделка 2
в заключении
обматать лентой
изоляция
бокового
газопровода
трубка слива воды
жидкостная
линия,
изоляция
трубопровода
боковой газопровод
наружный соединительный
трубопровод
жидкостный
боковой
трубопровод
(N·m)
Ф
6
Ф
9.52
Ф
12
31～35
15～20
50～55
Ф
16
60～65
Ф
19
70～75
Hex nut diameter
Tightening torque
