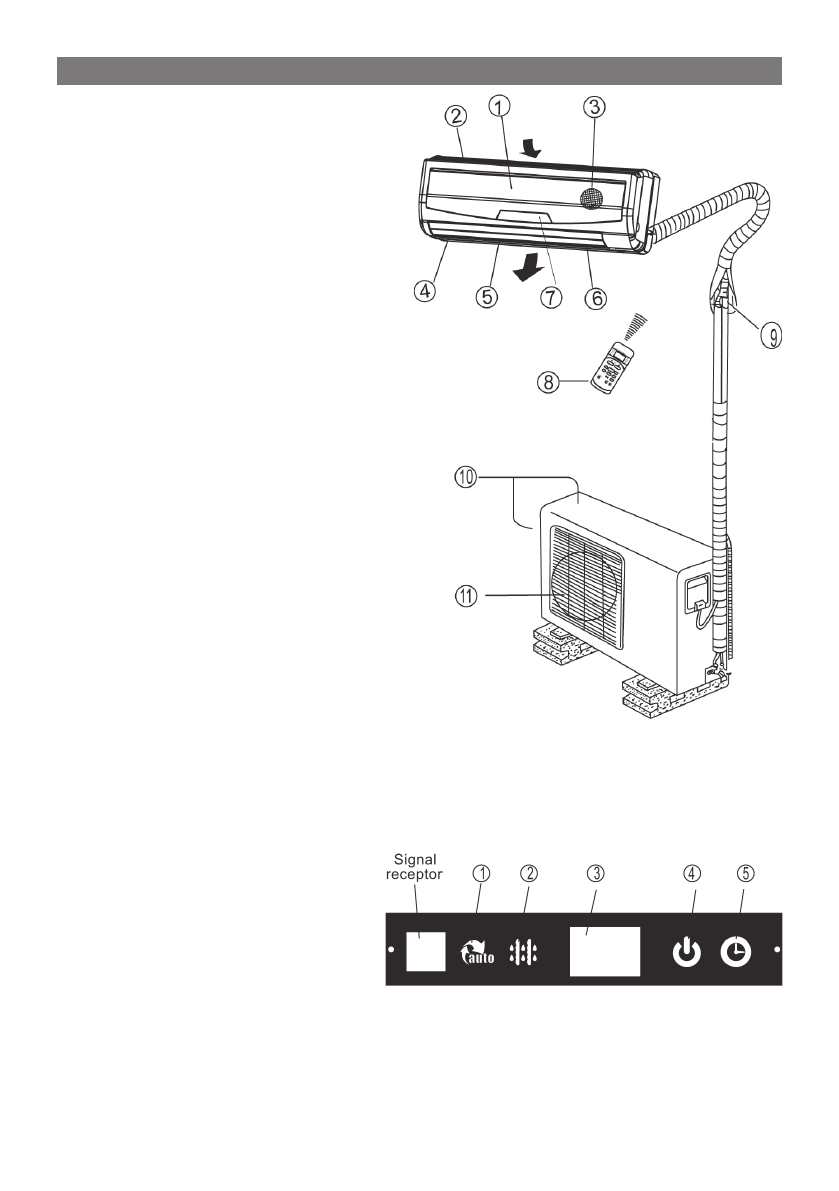

indooR unit

1.  Front panel

2.  Air inlet

3.  Air ilter

4.  Air outlet

5.  Horizontal air low grille

6.  Vertical air low louver

7.  Display panel

8.  Remote controller

outdooR unit

9.  Connecting pipe, drain hose

10. Air inlet (side and rear)

11. Air outlet

Note:

  All  the  pictures  in  this  manual  are  for  explanation  purpose  only.  They  may  be

slightly different from the air conditioner you purchased (depend on model). The

actual shape shall prevail.

funCtion indiCAtoRs on indooR unit displAy pAnel

The display panel of the indoor unit would look like one of the following:

1.  AUTO indicator

  This  indicator  illuminates  when

the air conditioner is in AUTO op-

eration.

2.  DEFROST  indicator  (For  Cooling

models only)

  This  indicator  illuminates  when

the air conditioner starts defrosting automatically.

3.  DIGITAL display

  Displays the temperature settings when the air conditioner is operational.

4.  OPERATION indicator

  This indicator lashes after power is on and illuminates when the unit is in opera-

tion.

pARts nAmes

indooR unit

outdooR unit
