25

2.  Attach  the  other  end  of  the  duct  to

adaptor B.

3.  Put  the  end  of  duct  to  a  nearby  win

-

dow.

Permanent

1.  Attach  one  end  of  the  duct  to  the  ex

-

haust  air  outlet  of  the  mobile  air  con

-

ditioner. Push it according to the arrow

direction, be sure to ix thoroughly. (See

Fig. 9)

2.  Install  the  adaptor  A  onto  the  wall  by

using 4 expansion plugs and screws, be

sure to ix thoroughly. (See Fig. 11)

3.  Attach  the  other  end  of  the  duct  to

adaptor A.

4.  Cover  the  hole  using  the  adaptor  cap

when not in use.

  The  duct  can  be  compressed  or  extended

between 500 mm and 2000 mm, but it is desir

-

able to keep the duct length to a minimum.

ImPORTANT

:

  DO NOT OVER BEND THE DUCT (SEE Fig. 12)

4.  WATER TANK sAFETY FEATuRE

  This unit is equipped with a water tank which

has fastened with a band in the factory to pro

-

tect the water lever switch during transporta

-

tion.  For  the  irst  time  to  use  the  unit,  please

drag the water tank out and remove the fas

-

ten  band  (see  Fig.  13)  and  then  replace  the

water tank to its original position gently. Never

push or kick it rudely, other wise the following

malfunction may occur.

  When  the  water  level  reaches  a  predeter

-

mined  level,  the  digital  display  area  shows

“P1”  and  the  water  full  indicator  light  will  lash  (red).

Carefully remove the water tank from the cabinet and

dispose  of  the  water  (See  Fig.  14).  Replace  the  water

tank  back  to  its  original  position.  The  red  light  will  stop

lashing  and  “P1”  symbol  will  disappear.  The  unit  will

continue operating properly.

Note:

  When  drag  the  water  tank  out  from  the  cabinet,

please  do  it  slowly  and  gently  to  prevent  water

splashing.

  Any  time  when  the  water  tank  is  removed/displaced,  and  /or  full  of  water,

the water full indicator will lash red and the digital display area show “P1”.

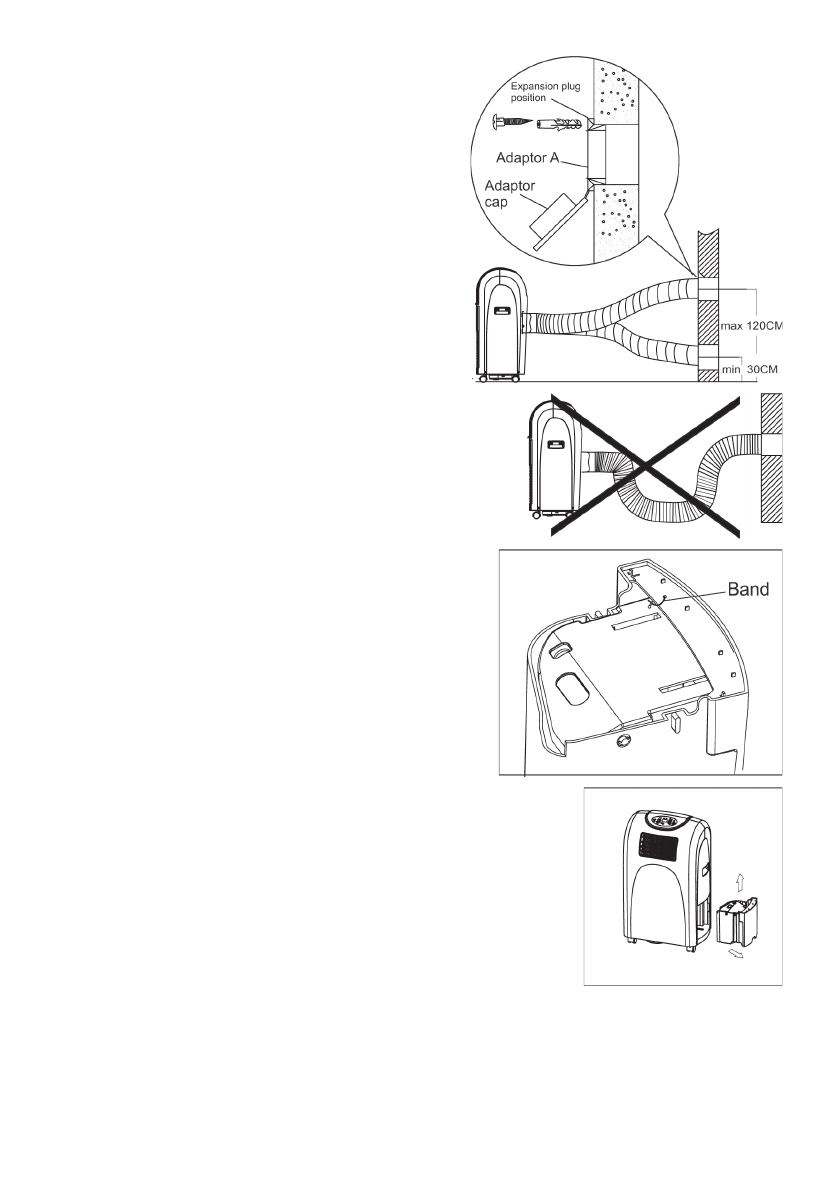

Fig. 11

Fig. 12

Fig. 13

Fig. 14
