Кондиционер. Руководство по эксплуатации

76



5.2

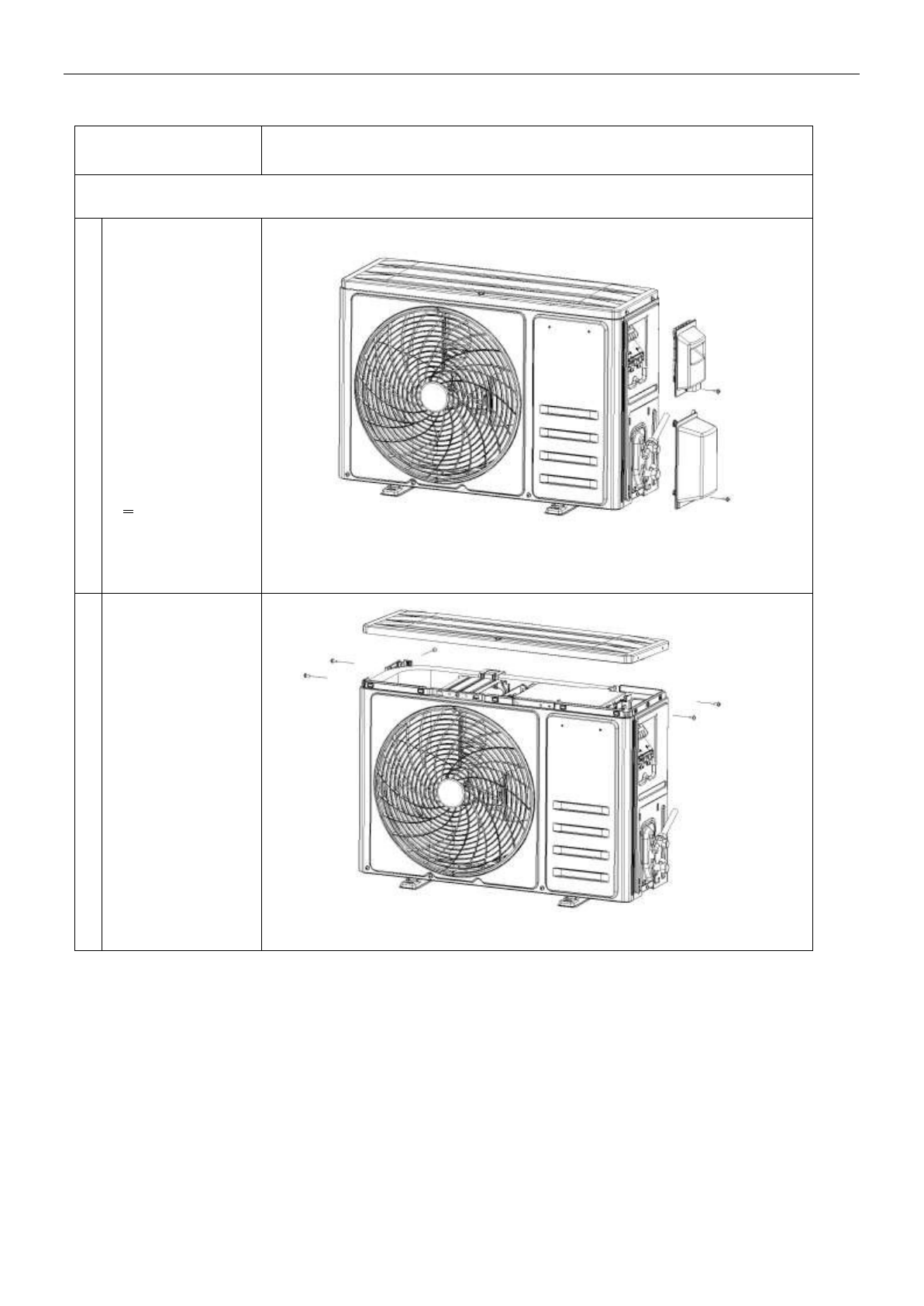

 Демонтаж наружного блока

Шаги



Примерное




Шаг 1

：

Снимите крышку печатной платы, крышку клапана и верхнюю крышку

A



.

1). Открутите

один винт на

крышке печатной

платы, и Вы

сможете снять

крышку с блока.

.



.

2). Открутите

один винт на

крышке клапана,

и Вы легко

сможете его

вытащить.

B



Открутите винты

между верхней

крышкой с

передней панелью,

левой и правой

пластиной, после

чего Вы сможете

снять верхнюю

крышку.
