Кондиционер. Руководство по эксплуатации

37

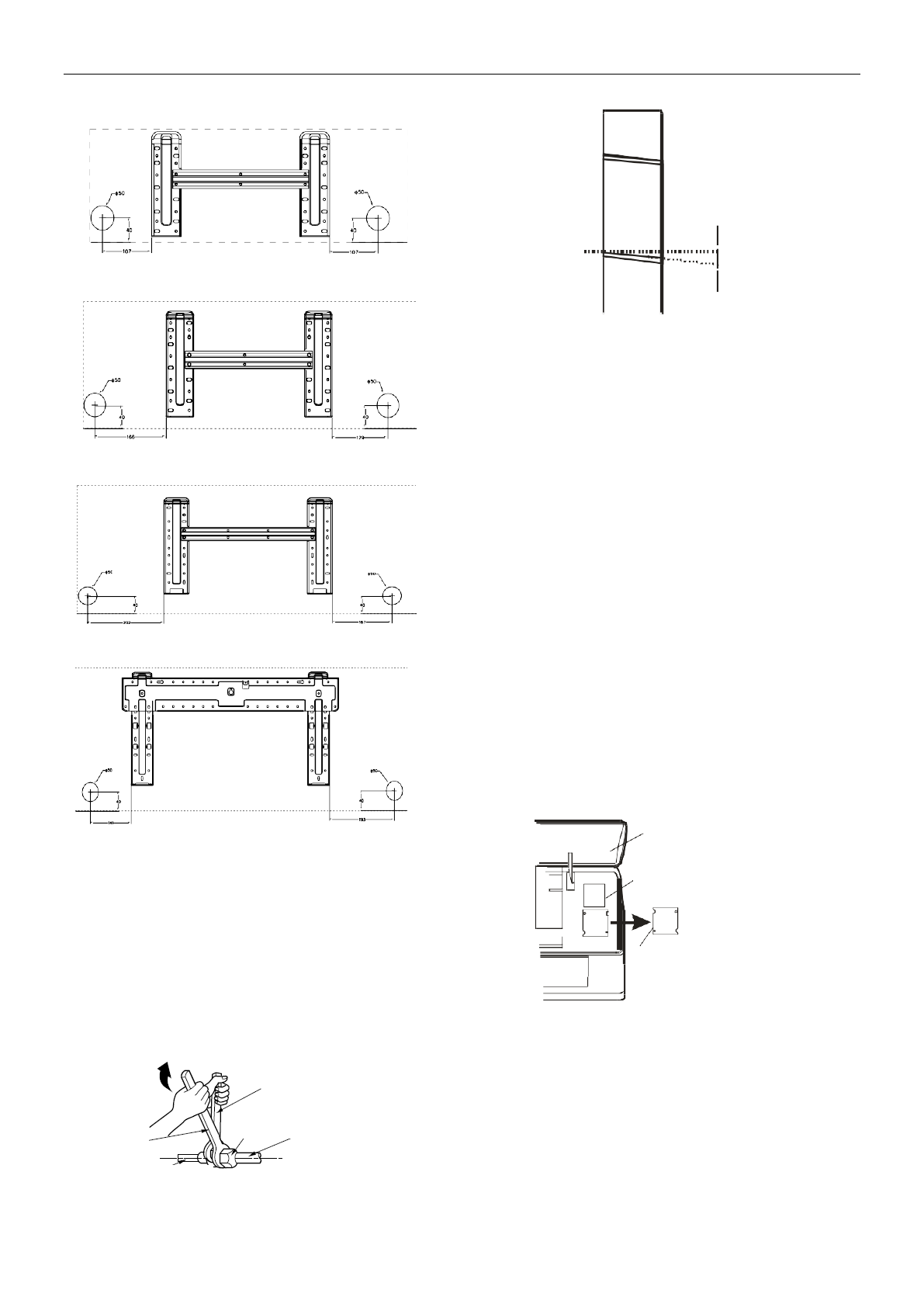

9K

12

K

18

K

24

K

Примечание

:

  форма  монтажного  блока  может

отличаться  от  приведенной  выше,  но  способ
установки аналогичен.

Сверление отверстия в стене для прокладки труб

Внутри

Снаружи

5

 мм

Отверстие должно иметь наклон вниз к внешней стороне.

Примечание

:

 держите сливную трубу вниз в направлении

отверстия в стене, в противном случае может произойти утечка.

2.3.2

  Электрические  соединения

---

  Внутренний

блок

1). Поднимите переднюю панель.
2). Снимите крышку, как показано на рисунке (открутив винт или

сломав крючки).
3). Для электрических соединений см. электрическую схему в

правой части блока под передней панелью.
4). Подсоедините провода кабеля к винтовым клеммам, следуя

нумерации. Используйте размер провода, подходящий для

потребляемой мощности (см. заводскую табличку на приборе) и

в соответствии со всеми действующими требованиями

национальных норм безопасности.
5). Кабель, соединяющий наружный и внутренний блоки,

должен быть пригоден для использования вне помещений.
6). Следует обеспечить доступность вилки после установки

прибора, чтобы при необходимости прибор можно было бы

оперативно отключить.
7). Также следует обеспечить эффективное заземление.
8). Если кабель питания прибора поврежден, его необходимо

заменить в авторизованном сервисном центре.

Front panel

Wiring diagram

1) Выбор места для отверстий должен происходить в

соответствии с положением монтажного блока.
2) Установите гибкий фланец через отверстие в стене, чтобы

сохранить ее целой и чистой.

★

Соединение трубопровода хладагента

Гаечный ключ

Соединительная

трубка

Раструбная гайка

Гаечный ключ (фикс.)

Передняя панель

Схема подключения

Трубка внутреннего блока
