Кондиционер. Руководство по эксплуатации

71

8

26

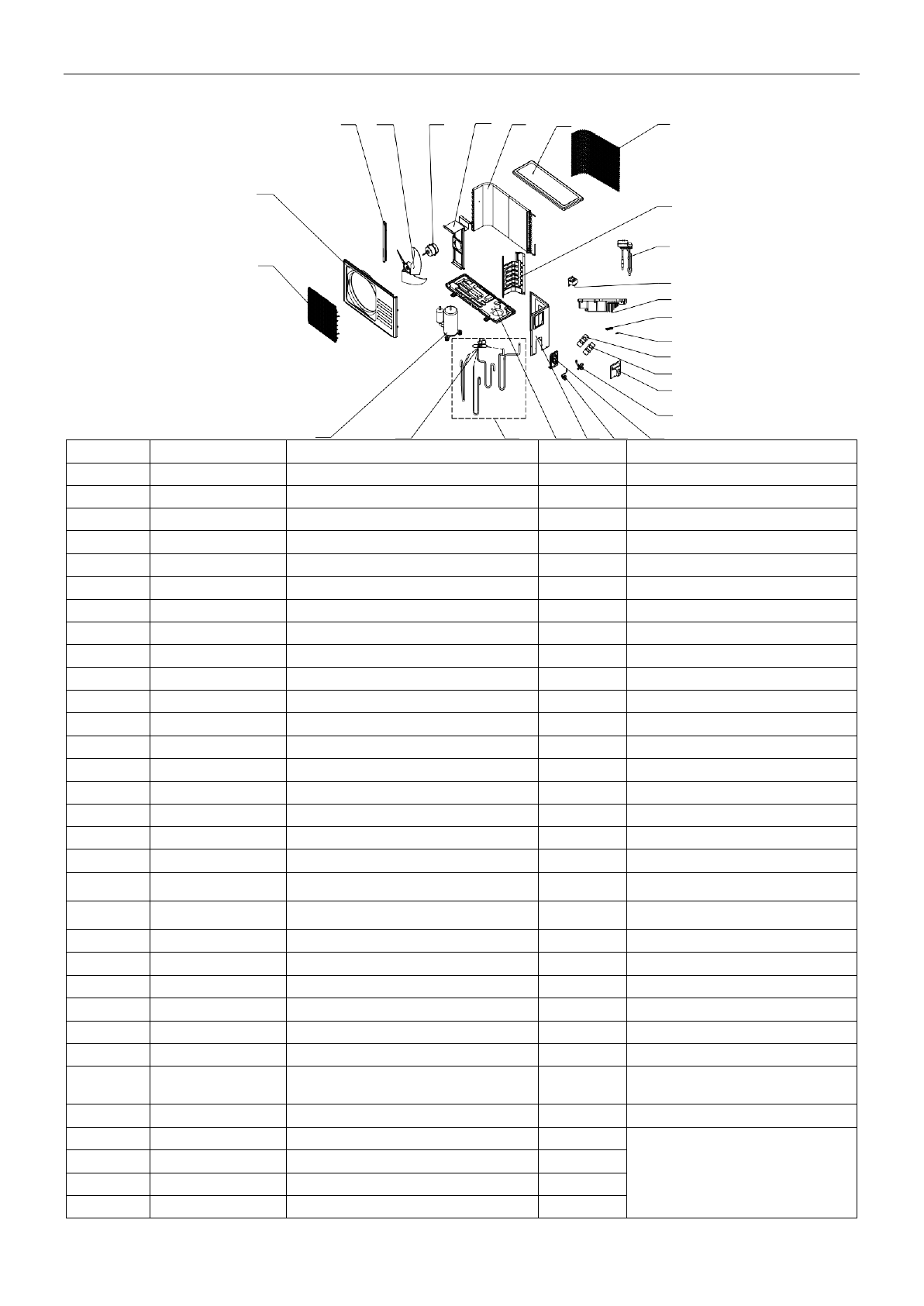

Наружный блок

-

AW 51 HP

7

6

5

4

3

2

1

25

9

24

23

22

21

20

19

18

17

10

11

12

13

14

15

16

№.

№ детали

Наименование

Кол

-

во

Примечание

1

42011-000105

Решетка

1

2

41207

-

000033

Верхняя крышка

1

3

92011

-

000748

Конденсатор

1

4

41203

-000052

Держатель наружного двигателя

1

5

22001-

000096

Наружный двигатель

1

6

42004-000104

Пропеллерный вентилятор

1

7

41205-

000119

Левая опора решетки радиатора

1

8

41206

-000055

Передняя пластина

1

9

42011-

000089

Защита вентилятора

1

10

92014

-

000357

Компрессор и аксессуары

1

11

92008

-

000207

4-

ходовой клапан

1

12

92007

-

000967

4-

ходовой клапан в сборе

1

13

41202-

000156

Основание

1

14

41205-000082

Правая пластина

1

15

92008

-000051

Двухходовой клапан

1

16

41204-000018

Сторонник клапана

1

17

92008

-

000146

Трехходовой клапан

1

18

41201-

000029

Крышка электр. коробки

1

19

92004

-

000071

Быстроразъемный соединитель высокого

давления

1

20

92004

-

000070

Быстроразъемный соединитель низкого

давления

1

21

42001-

000038

Кабельный зажим

1

22

11304

-100004

Терминал

1

23

31201

-

000955

Наружная печатная плата в сборке

1

24

22011-000014

Индуктор

1

25

92007

-

003067

Электронный расширительный клапан

1

26

41208-000151

Перегородка

1

27

10104-

100033

Датчик температуры трубы и датчик
температуры наружного воздуха

1

28

10104-

100036

Темп. датчик

1

29

A2005-000515

Датчик температуры нагнетания

1

Не отображаются на рисунке

30

A1201-

007807

Коробка

1

31

A1202-

000026

Коробка

1

32

41213

-

000019

Пена основания

1
