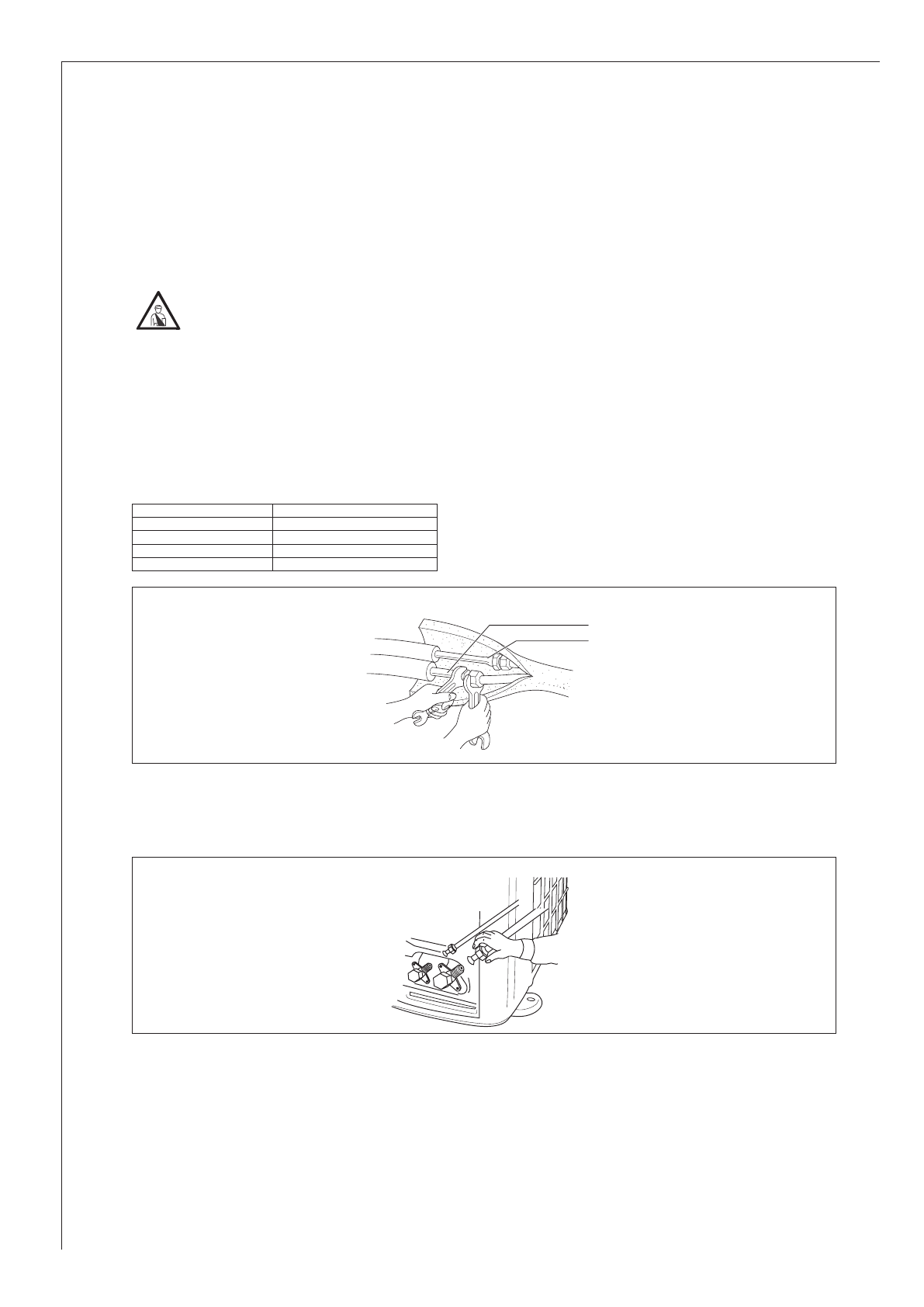

Подключение магистралей хладагента
10.3.8
Все соединения магистралей хладагента со внутренним и внешним блоком должны быть выполнены
как соединения с развальцовкой. Следите за тем, чтобы накидные гайки для подключения к блоку были
надеты на трубку до выполнения развальцовки. Развальцованный буртик должен быть гладким и иметь
одинаковую длину. Внутренняя сторона должна быть чистой и без царапин.
Подключение магистрали на смонтированном внутреннем блоке
10.3.9
Отклоните кондиционер снизу от стены и вставьте подходящую дистанционную прокладку между
»
монтажной пластиной и кондиционером.
Опасность травмирования!
При работе с хладагентом надевайте подходящие защитные очки иперчатки.
Укоротите магистрали хладагента до соответствующего размера.
»
Установите накидные гайки на трубки хладагента.
»
Выполните необходимую развальцовку трубок.
»
Установите трубку прямо и затяните конусную гайку от руки на три-четыре оборота.
»
Затяните соединения трубок с помощью двух гаечных ключей, удерживая трубки от проворачивания.
»
Соблюдайте предписанные моменты затяжки:
Диаметр трубки
Момент затяжки
1/4“ / 6 мм
14 - 18 Нм
3/8“ / 10 мм
34 - 42 Нм
1/2“ / 6 мм
49 - 61 Нм
5/8“ / 10 мм
74 - 78 Hм
Подключение магистралей хладагента
1
2
26
_0
6_0
1_0
63
7
1 Линия всасываемого газа
2 Трубка для жидкости
Подключение магистралей хладагента на внешнем блоке
26
_0
6_0
1_000
8
Проверка на герметичность
10.3.10
Откачайте воздух из трубок хладагента и проверьте удержание вакуума.
»
Прервите вакууммирование и заполните трубки азотом.
»
Проверьте, например, аэрозолем для поиска утечек герметичность всех соединений.
»
26
