Подготовка внутреннего блока - подключение электрических проводов
10.3.3
Для упрощения монтажа мы рекомендуем подключить управляющий и электрический соединительный
провод к внутреннему блоку перед его монтажом.
Положите внутренний блок на пол, передней частью вверх.
»
Откройте решетку воздухозаборника вверх, разблокируйте и снимите ее.
»
Откройте крышку коммутационного отсека. Она закреплена винтом с крестовым шлицом.
»
Введите электрические соединительные провода сзади в прибор таким образом, чтобы они
»
выступали из под фиксатора.
Подключите провода в соответствии со схемой подключения.
»
Проведите все кабели сквозь фиксатор.
»
Если длина соединительных проводов меньше толщины стены и не превышает 3 метров до внешнего
блока, то уже сейчас можно подключить их к внутреннему блоку. Учтите, что для продолжения монтажа
в этом случае нужны усилия минимум 2 человек.
Подготовка внутреннего блока - прокладка трубки для отвода конденсата
10.3.4
При работе настенного кондиционера выделяется конденсат, который нужно отводить по трубке для
отвода конденсата в слив или наружу.
К сливу конденсата нужно подключить трубку для отвода конденсата. Трубка для отвода конденсата
должна отходить от внутреннего блока с минимальным уклоном 1%, чтобы вода не могла стекать
обратно в прибор.
Трубка для отвода конденсата не должна иметь вентиляционного отверстия и подъемов на своем
протяжении. Установка сифона на конце трубки запрещается. Трубка для отвода конденсата должна
иметь теплоизоляцию и подключаться к сливной трубе или выходить наружу.
При вводе в эксплуатацию проверьте, стекает ли конденсат и герметично ли место соединения.
»

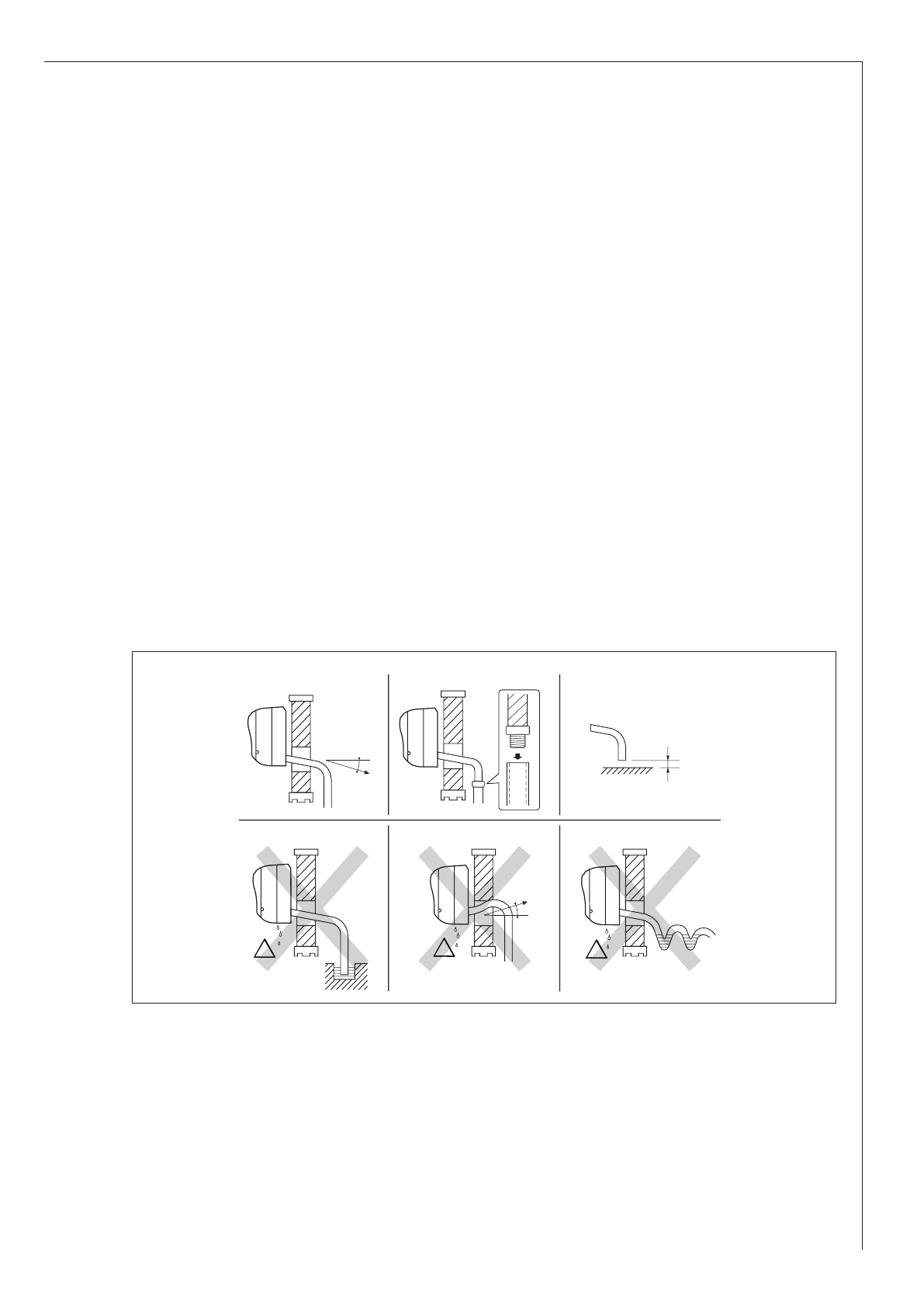

Прокладка трубки для отвода конденсата
> 50 mm
!
!
!
!
!
!
1
2
3
4
5
6
26
_0
6_0
1_0
63
9
1 Прокладка трубки под уклоном
2 Использовать гибкий шланг с внутренним диаметром 15 мм
3 Расстояние отверстия трубки до пола, мин. 50 мм
4 Не погружать конец трубки в воду, иначе возникает опасность вытекания воды из настенного
кондиционера
5 Прокладывать трубку без подъемов, иначе возникает опасность вытекания воды из настенного
кондиционера
6 Не прокладывать трубку петлями (образование сифона), иначе возникает опасность вытекания воды
из кондиционера
23
