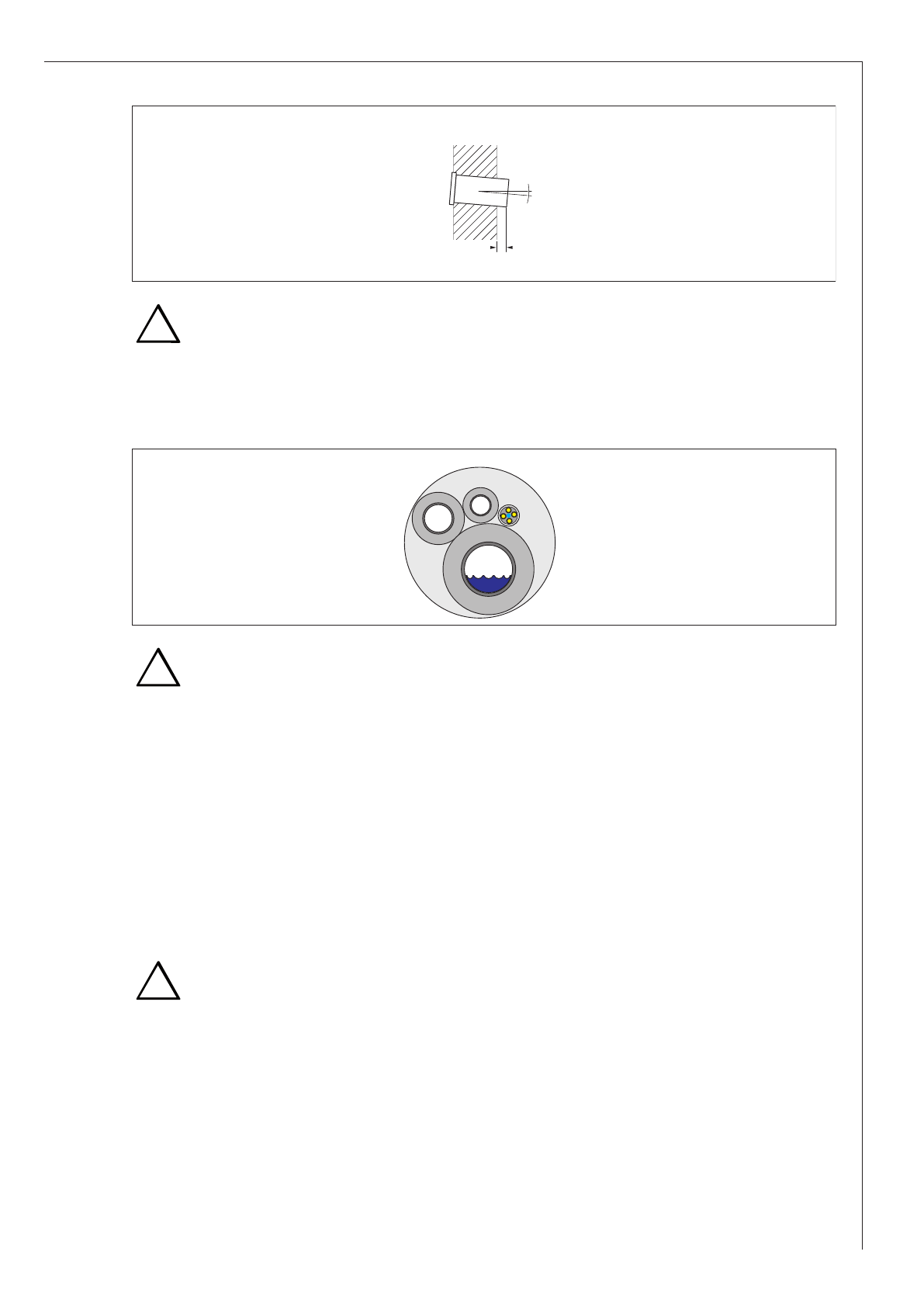

 Выполнение отверстия в стене

20 mm

> 1%

26

_0

6_0

1_0

63

3

!

Рекомендация по монтажу!

При массивных каменных стенах можно использовать вставной бур. Вначале

просверлите отверстие изнутри наружу и используйте это отверстие при работе с

буром, как центрирующее. Затем выполните сверление буром по направлению снаружи

вовнутрь.

Соберите все магистрали, предназначенные для прокладки в одном месте, смотайте их, например,

»

изолентой и сформируйте пакет магистралей в соответствии с желаемым направлением прокладки.

Сборка пакета магистралей

26

_0

6_0

1_00

73

!

Опасность повреждения!
Сгибайте медные трубки магистрали хладагента только один раз в их окончательной

позиции. Повторный изгиб медных трубок может нарушить их герметичность или

привести к излому.

Проведите соединительные магистрали сквозь отверстие в стене и навесьте внутренний блок на

»

монтажную пластину.

Выровняйте положение блока и всех магистралей таким образом, чтобы легким усилием вниз со

»

слышимым щелчком суметь зафиксировать внутренний прибор в монтажной пластине.

Загерметизируйте отверстие в стене, например, с помощью герметизирующего набора или монтажной

»

пены.

Закрепите все соединительные магистрали на внешней стене или проложите их в кабель-канале к

»

внешнему блоку.

Указания по установке трубок хладагента

10.3.7

Следите за тем, чтобы внутренний и внешний блоки монтировались так, чтобы не превысить

максимальную длину магистралей хладагента. Дополнительные данные изложены в руководстве по

монтажу внешнего блока. При прокладке трубок хладагента учитывайте следующее:

!

Опасность повреждения!

Используйте исключительно медные трубки с толщиной стенки мин. 1,0 мм (для Ø 1/2“

или 12 мм до 5/8“ или 16 мм). Предел прочности на сжатие у тонкостенных трубок

недостаточен. Существует опасность растрескивания!

Не отпиливать трубки хладагента, а укорачивать их с помощью трубореза. Концы трубок всегда

°

должны быть закрыты.

При снятии грата держать трубку отверстием вниз, чтобы в трубку не могли попасть стружки.

°

Всегда тщательно выполнять работы по развальцовке, чтобы избежать последующей утечки

°

хладагента в магистралях.

Трубки прокладывать с минимальным радиусом изгиба 100 мм.

°

Прокладывать магистрали хладагента осторожно и фиксировать их от смещения.

°

Убедитесь, что стыки защищены от воздействия растягивающего усилия.

°

Прокладывать магистрали хладагента отдельно друг от друга с герметичной против диффузии

°

теплоизоляцией.
