7
РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ КОНДИЦИОНЕРА
4.1 Состав кондиционера
в соответствии с рисунком 4.1
Канальный кондиционер состоит из внутреннего блока, наружного блока, соединительного
трубопровода, проводного пульта управления, кабеля управления и электрических кабелей
питания.
Принцип работы кондиционера заключается в следующем (см. рисунок 4.2). Компрессор
обеспечивает циркуляцию хладагента в системе. Он отсасывает из испарителя пары
хладагента, сжимает их и нагнетает в конденсатор. В конденсаторе происходит охлаждение
паров хладагента до их насыщения и конденсации, то есть до перехода паров в жидкое
сос тояние. Терморег улирующий вентиль(капиллярная трубка) пропускает жидкий
хладагент из конденсатора в испаритель, происходит дросселирование жидкости, то есть
жидкий хладагент поступает в испаритель под низким давлением, что необходимо для
его кипения (испарения) при низкой температуре. Затем газообразный хладагент вновь
всасывается компрессором и цикл повторяется.

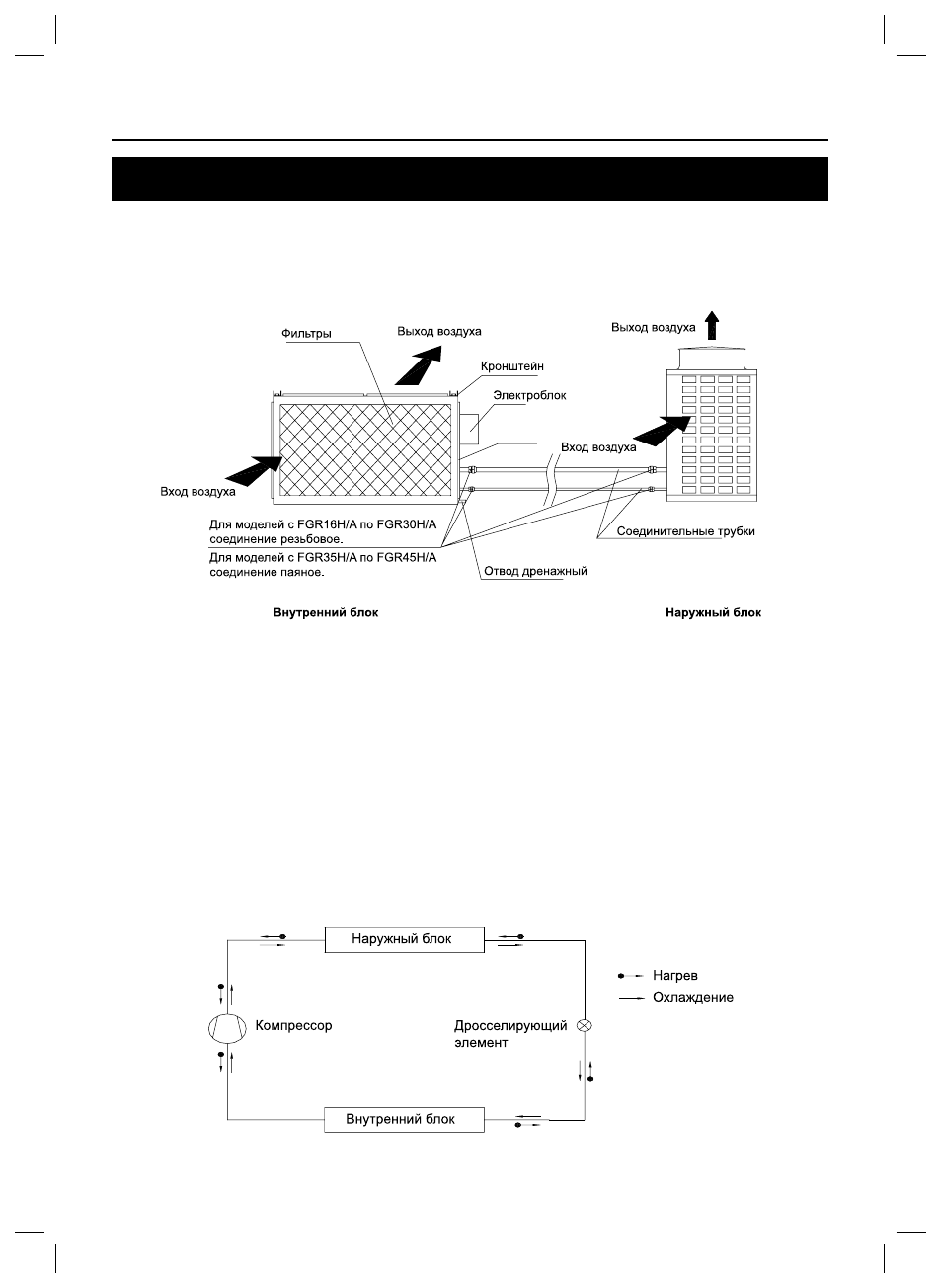

Рисунок 4.1 – Состав кондиционера
4.2 Принцип работы
Рисунок 4.2 – Схема работы кондиционера
