6. Центральный пульт управления с недельным таймером

6.1 В качестве опции может использоваться  пульт централизованного управле-

ния со встроенным недельным таймером. (Рис. 6.1)

6.2 К одному центральному пульту может

быть подк лючено до 16 кондиционеров данно-
го типа (SENGLE GROUP).

6.3 В системе централизованного управле-

ния применяется протокол обмена RS485.

6.4 В качестве соединительного кабеля

управления применяется 2-х жильная витая
пара. Максимально допустимая д лина  кабеля
не более 1200 м.

6.5 С центрального пульта возможно вк лю-

чение или вык лючение отдельных кондици-
онеров или группы кондиционеров, недель-
ное программирование работы по таймеру.
Для каж дого дня работы возможно задание
до 4 периодов работы кондиционеров (SEG1…
SEG4).

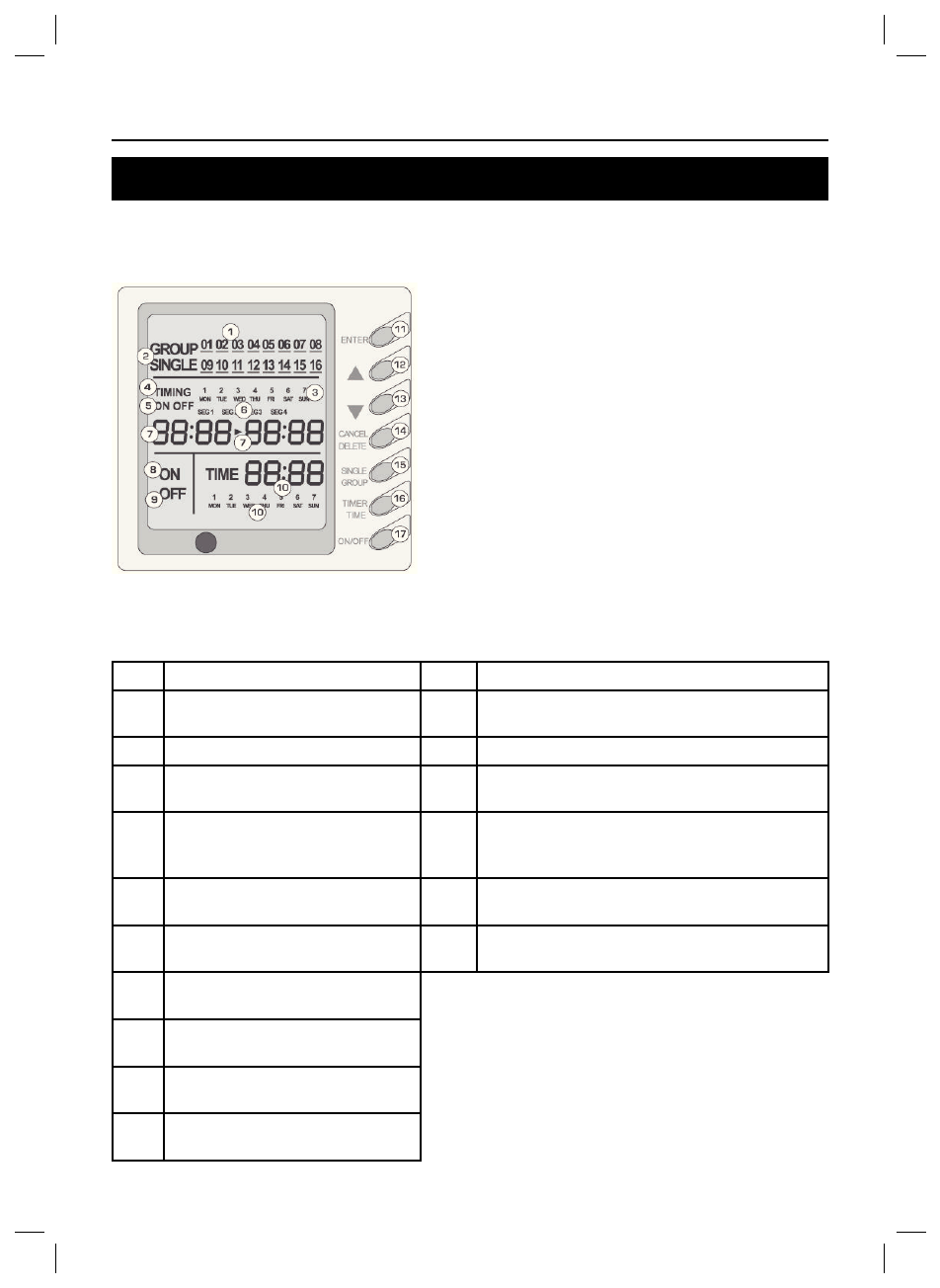

Комментарии к Рис. 6.1

Поз.

Индикация

Поз.

Кнопки

1

ЖК-дисплей

11

Кнопка ENTER-подтверж дение/ввод вы-
бранного параметра

2

Номер кондиционера

12,13

Кнопки выбора параметров и значений

3

Индикация дня недели

14

Кнопка отмены, удаления выбранных
значений

4

Зона индикации таймера

15

Кнопка выбора кондиционера или группы
кондиционеров д ля ак тивации работы или
д ля удаления ак тивации

5

Индикация состояния таймера:
ON/OFF

16

Кнопка ак тивации режима таймера д ля за-
дания времени таймера или времени часов

6

Индикация временного пе-
риода

17

Кнопка вк лючения или вык лючения блоков
кондиционеров

7

Индикация времени вк лючения
и вык лючения по таймеру

8

Индикация состояния блока
(ON)

9

Индикация состояния блока
(OFF)

10

Индикация времени часов
(CLOCK)

Рис. 6.1
