РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

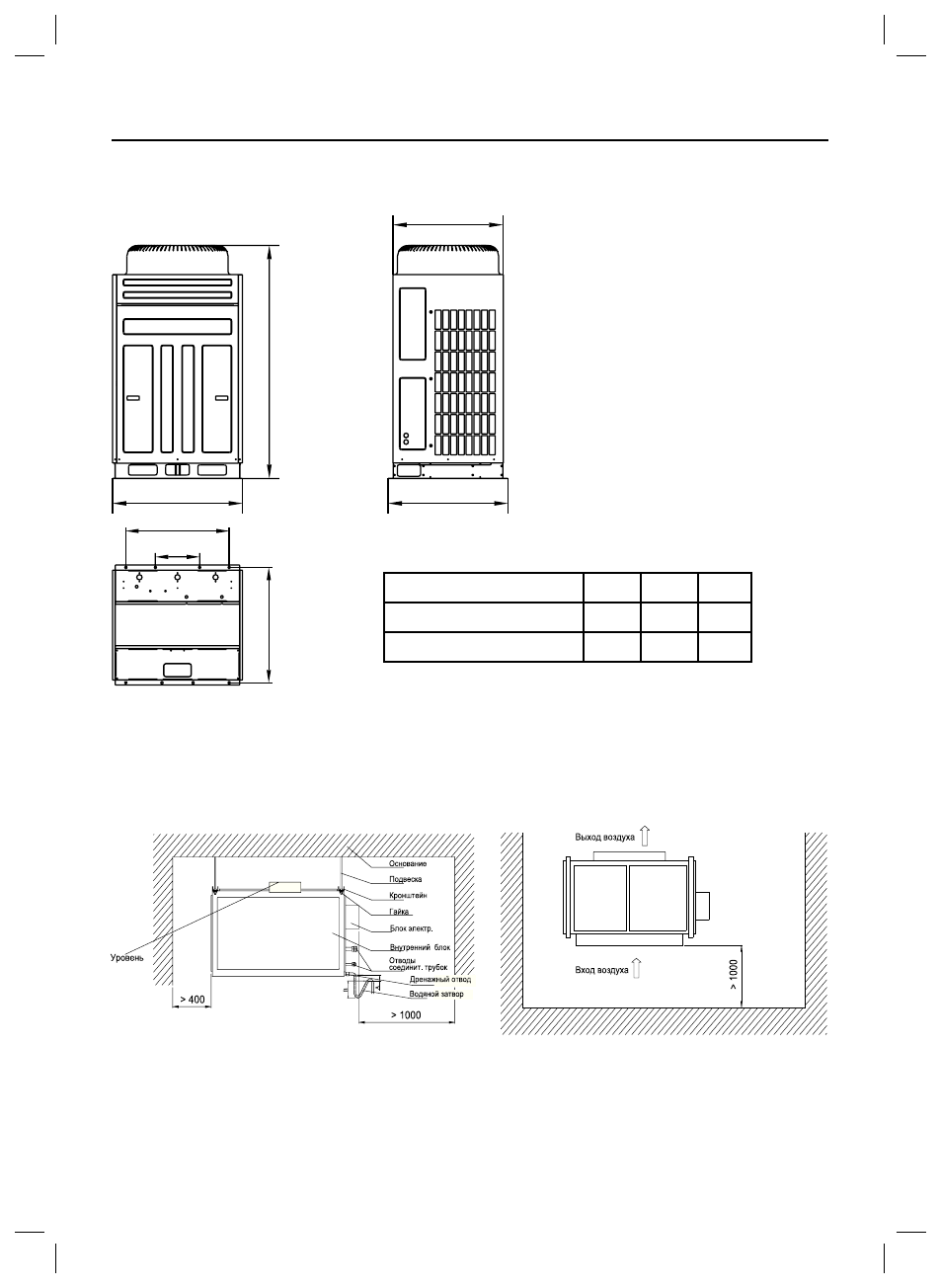

9.2.2 Габаритные и установочные размеры нару жных блоков моделей FGR30/

BNa-M(O) и FGR40/BNa-M(O), рис. 9.3.

Рис. 9.3


9.3 Размещение и установка вну треннего блока
9.3.1 Вну тренний блок должен быть установлен горизонтально с использовани-

ем строительного уровня, рис. 9.4.

9.3.2  Установка вну треннего блока  производится  подвесками (4 шт). Запас

прочности каж дой подвески должен быть таким, чтобы каж дая выдерживала четы-
рехкратный вес блока.

1772

A

880

840

C±2

B±2

844±2

Рис. 9.4

Модель блока

A

B

C

FGR30/BNa-M(O)

990

787

337

FGR40/BNa-M(O)

1290

1160

850
