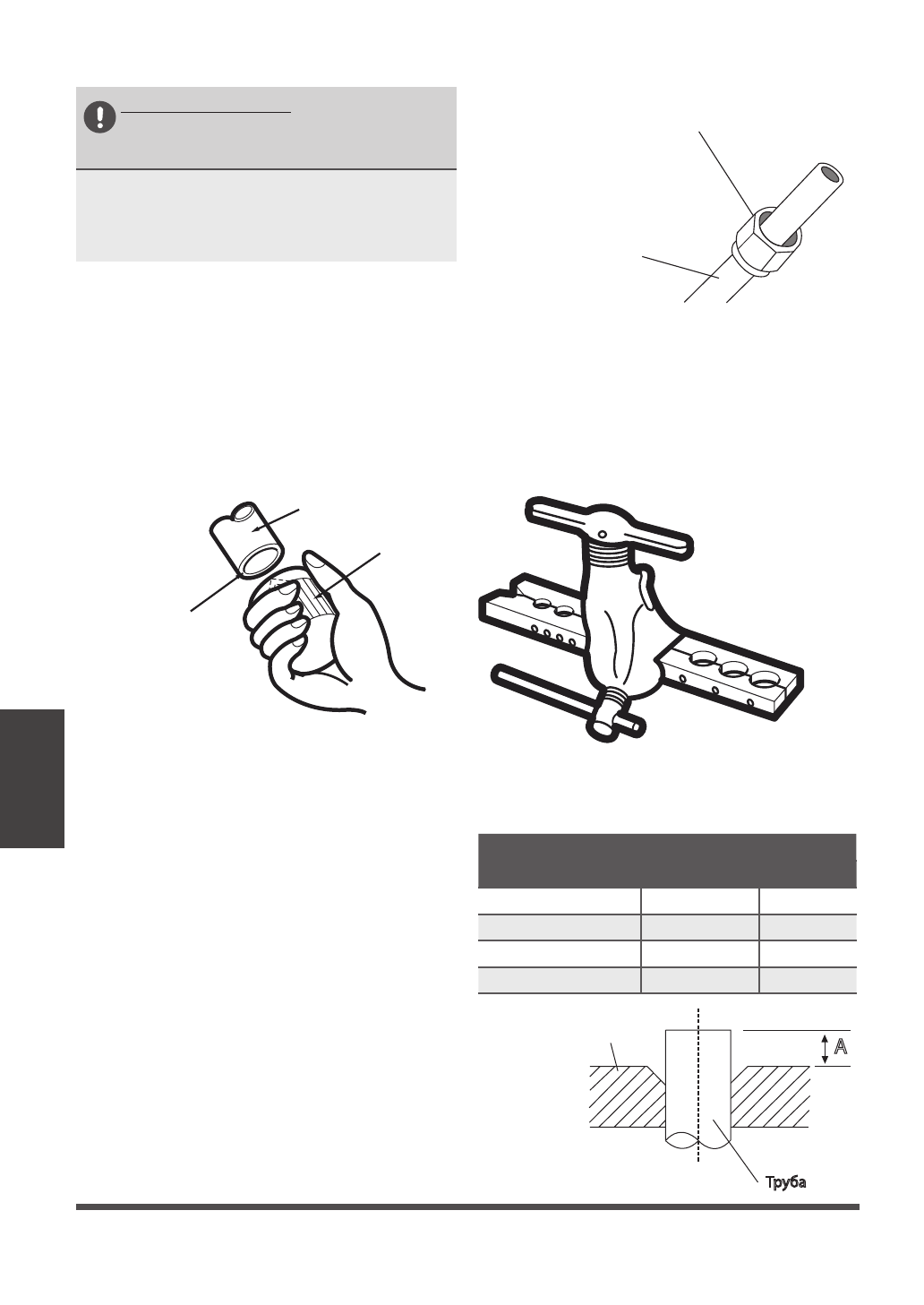

Страница 24
НЕ ДОПУСКАЙТЕ
ДЕФОРМИРОВАНИЯ ТРУБ ПРИ
ОБРЕЗКЕ
Будьте особо осторожны, чтобы не допустить
повреждений, вмятин и деформаций труб во
время обрезки. Это резко снизит тепловую
эффективность устройства.
Шаг 2: Удаление задиров
Задиры могут повлиять на герметичность
соединения трубопровода хладагента. Их
необходимо полностью удалить.
1. Удерживайте трубу под наклоном, чтобы
опилки не попали внутрь.
2. С помощью развертки или инструмента
для снятия заусенцев удалите задиры в
месте отреза трубы.
Труба
Развертка
Направить вниз
Шаг 3: Развальцовка концов трубы
Правильная развальцовка очень важна для
обеспечения герметичности уплотнения.
1. После удаления задиров с обрезанной трубы
уплотните ее концы изолентой ПВХ, чтобы
предотвратить попадание внутрь инородных
веществ.
2. Нанесите на трубу изоляционный материал.
3. Установите конусные гайки с обеих сторон
трубы. Убедитесь, что они установлены
правильной стороной, так как после
развальцовки надеть их или поменять
положение не удастся. См.
рис. 5.3
.
Конусная гайка
Медная труба
4. Когда все будет готово для развальцовки,
снимите изоленту ПВХ с концов трубы.
5. Зафиксируйте расширительную форму на
конце трубы. Конец трубы должен выходить
за пределы кромки расширительной формы
так, как указано в таблице размеров ниже.
ВОЗВЫШЕНИЕ ТРУБЫ НАД
РАСШИРИТЕЛЬНОЙ ФОРМОЙ
Внешний диаметр
трубы (мм)
А (мм)
Мин.
Макс.
Ø 6,35 (Ø 1/4”)
0,7
1,3
Ø 9,52 (Ø 3/8”)
1,0
1,6
Ø 12,7 (Ø 1/2”)
1,0
1,8
Ø 16 (Ø 5/8”)
2,0
2,2
Расширительная форма
Труб
°
A
Рис. 5.2
Рис. 5.3
Рис. 5.4
Рис. 5.5
По
дс
оединение
тр
убопрово
да
хлад
аг
ен
та
