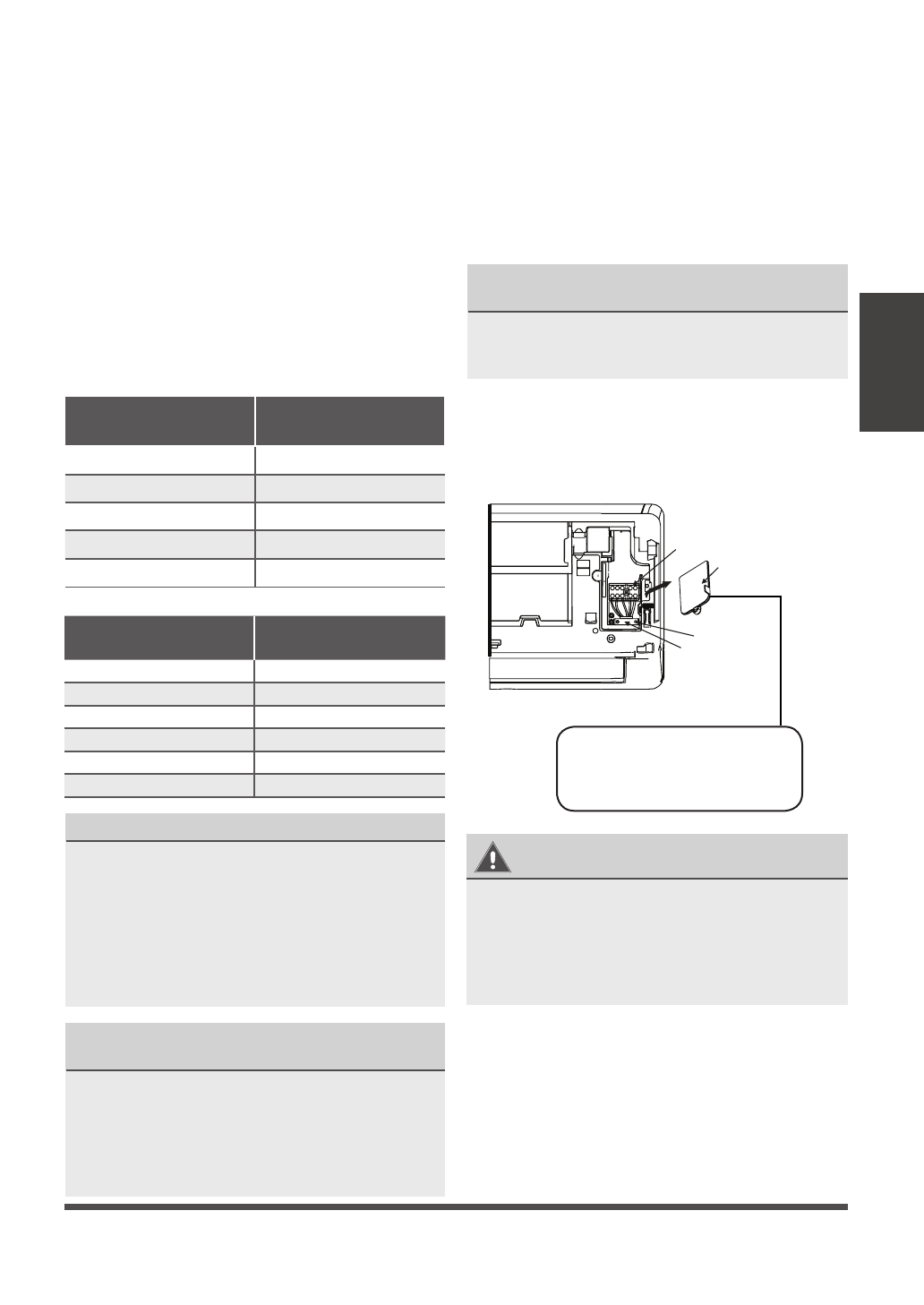

Страница 15
Шаг 6: Подсоединение сигнального кабеля
Сигнальный кабель обеспечивает связь между
внутренним и наружным блоками. Прежде чем
готовить кабель к подключению, необходимо
определить правильные размеры кабеля.
Типы кабелей
•
Кабель питания внутренней установки
(если применимо): H05VV-F или H05V2V2-F
•
Кабель питания наружной установки:
H07RN-F
•
Сигнальный кабель:
H07RN-F
Минимальное сечение силовых
и сигнальных кабелей
Северная Америка
Номинальный ток
электроприбора (A)
AWG
≤ 7
18
7 — 13
16
13 — 18
14
18 — 25
12
25 — 30
10
Прочие регионы
Номинальный ток
электроприбора (A)
Номинальное сечение
(мм²)
> 3 и ≤ 6
0,75
> 6 и ≤ 10
1
> 10 и ≤ 16
1,5
> 16 и ≤ 25
2,5
> 25 и ≤ 32
4
> 32 и ≤ 40
6
ВЫБЕРИТЕ ПРАВИЛЬНЫЙ РАЗМЕР КАБЕЛЯ
Размер силового кабеля питания, сигнального
кабеля, предохранителя и выключателя
определяется максимальным током блока.
Максимальный ток указан на паспортной
табличке, расположенной на боковой
панели блока. Сверьтесь с этой паспортной
табличкой, чтобы выбрать подходящий кабель,
предохранитель или переключатель.
УЧИТЫВАЙТЕ ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЯ
На печатной плате кондиционера
предусмотрен предохранитель,
обеспечивающий защиту от перегрузок
по току. Технические характеристики
предохранителя напечатаны на плате,
например: T3.15A/250VAC, T5A/250VAC и т.п.
1. Подготовьте кабель для подключения:
a. С помощью клещей для снятия изоляции
удалите резиновую оболочку сигнального
кабеля с обоих концов примерно на 15 см.
b. Зачистите изоляцию на концах проводов.
c. С помощью обжимных щипцов заделайте
u-образные зажимы на концах проводов.
БУДЬТЕ ВНИМАТЕЛЬНЫ К ПРОВОДУ ПОД
НАПРЯЖЕНИЕМ
В процессе обжатия проводов обязательно
четко определите, какой из проводов
находится под напряжением («L»).
2. Откройте переднюю панель внутреннего блока.
3. С помощью отвертки откройте крышку
разветвительной коробки на правой стороне
блока. Так вы получите доступ к клеммному
блоку.
Клеммный блок
Крышка проводки
Винт
Кабельный зажим
ПРЕДУПРЕЖДЕНИЕ
МОНТАЖ ПРОВОДКИ ДОЛЖЕН
ПРОВОДИТЬСЯ В ПОЛНОМ
СООТВЕТСТВИИ С ЭЛЕКТРИЧЕСКОЙ
СХЕМОЙ, РАСПОЛОЖЕННОЙ НА
ВНУТРЕННЕЙ СТОРОНЕ КРЫШКИ
ПРОВОДКИ ВНУТРЕННЕГО БЛОКА.
4. Отверните кабельный зажим под клеммным
блоком и отодвиньте его в сторону.
5. Стоя лицом к задней стороне блока, снимите
пластиковую панель с нижней левой
стороны.
Рис. 3.9
Ус
тановк
а
вну
треннег
о
блок
а
Электрическая схема
располагается на внутренней
стороне крышки проводки
внутреннего блока.
