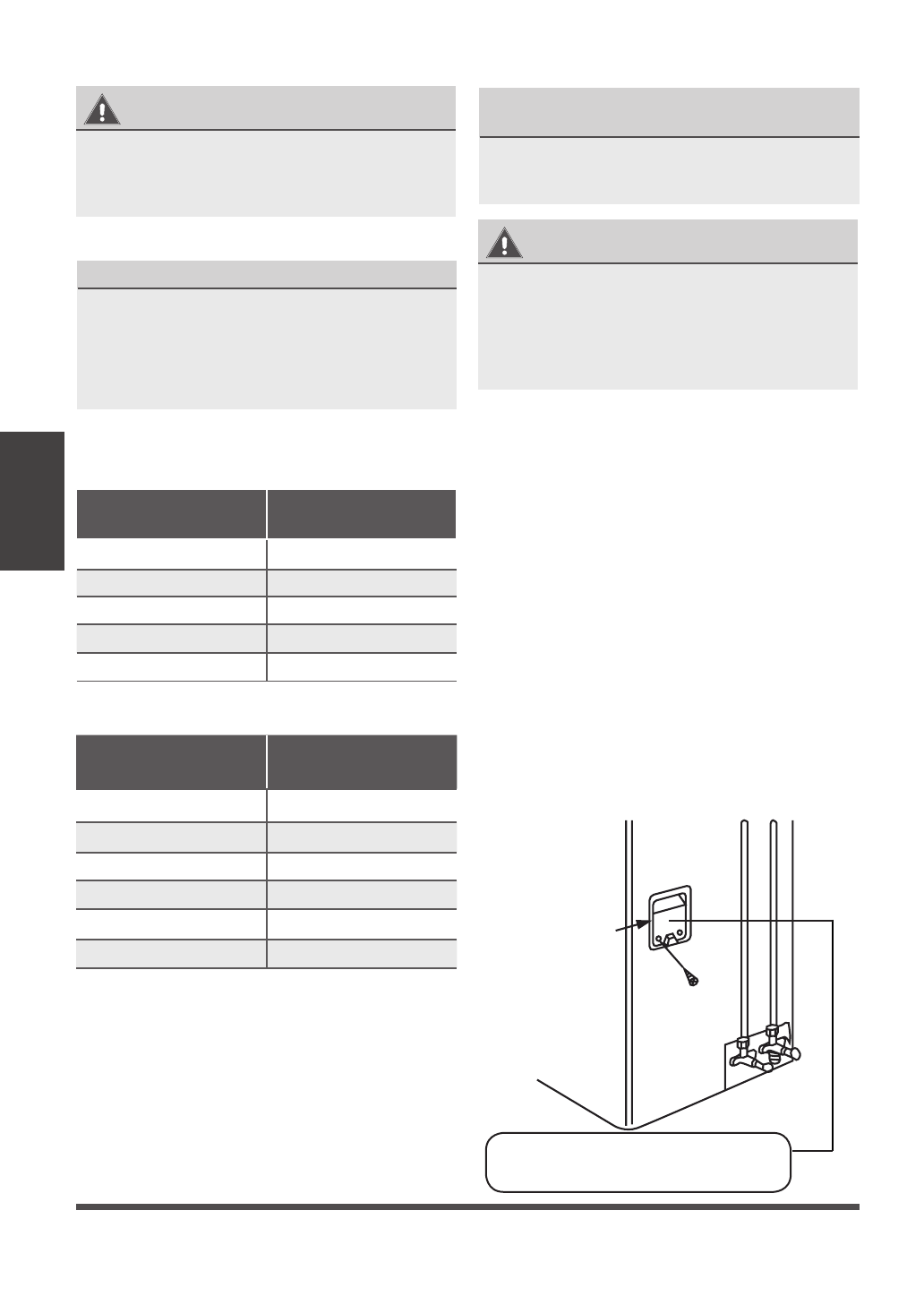

Страница 22
ПРЕДУПРЕЖДЕНИЕ
ПРЕЖДЕ ЧЕМ ПРОВОДИТЬ КАКИЕ-ЛИБО
РАБОТЫ С ЭЛЕКТРОСИСТЕМОЙ ИЛИ
ПРОВОДКОЙ, ВЫКЛЮЧИТЕ ГЛАВНОЕ
ПИТАНИЕ СИСТЕМЫ.
1. Подготовьте кабель для подключения:
ИСПОЛЬЗУЙТЕ ПРАВИЛЬНЫЙ КАБЕЛЬ
•
Кабель питания внутренней установки
(если применимо): H05VV-F или H05V2V2-F
•
Кабель питания наружной установки:
H07RN-F
•
Сигнальный кабель: H07RN-F
Минимальное сечение силовых
и сигнальных кабелей
Северная Америка
Номинальный ток
электроприбора (A)
AWG
≤ 7
18
7—13
16
13—18
14
18—25
12
25—30
10
Прочие регионы
Номинальный ток
электроприбора (A)
Номинальное сечение
(мм²)
> 3 и ≤ 6
0,75
> 6 и ≤ 10
1
> 10 и ≤ 16
1,5
> 16 и ≤ 25
2,5
> 25 и ≤ 32
4
> 32 и ≤ 40
6
a. С помощью клещей для снятия изоляции
удалите резиновую оболочку кабеля
с обоих концов примерно на 15 см (6
дюймов).
b. Зачистите изоляцию на концах проводов.
c. С помощью обжимных щипцов заделайте
u-образные зажимы на концах проводов.
БУДЬТЕ ВНИМАТЕЛЬНЫ К ПРОВОДУ ПОД
НАПРЯЖЕНИЕМ
В процессе обжатия проводов обязательно
четко определите, какой из проводов
находится под напряжением («L»).
ПРЕДУПРЕЖДЕНИЕ
МОНТАЖ ПРОВОДКИ ДОЛЖЕН
ПРОВОДИТЬСЯ В ПОЛНОМ
СООТВЕТСТВИИ С ЭЛЕКТРИЧЕСКОЙ
СХЕМОЙ, РАСПОЛОЖЕННОЙ НА
ВНУТРЕННЕЙ СТОРОНЕ КРЫШКИ
ПРОВОДКИ НАРУЖНОГО БЛОКА.
2. Отвинтите крышку электропроводки
и снимите ее.
3. Отверните кабельный зажим под клеммным
блоком и отодвиньте его в сторону.
4. Руководствуясь цветом проводов/метками на
клеммном блоке, надежно затяните u-образные
зажимы проводов на соответствующих клеммах.
5. Удостоверившись в надежной фиксации
каждого соединения, обмотайте провода
вокруг, чтобы дождевая вода не затекала
в клемму.
6. С помощью кабельного зажима закрепите
кабель в блоке. Плотно привинтите кабельный
зажим.
7. Оберните неиспользуемые провода изолентой
из ПВХ. Размещайте их таким образом,
чтобы они не контактировали ни с какими
электрическими или металлическими деталями.
8. Установите крышку проводки обратно на
боковую сторону блока и привинтите.
Ус
тановк
а
нар
ужног
о
блок
а
˜°˛˝˙ˆ
Электрическая схема наружного блока
располагается на внутренней стороне
крышки проводки наружного блока.
Рис. 4.6
