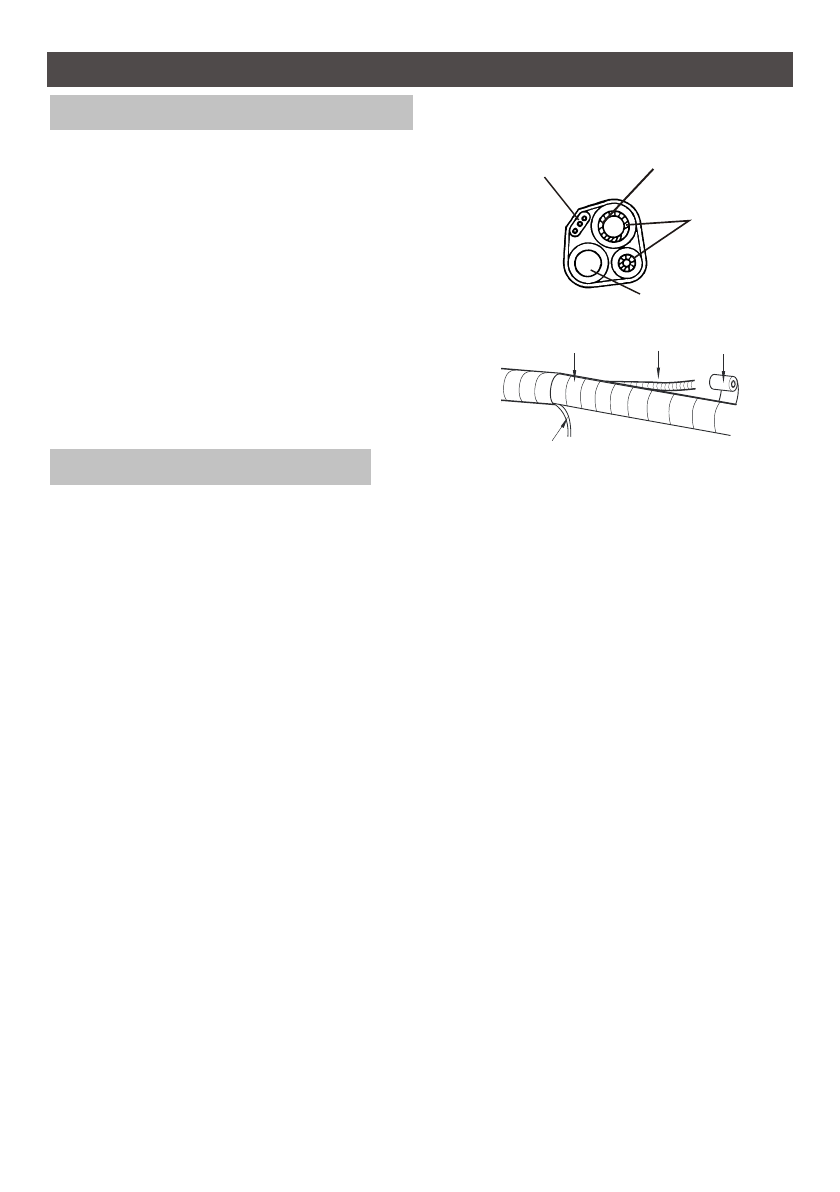

МОНТАЖ ВНУТРЕННЕГО БЛОКА
После монтажа трубопровода хладагента,
произведенного в соответствии с
инструкцией, проложите соединительный
кабель кабель. Затем проложите дренажный
шланг. Обмотайте трассу
(медные трубки, дренажный шланг,
соединительный кабель) защитной
тефлоновой лентой.
Подготовьте трубы для хладагента, межблочный
кабель и дренажный шланг.
Обмотайте соединительные части труб
теплоизоляцией.
Шаг
7
: Теплоизоляция
Дренажный
шланг
Кабель электропитания внутреннего
блока
Тефлоновая
лента
Соединительный
трубопровод
Трубопровод
хладогента
Дренажный шланг
Соединительный
кабель
Теплоизоляция
Медленно пропустите трассу через отверстие в стене.
Повесьте внутренний блок на верхнюю часть монтажной пластины.
Убедитесь, что крючки надежно сидят на монтажной пластине.
Проложить трубопроводы будет легче, если поднять нижнюю часть блока и вставить между
ним и стеной временную подкладку.
Заполните пустое пространство в отверстии в стене при помощи прорезиненных прокладок.
Надежно зафиксируйте трубопровод в стене.
Плотно прижмите нижнюю часть внутреннего блока к монтажной пластине до щелчка,
чтобы крепежные элементы вошли в захваты.
При необходимости подсоединить к внутреннему блоку ранее проложенную трассу или
наоборот, отсоединить уже подключенную, выполните следующие действия:
Возьмитесь за оба противоположных конца нижней панели внутреннего блока и
приложите небольшое усилие чтобы снять панель.
Приподнимите нижнюю часть внутреннего блока контролируя необходимую фиксацию
сверху, раскройте удерживающие кронштейны (лапки) расположенные на монтажной
пластине.
Использование монтажных лапок позволяет зафиксировать внутренний блок с зазором от
стены и монтажной пластины, облегчая доступ к трубкам и зоне проведения работ по их
подключению.
Выполните операции по подключению трубопровода хладагента и дренажа согласно
правил данной инструкции.
Опустите нижнюю часть блока и аккуратно надавите не нее чтобы внутренний блок
защелкнулся на нижних крючках монтажной пластины. Убедитесь в надежности фиксации.
Установите на место нижнюю панель внутреннего блока.
Шаг
8
: Установка внутреннего блока
22
