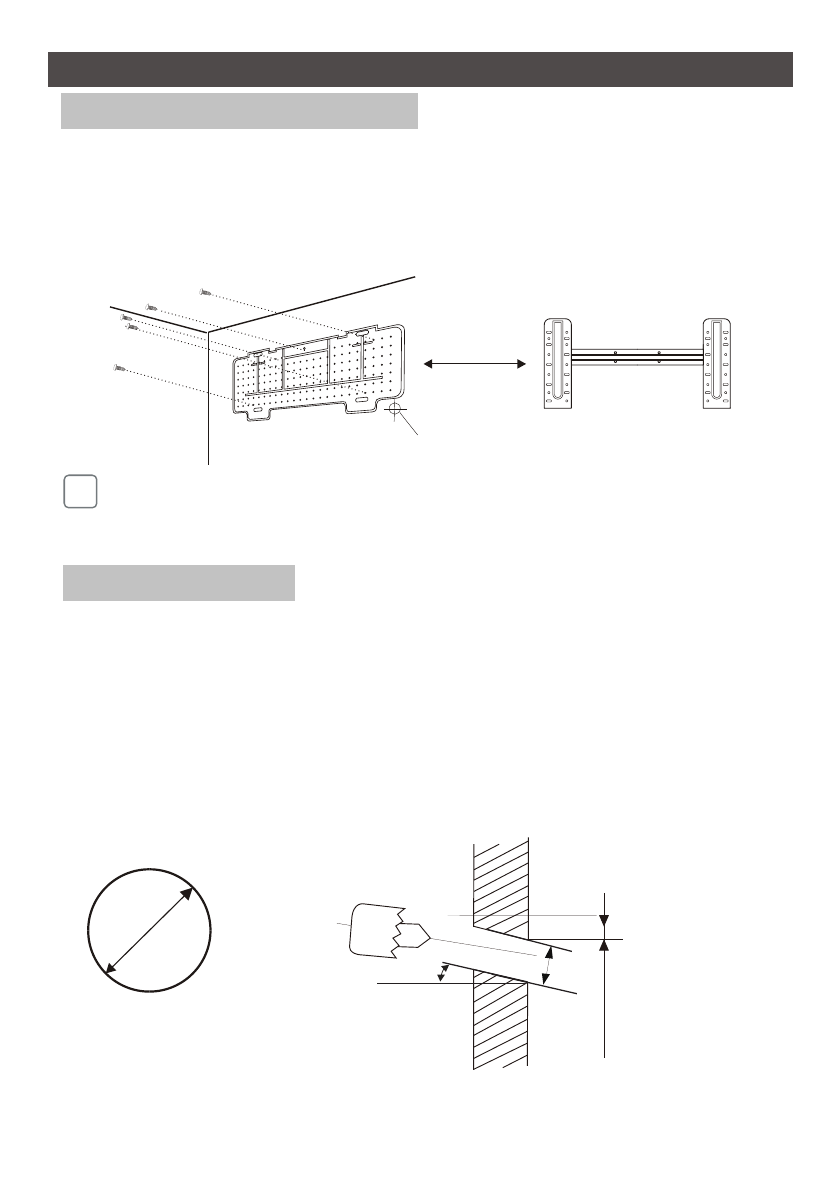

МОНТАЖ ВНУТРЕННЕГО БЛОКА
Шаг 2
: Установка монтажной пластины
С помощью строительного уровня обеспечьте точность горизонтальной и вертикальной
осей при установке монтажной пластины.
Просверлите в стене отверстие диаметром 40 мм (минимум 32 мм).
Вставьте в отверстие пластиковые анкеры.
С помощью саморезов закрепите монтажную пластину на стене.
Проверьте надежность крепления монтажной пластины.
Ф 2,8 " (70 мм)
ПРИМЕЧАНИЕ.
Форма монтажной пластины может отличаться от представленной на рисунке, но на
способ монтажа это не влияет.
Шаг 3:
Отверстия в стене
В стене следует просверлить отверстие для трубопровода хладагента, дренажной трубы ,
соединительного кабеля и кабеля питания наружного блока.
Определите положение основания отверстия в стене на месте монтажной пластины.
Отверстие должно иметь диаметр не менее 70 мм и небольшой угол наклона (5° - 10°) для
облегчения стока конденсата в дренаж.
Просверлите отверстие в стене корончатым сверлом 70 мм под небольшим углом наклона
(отверстие снаружи должно быть на 5 - 10 мм ниже, чем внутри помещения.
Стена
Внутри
помещения
5-10 мм
5-10°
Φ55
/Φ70
Снаружи
помещения
70 мм
18
